Página 28
28
Powermax30 AIR
Manual del servicio
808853
2 – Instalación de la fuente de energía
Cables de alimentación CE
Las configuraciones CE se envían con el cable de alimentación sin enchufe. Para operarlo a 230 V (CE), conseguir
el enchufe adecuado para la unidad y ubicación y asegurarse de que lo instale un electricista certificado.

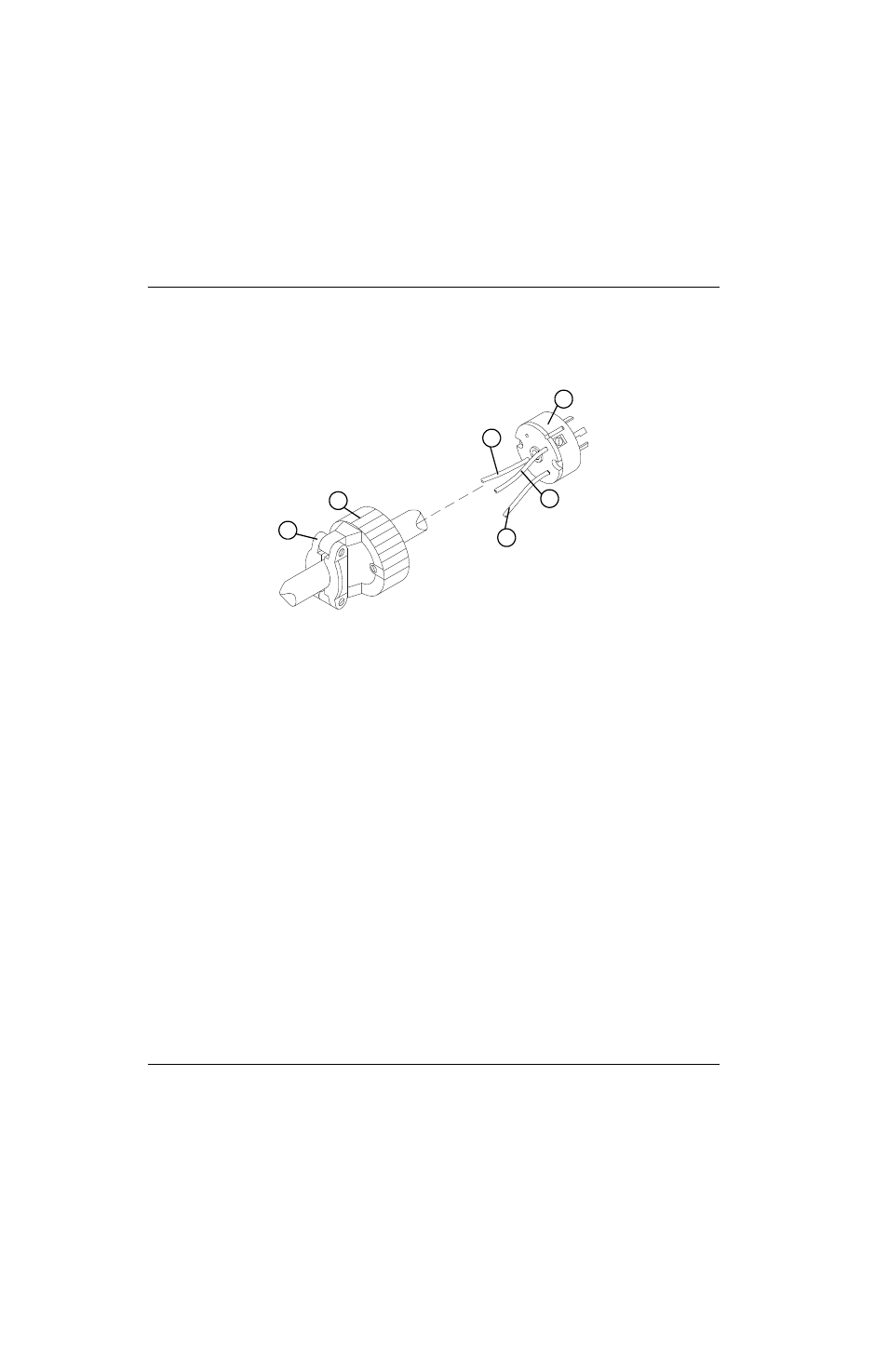

Instalarle un enchufe al cable de alimentación
1. Pelar el aislante del cable para separar los alambres 3, 5 y 6.
2. Quitarle a cada alambre el aislante para posibilitar un buen contacto con los terminales del enchufe.
3. Hacer las conexiones.
4. Poner de nuevo el casquillo exterior y el sujetador de cable y apretar los tornillos de este último hasta que ajusten.
No apretar demasiado.
1
2
3
4
5
6
1
Sujetador de cable
2
Casquillo exterior
3
A línea terminal 1 (marrón)
4
Enchufe 230 V (CE)
5
A línea terminal 2 (azul)
6
A terminal a tierra (verde/amarillo)
