Powermax30 AIR Manual de servicio 808853 129
6 – Reemplazo de componentes de la fuente de energía

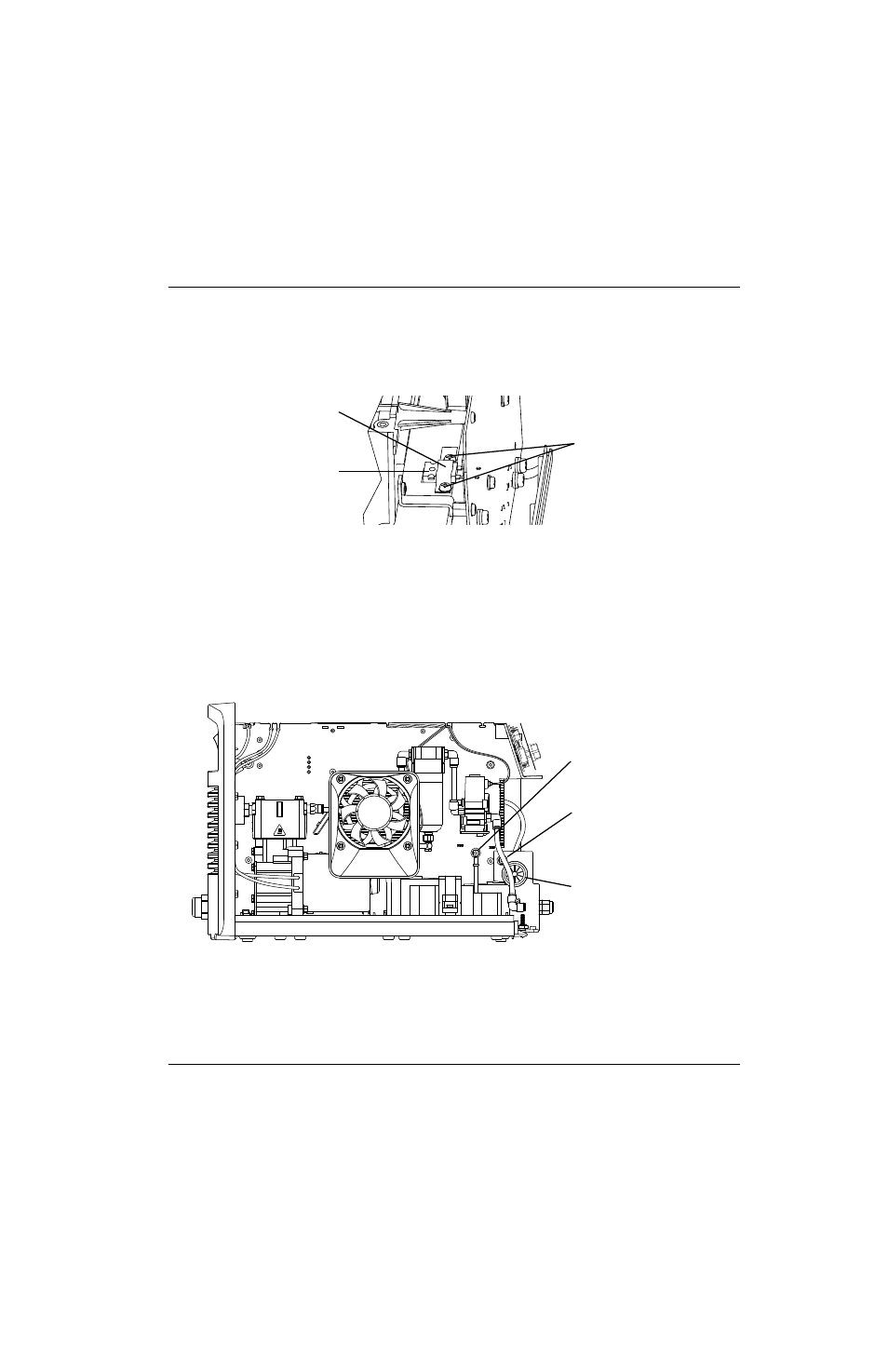

11. Quitarle los 2 tornillos a la presilla de la resistencia de amortiguamiento encima del disipador de calor para sacarla,
con cuidado de no arañar el disipador de calor.
Figure 50
12. Desconectar los dos cables (blancos) de abajo del interruptor de energía.
13. Utilizar una llave de cubo de 8 mm para quitarles las tuercas a los cables rojo y blanco conectados a las varillas
roscadas del lado del ventilador de la fuente de energía. Las varillas llevan los rótulos “RED” y “WHT”.
14. Halar los cables rojo y blanco por el pasahilos del panel central de la fuente de energía.
Figure 51
15. Apiñar los cables desconectados por el lado de la tarjeta de alimentación de la fuente de energía para
que no estorben.
16. Sacar la tarjeta de alimentación de la fuente de energía.
Tornillos
Presilla
Resistencia de amortiguamiento
Blanco (“WHT”)
Rojo (“RED”)
Pasahilos
