180 Powermax30 AIR Manual de servicio 808853
6 – Reemplazo de componentes de la fuente de energía
Reemplazar el cable de masa y la pinza de masa
Quitar e instalar el cable de masa
1. Efectuar los siguientes procedimientos:
a. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
b. Ver Quitarle la cubierta a la fuente de energía en la página 98.
c. Ver Quitar la barrera componente en la página 100.
d. Ver Separar el panel frontal en la página 102.
2. Aflojar la tuerca del pasacables del cable de masa .
3. Quitarle el tornillo y la arandela a J22 (rotulado como “WORK LEAD”) y apartar.

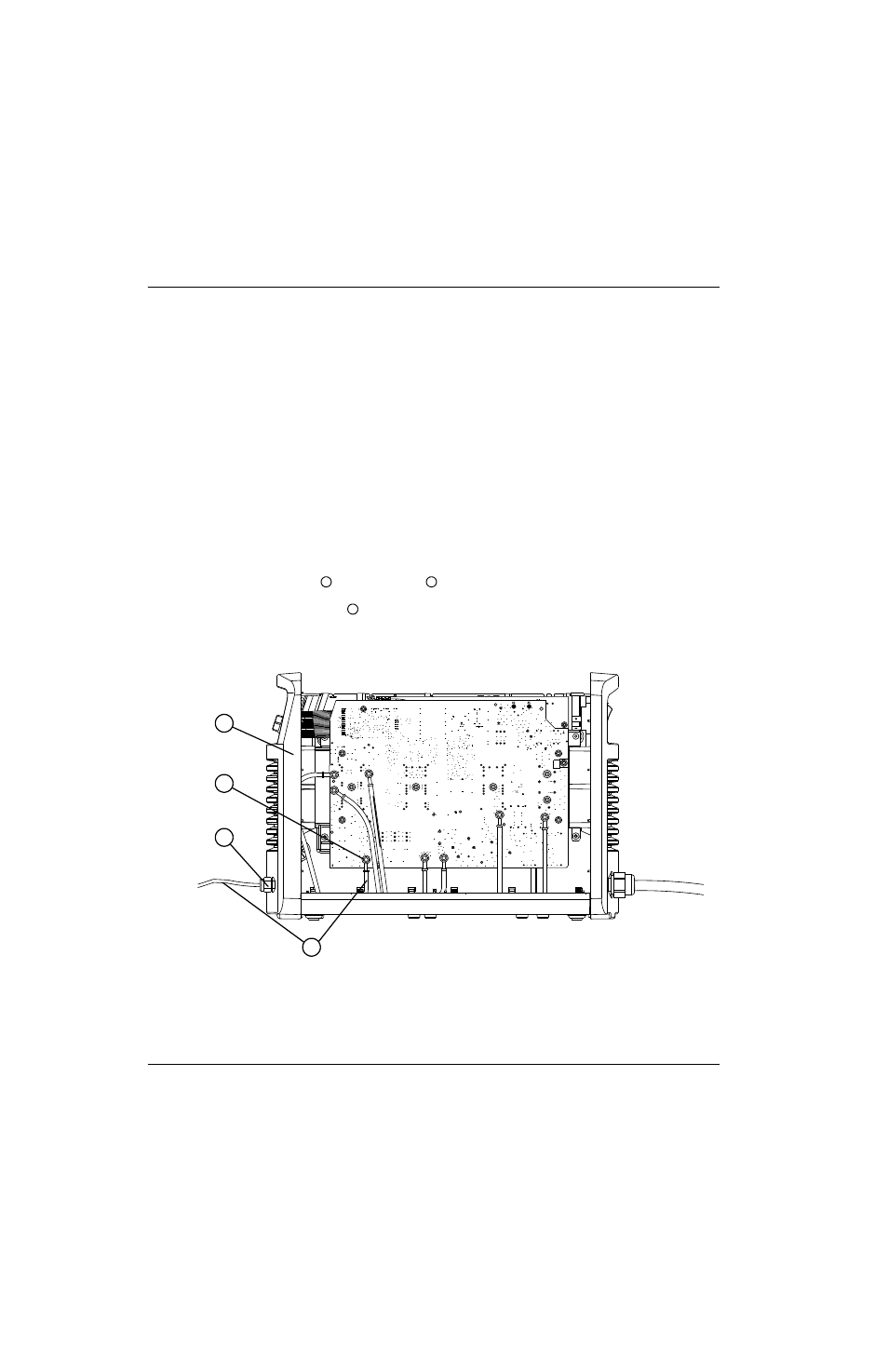

Figure 90
Número juego Descripción
428388 Juego: Cable de masa, 4,6 m con pinza de masa
228561 Juego: Pinza de masa
