72 Powermax30 AIR Manual de servicio 808853
5 – Localización de problemas y ensayos al sistema
LED error
La cantidad de parpadeos del LED error indicará el problema detectado. Cada parpadeo dura medio segundo y entre
cada serie de parpadeos media una pausa de 2 segundos. Ver los procedimientos de ensayo pormenorizados en
Ensayos al sistema (a continuación).
Tabla 5
Ensayos al sistema
En todos los ensayos en los que se necesite conectar el multímetro a tierra se puede usar la presilla sujetacables a tierra
que está encima del panel trasero
o el tornillo a tierra del disipador de calor (rótulo con el símbolo a tierra tarjeta de
alimentación).

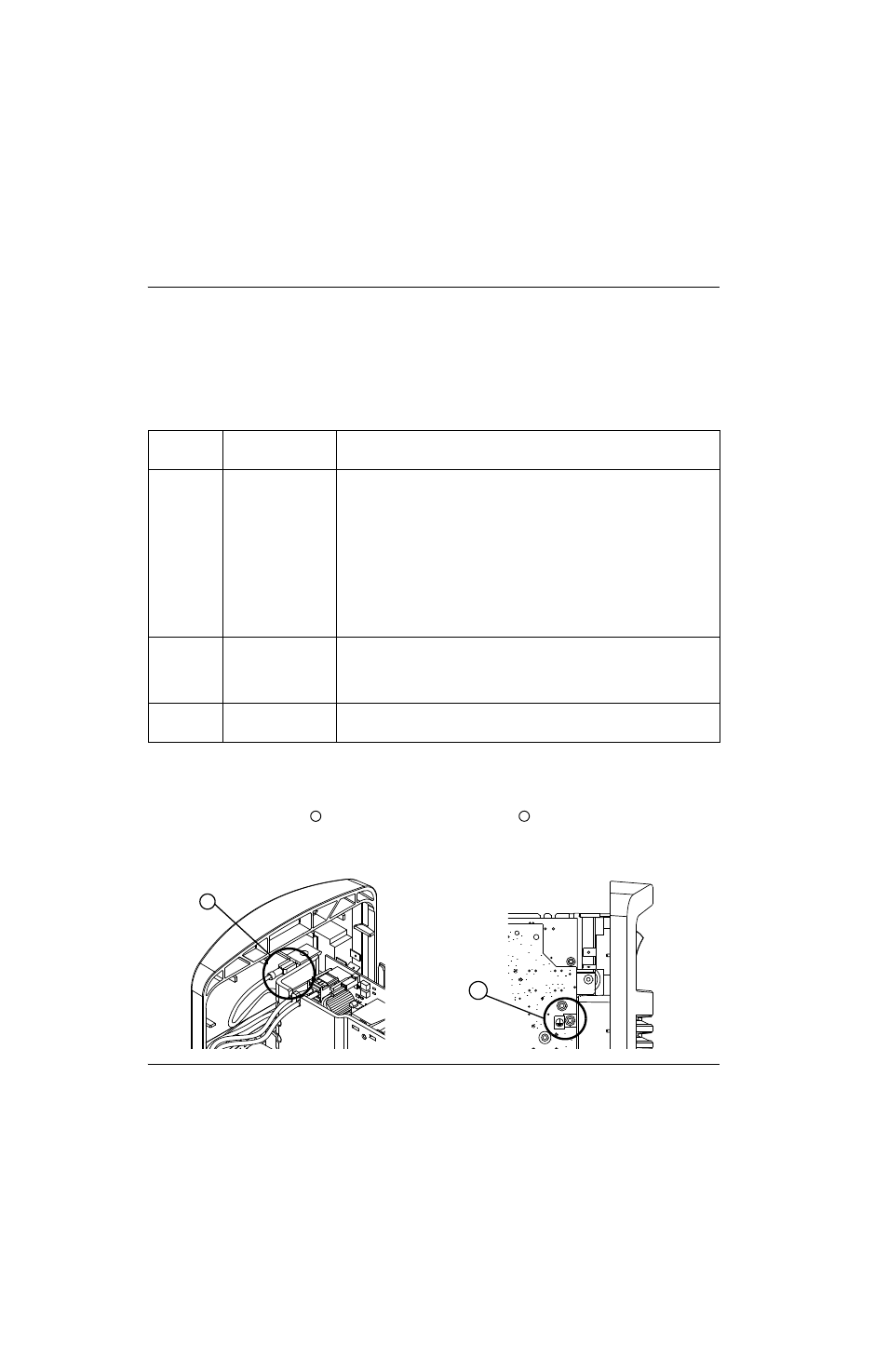

Figura 5 – Opciones de puesta a tierra
Cantidad de
parpadeos
Problema Solución
3 Tarjeta de alimentación
o tarjeta de control
defectuosas • Llevar a cabo la Prueba 3 – VBUS y equilibrio de tensión en la tarjeta de
alimentación en la página 81. Si alguno de los valores está mal, reemplazar la
tarjeta de alimentación.
• Llevar a cabo la Prueba 2 – chequeos de voltaje tarjeta de alimentación en la
página 79. Si alguno de los valores de los pines 5, 7 o 12 está mal, quitar la
tarjeta de control y medir de nuevo. Si los valores dan bien, reemplazar la tarjeta
de control.
• Si los valores de los pines 5, 7, o 12 son correctos al llevar a cabo la Prueba 2 –
chequeos de voltaje tarjeta de alimentación en la página 79 pero cualquiera de
los demás valores de la prueba 2 está incorrecto, reemplazar la tarjeta de
alimentación.
4 Ventilador, válvula
solenoide o la tarjeta
de alimentación
defectuosos • Llevar a cabo la Prueba 4 – válvula solenoide en la página 83 y la Prueba 8 –
ventilador en la página 89. Si tanto la válvula solenoide como el ventilador pasan
la prueba, reemplazar la tarjeta de alimentación. Si la válvula solenoide no pasa
la prueba 4 reemplazarla; si el ventilador no pasa la prueba 8, reemplazarlo.
6 Saturación del inversor • Instalarle nuevos consumibles a la antorcha. Si este código de error sigue
apareciendo, reemplazar la tarjeta de alimentación.
1 2
1
2
