76 Powermax30 AIR Manual de servicio 808853
5 – Localización de problemas y ensayos al sistema

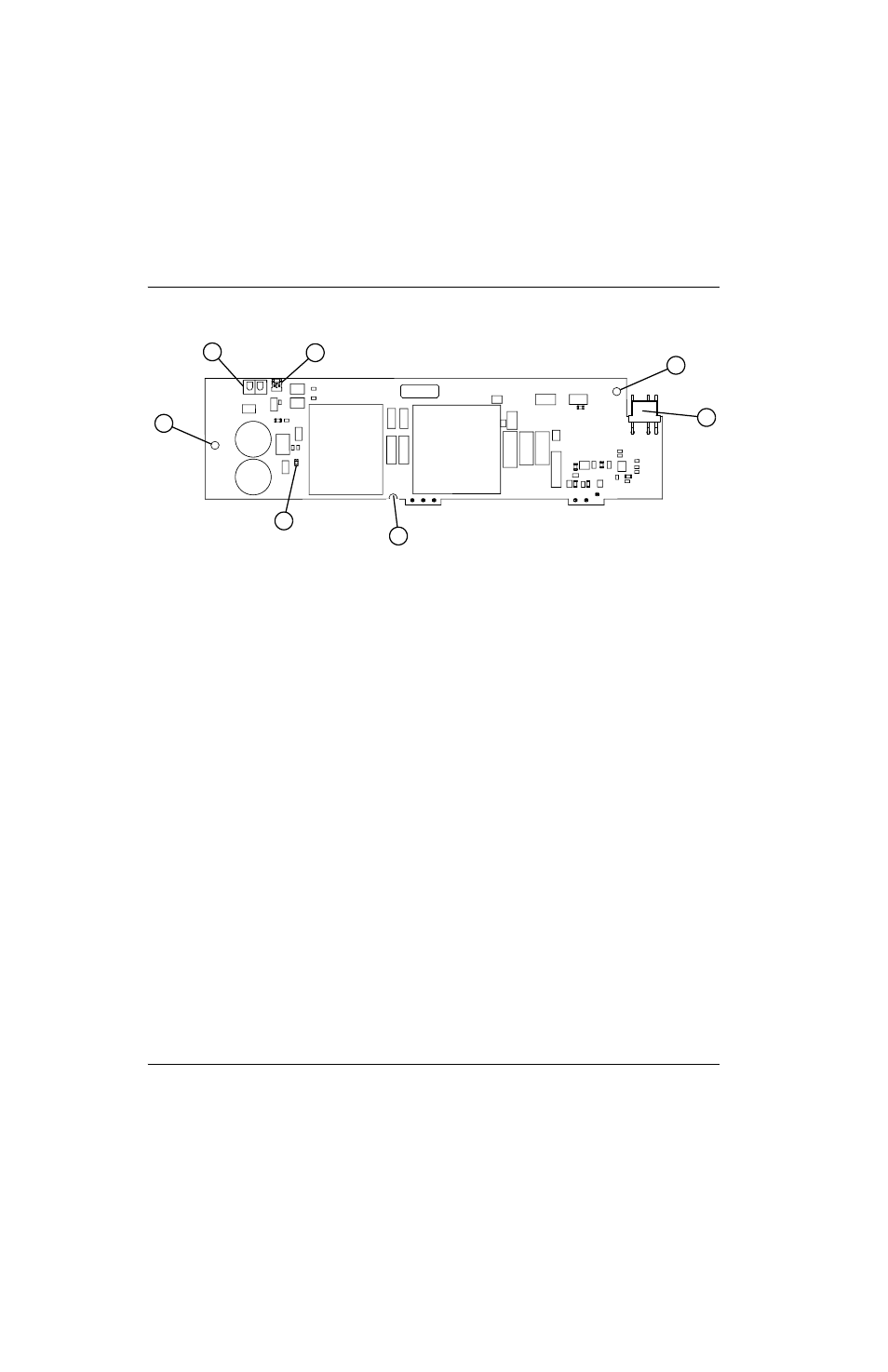

Figura 9 – Lado del componente de la tarjeta de mando-compresor
1
2
3
4 5
1
1
1 Tornillos de sujeción (3)
2 LED de diagnóstico (D5)
3 J3
4 J1
5 J2
