58 Powermax30 AIR Manual de servicio 808853
5 – Localización de problemas y ensayos al sistema
Comprobar interruptor de energía
1. Poner el interruptor de energía en OFF (apagado) (O), desconectarle el cable de alimentación a la fuente de energía
y, después, poner el interruptor de energía en ON (encendido) (I).

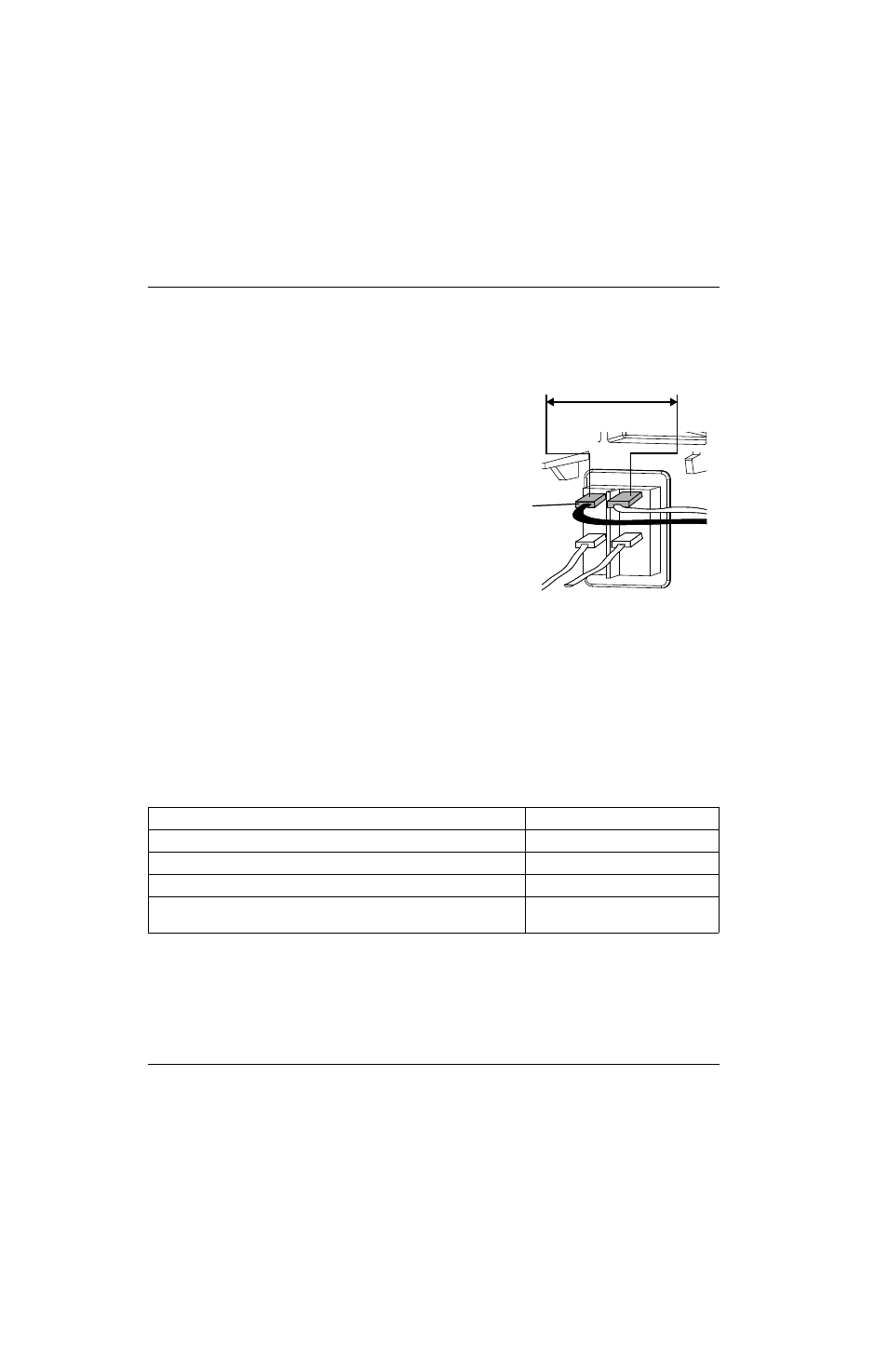

2. Comprobar la resistencia de los cables de
entrada. La resistencia deberá dar un valor de
aproximadamente 75 kΩ.
3. Comprobar la resistencia del conjunto de
cables y mangueras de entrada a tierra para
verificar que se lea como abierta. En todas las
fuentes de energía, la resistencia de entrada a
tierra deberá dar un valor > 20 MΩ.
 Con la energía eléctrica desconectada y el
interruptor de energía puesto en OFF
(apagado) (O), todos los circuitos deberán
leerse como abiertos.
El valor eléctrico especificado es ±25%.
No obstante, este rango se da solo como
referencia. Los valores de resistencia
pueden variar ampliamente en
dependencia del tipo de multímetro y la
polaridad usados para medir.
4. Quitarle los consumibles a la antorcha.
Si los consumibles no se quitan, se alterarán las lecturas de los valores de resistencia.
5. Comprobar los valores de resistencia de salida que se muestran en la tabla.
 Los rótulos de J16 y J17 están del lado de componentes de la tarjeta de alimentación.
Para los conectores situados en la parte de atrás de la tarjeta de alimentación, ver la
Figura 1.
Medir la resistencia entre (con los consumibles retirados) Valores aproximados
Cable de masa (J22) y boquilla (J16, cable rojo) 100 kΩ
Cable de masa (J22) y electrodo (J17, cable blanco) 20 kΩ
Electrodo (J17, cable blanco) y boquilla (J16, cable rojo) 120 kΩ
Cable de masa (J22), boquilla (J16, cable rojo) y electrodo (J17, cable blanco)
a tierra > 20 MΩ
75 kΩ
Negro (CSA)
Marrón (CE)
