7 – Reemplazo de componentes de la antorcha
Instalar el mango
1. Colocar la mitad derecha del mango sobre una superficie plana con el interior boca arriba.
 Si va a reemplazar ambos lados del mango, ponerle la etiqueta Air T30 al lado izquierdo
del mango de la antorcha.
2. Meter el interruptor de sensado capuchón en el orificio y montante de soporte. Ver Figure 96 en la página 189.
3. Tender los cables del sensor de capuchón como se muestra en la Figure 98. Poner el conector por encima de los
montantes del interruptor de arranque como se muestra, con los cables por debajo de la ranura para la brida roscada
de la manguera de gas.
4. Meter el interruptor de arranque en los 2 montantes de soporte y pasar los cables por debajo de la ranura para
la boquilla de gas. El interruptor de arranque deberá sujetar el conector del interruptor de sensado capuchón.
Ver
Figure 97 en la página 189 y Figure 98.

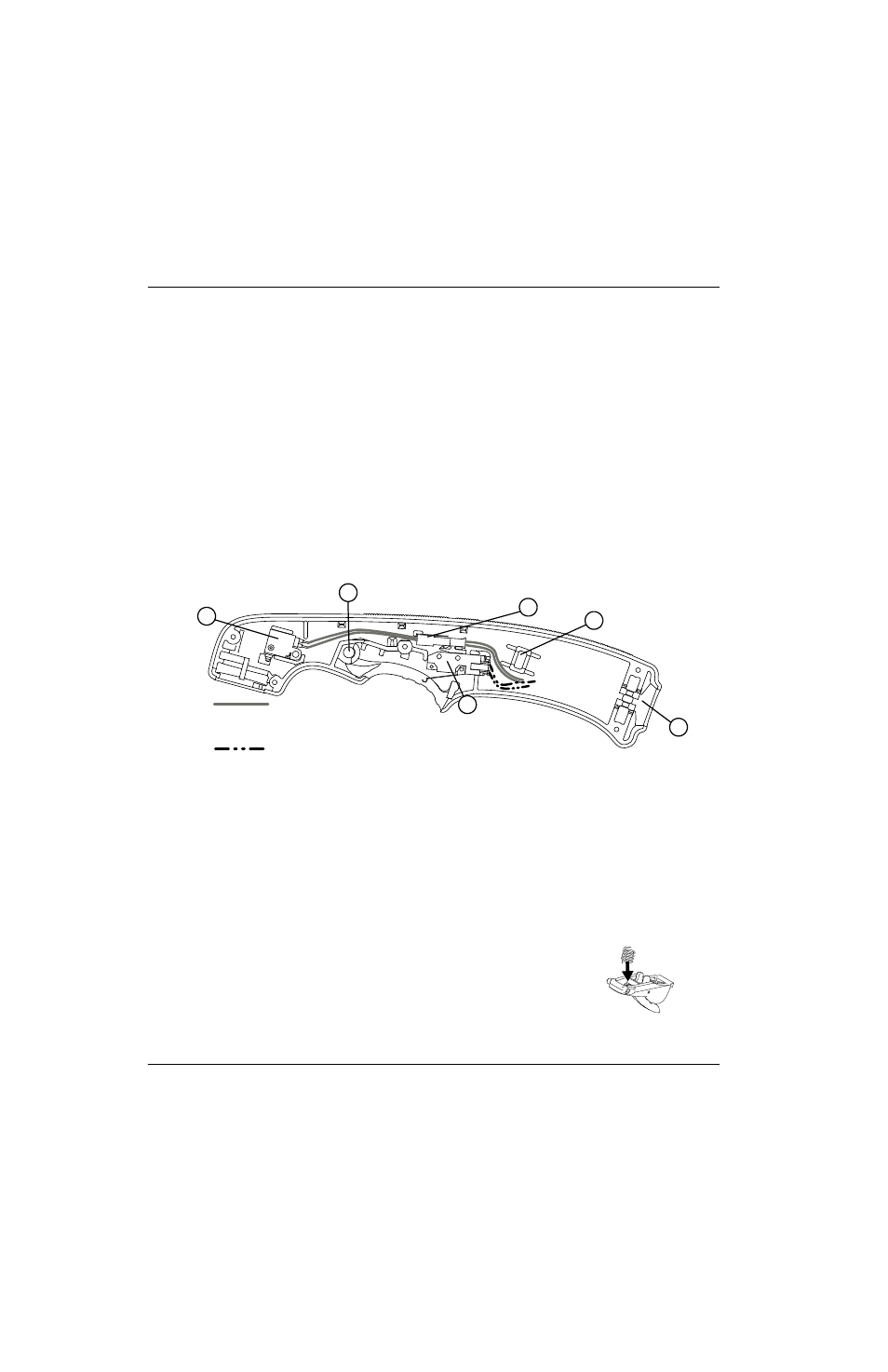

Figure 98
5. Meter el cuerpo de antorcha en el mango, con la brida roscada de la manguera de gas alineada con su ranura
en el mango. Asegúrese de que la brida no pellizque los cables.
6. Alinear el pasacables con su ranura en el mango. Ver la ubicación de la ranura del pasacables en la Figure 98.
7. Comprimir el resorte en la mitad de enfrente del gatillo. Correr el gatillo y resorte hasta
que encajen en su lugar.
8. Alinear la mitad izquierda del mango con la derecha con cuidado de no pellizcar los
cables. Asegúrese de que los dos ejes de giro del gatillo estén en los orificios de pivote.
Ver
Figure 98.
Cables interruptor de sensado
capuchón
Cables interruptor de arranque
1
2
4
5
3
6
1 Interruptor de sensado capuchón
2 Interruptor de arranque
3
Ranura pasacables cables y mangueras
de la antorcha
4 Ranura para brida roscada manguera de gas
5 Conector interruptor de sensado capuchón
6 Orificio del eje de giro del gatillo
