Powermax30 AIR Manual de servicio 808853 73
5 – Localización de problemas y ensayos al sistema

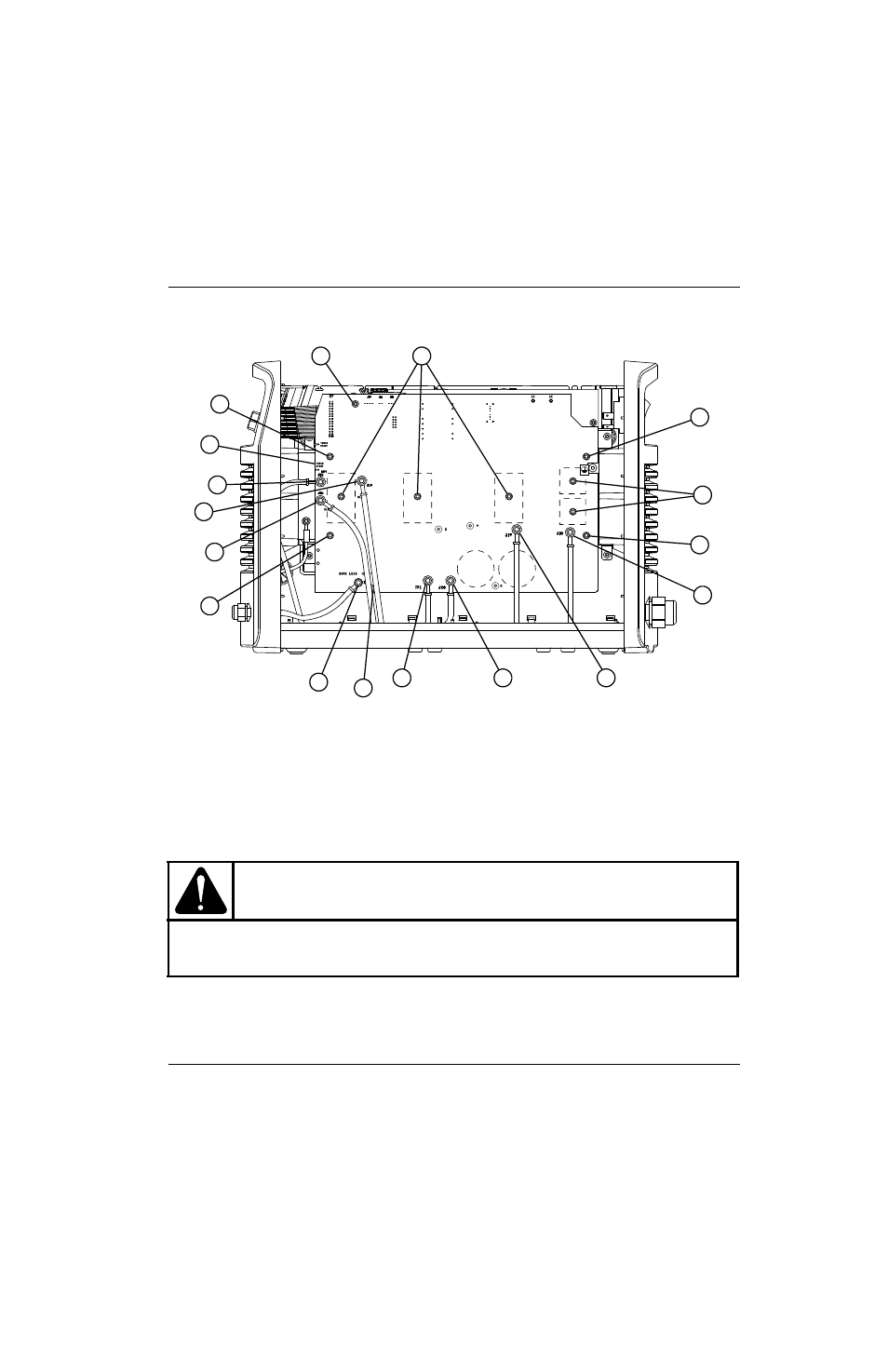

Figura 6 – Parte trasera de la tarjeta de alimentación
¡ADVERTENCIA!
Después de desconectar la potencia de alimentación, en el bus CC se mantendrá un voltaje de hasta
50 VCD por 30 segundos al menos. Dejar que los voltajes de bus se disipen antes de llevar a cabo
cualquier medición.
WORK LEAD (BLK)
AC AC
R
w
TORCH START
BLK
BLK
B
TORCH START
1
2
4
3
2
2
1
2
11
12
13
5
6
7
8 9 10
1 Tornillos de sujeción (2)
2 Tornillos conjunto disipador de calor (4)
3 Arranque antorcha y sensado capuchón (J12)
4 J13
5 J14
6 J15
7 Conector cable de masa (J22)
8 J21
9 J20
10 J19
11 J18
12 Tornillos circuito rectificador de entrada (2)
13 Tornillos IGBT (3)
