5 – localización de problemas y ensayos al sistema, Figura 13, Torch start – Hypertherm Powermax30 AIR Rev.0 Service manual Manual del usuario
Página 82
82
Powermax30 AIR
Manual de servicio
808853
5 – Localización de problemas y ensayos al sistema
6. Medir el voltaje entre W y R. Ver Figura 13.
a. Colocar las puntas tipo gancho en los puntos W y R de la tarjeta de alimentación.
b. Poner la energía en ON (encendido) (I).
c. El multímetro deberá dar una lectura de 375 VCD.
Si se obtiene un valor diferente a 375 VCD, multiplicar la lectura por 0,00601 para convertirla a mV. Medir el pin 21
de J7. Ver
Prueba 2 – chequeos de voltaje tarjeta de alimentación en la página 79. La lectura es normal si los valores
coinciden.
7. Medir el voltaje entre W y B.
a. Poner la energía en OFF (apagado) (O).
b. Cambiar las puntas tipo gancho a W y B.
c. Poner la energía en ON (encendido) (I).
d. Este valor deberá ser 187,5 VCD o la mitad de cualquier valor obtenido en el paso 6.
8. Medir el voltaje entre R y B.
a. Poner la energía en OFF (apagado) (O).
b. Cambiar las puntas tipo gancho a R y B.
c. Poner la energía en ON (encendido) (I).
d. Este valor deberá ser 187,5 VCD o la mitad de cualquier valor obtenido en el paso 6.
9. Los valores obtenidos en el paso 7 y el paso 8 deberán ser aproximadamente iguales. Si difieren en más de 30 V,
reemplazar la tarjeta de alimentación.

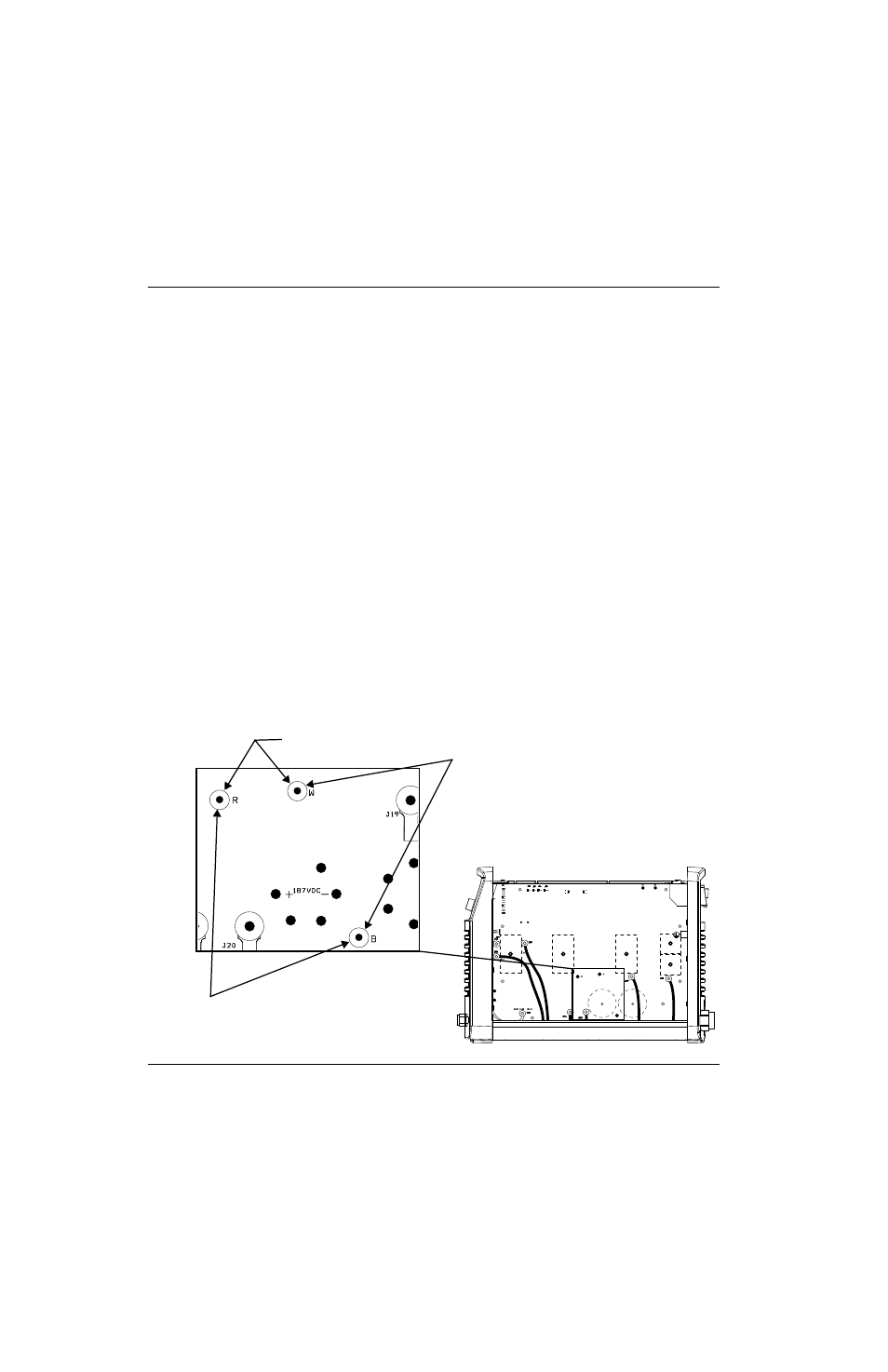

Figura 13
WORK LEAD (BLK)
BLK
BLK
TORCH
START
AC
AC
R
w
paso 6
