Powermax30 AIR Manual de servicio 808853 83
5 – Localización de problemas y ensayos al sistema
Prueba 4 – válvula solenoide
Esta prueba sirve para verificar la debida operación de la válvula solenoide (V1).
1. Poner el interruptor de energía en OFF (apagado) (O) y desconectar el cable de alimentación de la fuente
de energía.
2. Quitarle la cubierta y asa a la fuente de energía. Ver Quitarle la cubierta a la fuente de energía en la página 98.
3. Quitar la barrera componente. Ver Quitar la barrera componente en la página 100.
4. Volver a conectar la energía eléctrica.
5. Puentear a tierra el pin 1 de J6 (cable rojo) de la tarjeta de alimentación. Ver las opciones de puesta a tierra en Figura
5 en la página 72.

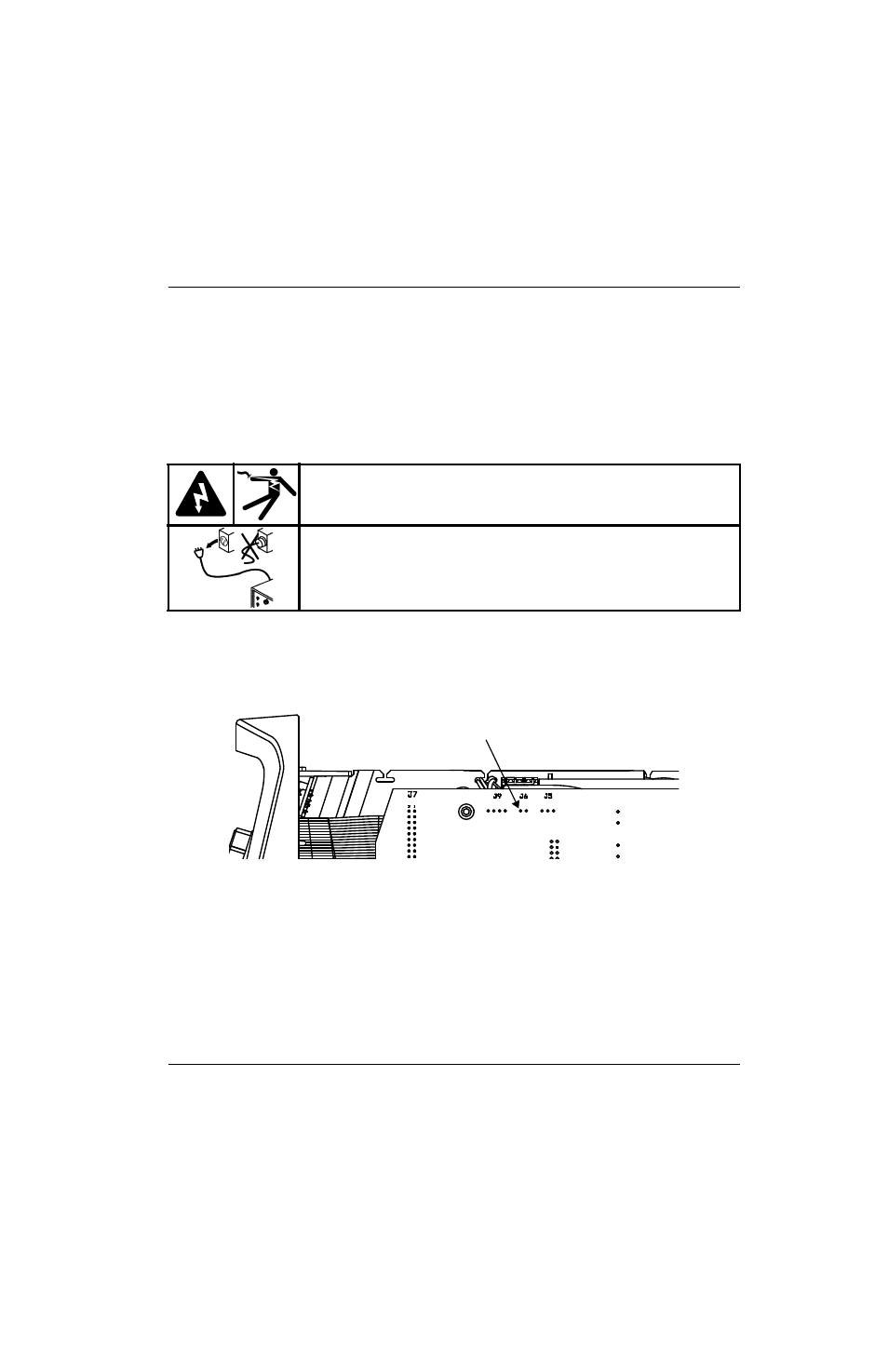

Figura 14
6. Poner la energía en ON (encendido) (I). Se debe sentir el clic de la válvula.
7. Medir el voltaje entre el pin 1 de J6 y la conexión a tierra.
8. Si no se escucha el clic de la válvula y la lectura de voltaje es 24 VCD, reemplazar la válvula solenoide.
Ver Reemplazar la válvula solenoide en la página 142.
¡ADVERTENCIA!
UNA DESCARGA ELÉCTRICA PUEDE SER FATAL
Tener suma precaución al trabajar en las cercanías de los circuitos por donde
pasa corriente. Dentro de la fuente de energía hay voltajes peligrosos que
pueden ocasionar lesiones graves o la muerte.
Ver la ¡ADVERTENCIA! en la página 55 antes de continuar.
