Flowserve MX Electronic Valve Actuator - Manual (Página 99)

99
Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
flowserve.com

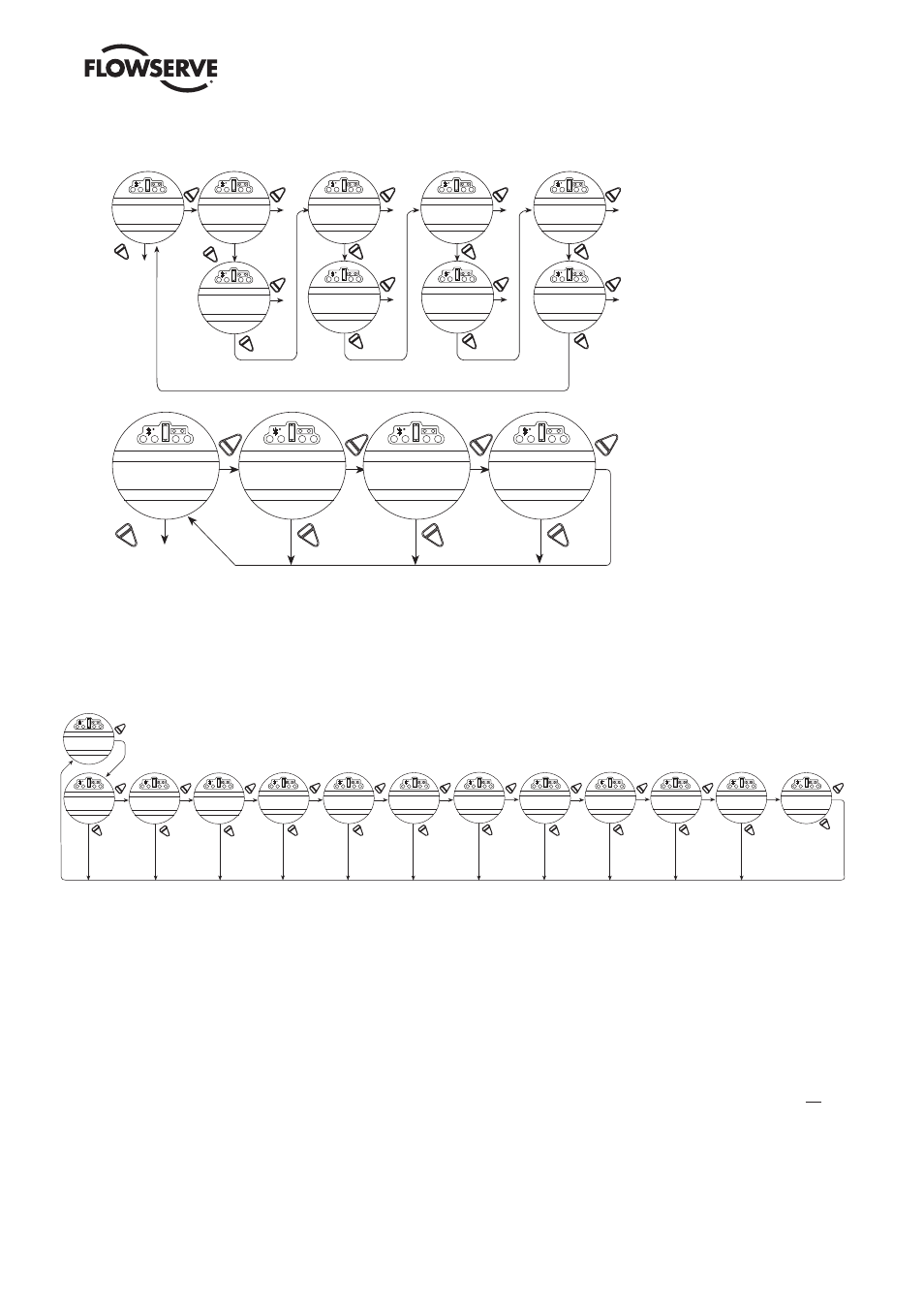

Figura 5.2: descripción general del diagnóstico
5.4 Visualización del estado del hardware
Al acceder a la rutina "VIEW HARDWARE" (Ver hardware) se habilitarán algunos de los componentes del actuador para
ser revisados por su integridad, como se indica a continuación. Estos componentes se monitorean de forma constante.
Figura 5.3: ver estado del hardware
Ante el mensaje VIEW QA DATA (Ver datos de calidad), responda YES (Sí).
QA STAMP: este número de identificación hace referencia al número de serie de la placa madre. Es el mismo código
alfanumérico de 8 dígitos que se utiliza para generar los códigos en clave que se requieren para la selección del
menú restringido en la pantalla CHANGE SETTINGS (Cambiar configuración).
QA DATEL: si toda la unidad se puso a prueba en el EOL de Lynchburg o cualquiera de los QRC, la fecha es la fecha
en que la unidad ha sido probada. Si la placa madre fue sustituida, la fecha se refiere al día en que el proveedor
probó la placa durante la fabricación.
QA TIME: misma fecha, pero con la hora. Muestra la hora: minutos: segundos.
SI
NO
VER
DIAGNOSTICO?
SI
NO
NO
SI
NO
SI
NO
SI
NO
VER REGISTRO DE
OPERACIONES?
SI
NO
VER
DATOS DE QA?
SI
NO
SI
NO
SI
VER
HARDWARE?
VER
CODIGO ERROR?
VER
ESTATUS MOTOR?
VER FUENTE DE
ALIMENTACION?
VER
IDENTIFICACION?
VER PERFIL
DE TORQUE?
SI
NO
VER
DATOS DE QA?
SI
NO
QA STAMP
V#87654321-OK?
SI
NO
QA DATE
01 AGO 2013?
SI
NO
QA TIME
12:32:45
SI
SI SI
NO NO
SI
NO
“ NO ” alterna las opciones
??? (Entrada analógica presente 0-100%)
OP (Abrir entrada presente)
CL (Cerrar entrada presente)
DETENER (Detener la entrada presente)
ESD (entrada ESD presente)
IO (Abrir entrada de inhibidor presente)
IC (Cerrar entrada de inhibidor presente)
SI
NO
SI
NO
(Ver NOTA 1)
SI
NOTA 1: si se lo ordena.
NOTA 2: Reservado para el futuro.
Funcionalidad de LimiGard
a través del relé del monitor.
(Ver NOTA 1)
VER
HARDWARE
TERMICO
(OK) ¿SGT?
ENCODER
(OK) ¿SGT?
OPCION E/S
(OK) ¿SGT?
TARJETA ENERGIA
(OK) ¿SGT?
DDC
(OK) ¿SGT?
NO
(Ver NOTA 1)
NO
(Ver NOTA 2)
LIMIGARD
(OK) ¿SGT?
SI
A = ???
NO
FF
(OK) ¿SGT?
SI
NO
SENSOR TORQUE
(OK) ¿SGT?
SI
NO
SI
(Ver NOTA 1)
PB/DP
(OK) ¿SGT?
NO
(Ver NOTA 1)
PB/PA
(OK) ¿SGT?
SI
NO
DEVICENET
(OK) ¿SGT?
(Ver NOTA 1)
