Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
54
Para cambiar la configuración predeterminada:
Seleccione "NO" para cambiar DDC a "OFF" (Desactivado). Si se selecciona "OFF" (Desactivado), no se visualizarán
los menús.
4.9.2 Dirección de la red
Valor predeterminado = 1
La dirección de la red permite al usuario asignar una dirección de red única a un actuador.
1. La dirección de la red debe introducirse de acuerdo con la Hoja de datos del instrumento, y se debe tener
cuidado para asegurarse de que no se utilice la misma dirección en ningún otro lugar en la misma red.
2. Seleccione "NO" para los pequeños cambios incrementales o manténgalo pulsado en esa posición para cambios más
grandes hasta que aparezca el valor deseado. La dirección puede establecerse en cualquier valor entre 001 y 250.
4.9.3 Protocolo
Valor predeterminado = Modbus RTU 9600 baudios
El protocolo cambia el valor predeterminado del lenguaje de comunicación/velocidad para adaptarse a la aplicación.
Para cambiar el lenguaje predeterminado:
Seleccione "NO" para elegir entre MODBUS, ASCII o RTU, y la tasa de baudios según el diseño del sistema DDC.
Consulte la documentación del contrato.
4.9.4 Escala analógica
Valor predeterminado = 0-100
La escala analógica permite al usuario cambiar el valor predeterminado de la escala de la entrada analógica.
Para cambiar el intervalo predeterminado:
Seleccione "NO" hasta que se visualice la escala deseada. Están disponibles las escalas de 0 a 255 y de 0 a 4095.
4.9.5 Acción ESD
Puede habilitarse la función de la red ESD después de que se ha habilitado la configuración ESD para la unidad. Esta
red ESD puede seleccionarse para omitir el comando; Cerrar, Abrir, Detener o Posición del actuador.

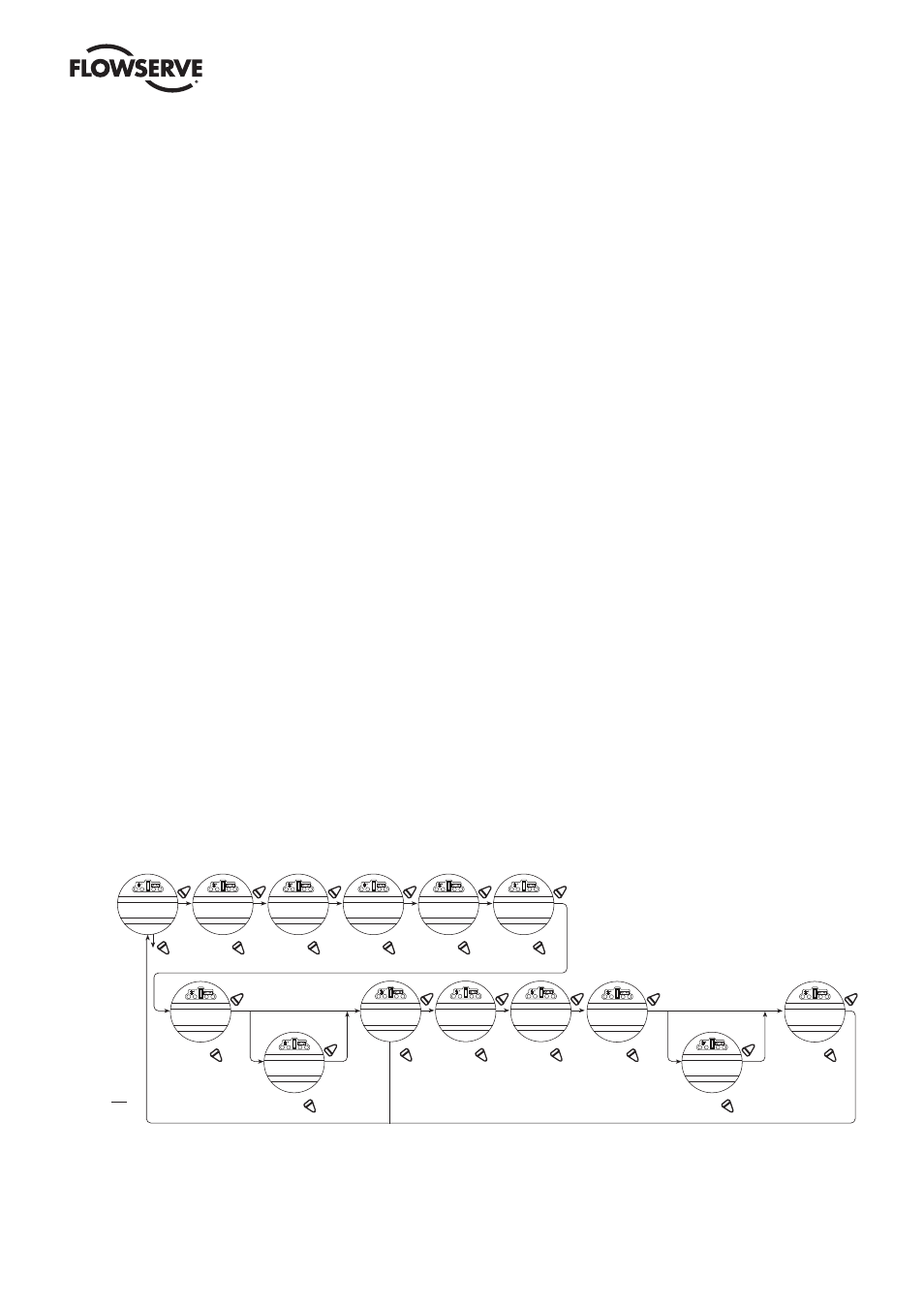

Figura 4.13: DDC
SI
NO
CAMBIAR DDC?
(ACTIVO)
SI
NO
ESTATUS
(INACTIVO)-OK?
(CERRAR)
(ABRIR)
(DETENER)
(POSICION)
SI
NO
ACCION ESD
(IGNORAR)-OK?
(CERRAR)
(ABRIR)
(DETENER)
(POSICION)
SI
NO
ACCION PERD COMU
(NINGUNA) - OK?
(0-4095)
SI
NO
RETRA PERD COMUN
(60 SEG)-OK?
(ASCII)
SI
NO
MODBUS
RTU-OK?
(0-100%)
* *
SI
NO
MOVER A
XXX% ABIERTO
(0-100%)
SI
NO
MOVER A
XXX% ABIERTO
(2400-19.2K)
SI
NO
TASA DE BAUDIOS
DE 9600 - OK?
(1-250)
SI
NO
DIRECCION
DDC 1-OK?
(0-255)
(0-4095)
SI
NO
ESCALA ANALOGA
(0-100)-OK
SI
NO
CAMBIAR BANDA
PROP/MUERTA?
(1-100%)
SI
NO
BANDA PROPORCIO
(8%)-OK?
(1-?%)
SI
NO
BANDA MUERTA
(2%)
* Si la acción elegida es POSITION
(Posición), aparecerá este menú.
NOTA: Estas configuraciones son las
mismas para DDC estándar multipunto en
la placa madre y la placa de red DDC. Si
el cliente posee ambos, deberán tener la
misma configuración.
