Instalación y operación
3.1 Preparación de la tuerca del vástago
El MX tiene dos (2) diseños básicos:
• Base de torque únicamente, designada por un prefijo "B"
• Base de empuje únicamente, designada con un prefijo "A"
3.1.1 Bases de tipo "B": aplicaciones de torque únicamente
Base B4/B4E estándar
La base del actuador MX estándar es la base B4 del torque únicamente. Incluye una placa de montaje y una
tuerca de torque de acero, que puede mecanizarse para que se adapte a una válvula o caja de engranajes. Puede
proporcionarse una tuerca de torque B4E y puede instalarse para ampliar la aceptación del vástago.
NOTA: Algunos actuadores MX se suministran con manguitos de accionamiento de una sola pieza perforados y
con chaveta. Estos se suelen montar directamente en las cajas de engranajes. El actuador MX puede montarse en
cualquier posición, siempre que sea posible acceder al volante.

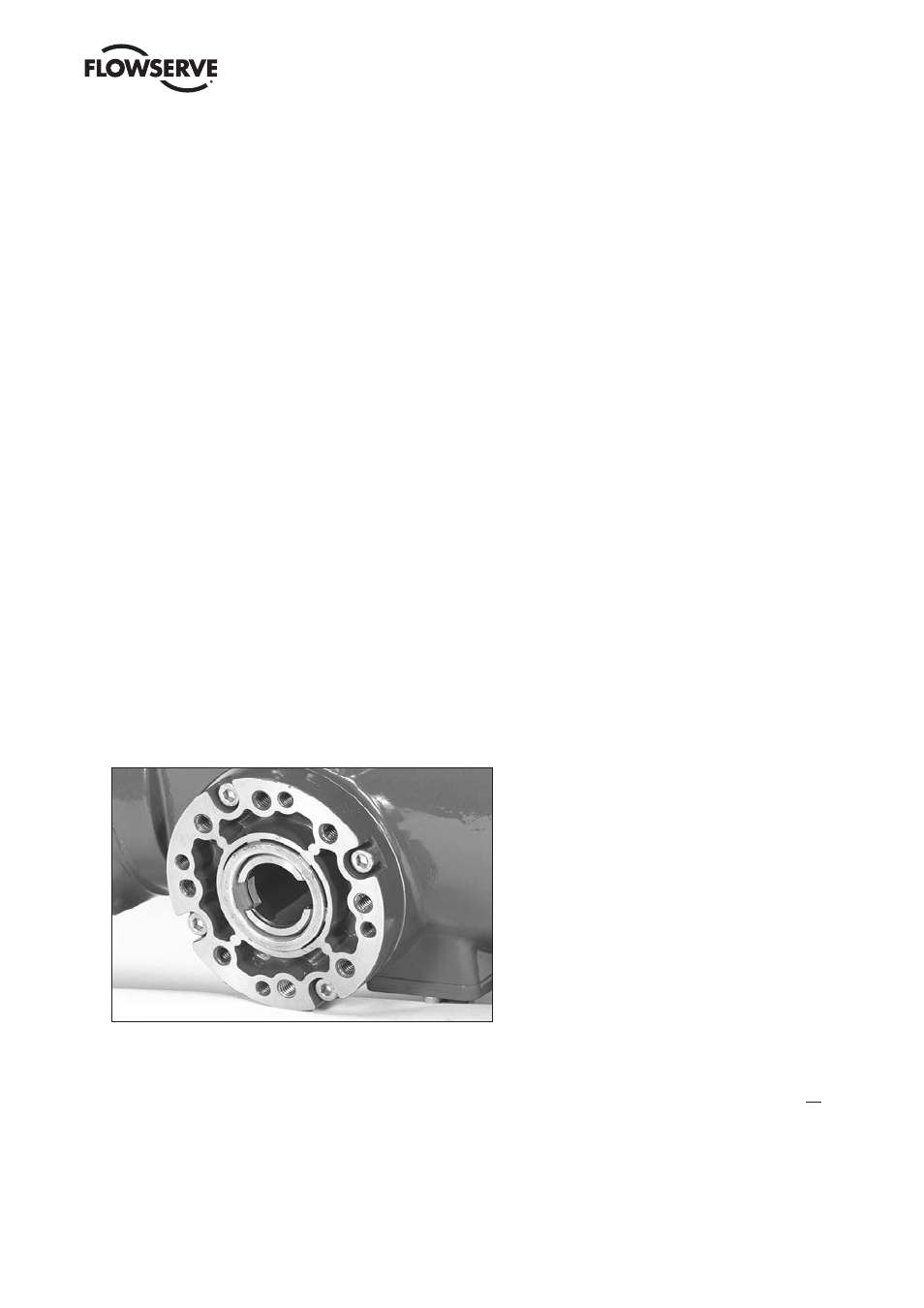

Figura 3.1: base B4
