4.12.8 Espera por la pérdida de comunicación
Valor predeterminado = 60 segundos
El usuario puede seleccionar el tiempo de espera antes de que se señale la pérdida de la comunicación a la red.
Esta selección se puede configurar a partir de los 120 segundos.
4.12.9 Acción de pérdida de la comunicación
Valor predeterminado = Ninguno
El usuario puede seleccionar qué acción debe tomar el actuador cuando se interrumpa la comunicación.
Esta acción se puede configurar como Cerrar, Abrir, Detener o Posición.
4.13 Opción HART
La opción HART permite controlar el actuador mediante una señal de comunicaciones de Transductor Remoto
Direccionable en Red. Si se ha adquirido la opción, se habilita automáticamente. La dirección del dispositivo se fija
para la conexión punto-a-punto, pero debe establecerla cada cliente para la topología multipunto.
NOTA: Si no se ha adquirido la opción HART, las pantallas para cambiar HART no estarán disponibles. Para agregar
la opción HART, consulte al servicio técnico de Limitorque al (434) 528-4400.
El MX tiene la capacidad de conectarse mediante cables a las entradas digitales para el control, configurarse para
un control analógico (Modutronic) o controlarse a través de protocolos de red. Para usar esta función, seleccione
"Multi-control mode" (Modo multicontrol) en la Sección 4.16, Modo remoto. Este es el valor predeterminado para
el control remoto. Hay tres modos de control remoto cuando está configurado el modo remoto para múltiples
controles: control digital, control analógico y control de la red. La operación del control digital y control de la red se
basa en la última orden recibida. La operación analógica se inicia al alternar la entrada del usuario 2 (configurar en
entrada CSE) o al interrumpir y volver a aplicar la señal de control analógico.

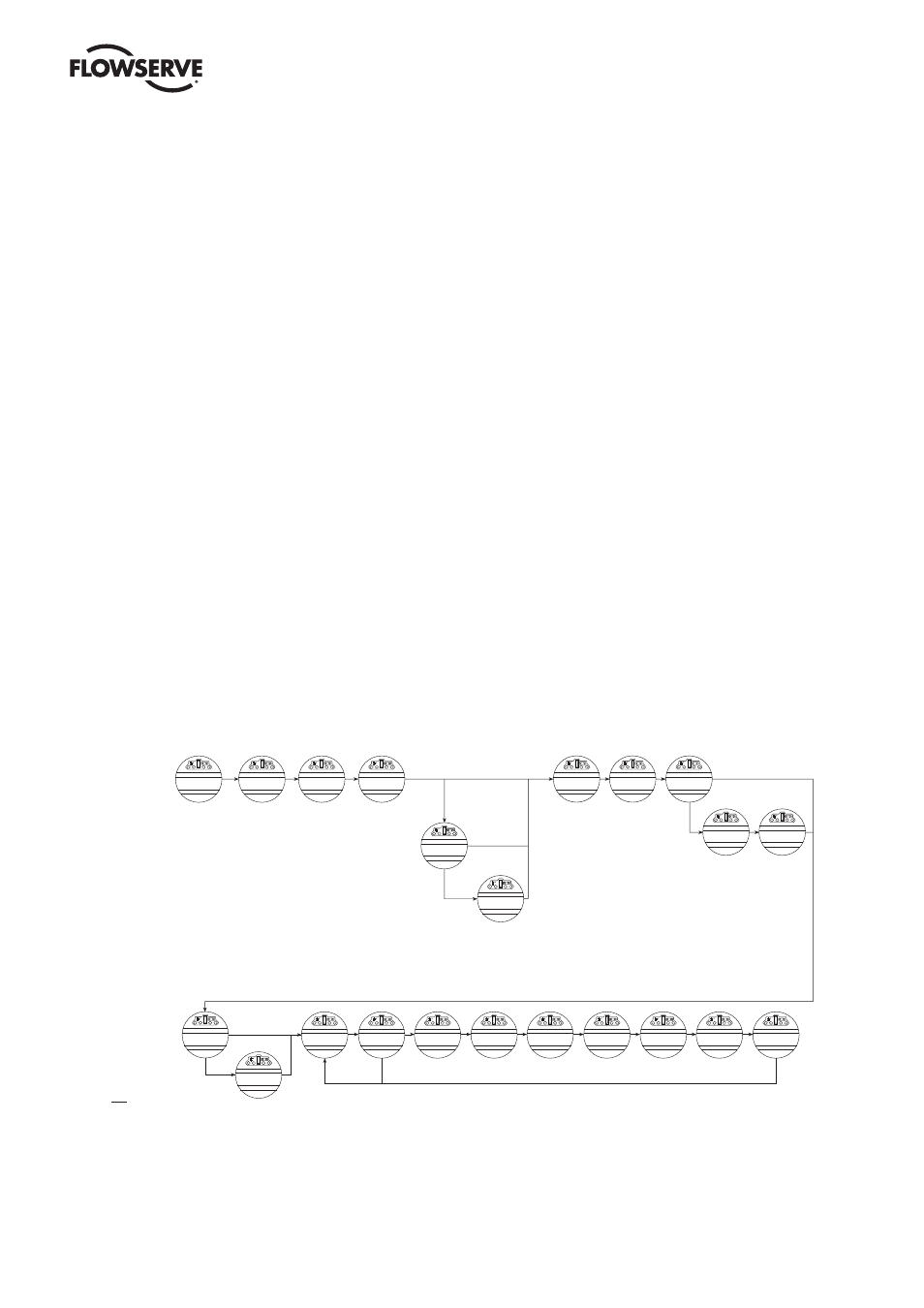

Figura 4.18: HART
CHANGE
HART?
ACCION ESD (IGNORAR)-OK? CHANGE
CLOCK?
CLOCK
(DISABLED)-OK?
YEAR
2012
MONTH
1
DAY
1
CAMBIAR HART? MINUTE
0
SECOND
0
SAVE
CLOCK?
MOVER A
XXX% ABIERTO?
(INACTIVO)-OK?
ESTATUS
(ACTIVO)-OK?
(ACTIVADO)-OK?
MULTI-DROP
(DESACTIVADO)-OK?
POSICION FALLA
(CERRADO)-OK?
MOVER AXXX
% ABIERTO?
POLLING ADDRESS
(O)-OK?
GUARDAR
CONFIGURACION?
CAMBIAR BANDA
PROP/MUERTA?
BANDA PROPORCIO
(5%)-OK?
BANDA MUERTA
(2%)-OK?
(POSITION SETPOINT)-OK?
Entrada no importa si Digital o Análoga
Si hay actuador Hart y Multidrop
Si falla, la posición
no es "position"
Si falla, la posición
es "position"
(ACTIVADO)-OK?
Dirección por defecto es cero Rango es 0-63 Si hay actuador Hart
y no hay Multidrop
INPUT ACTION
(USER INPUT)-OK?
SI
NO
(CERRAR)-OK?
(ABRIR)-OK?
(DETENER)-OK?
(POSICIÓN)-OK?
(ABRIR)-OK?
(DETENER)-OK?
(POSICIÓN)-OK?
