19
Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
flowserve.com

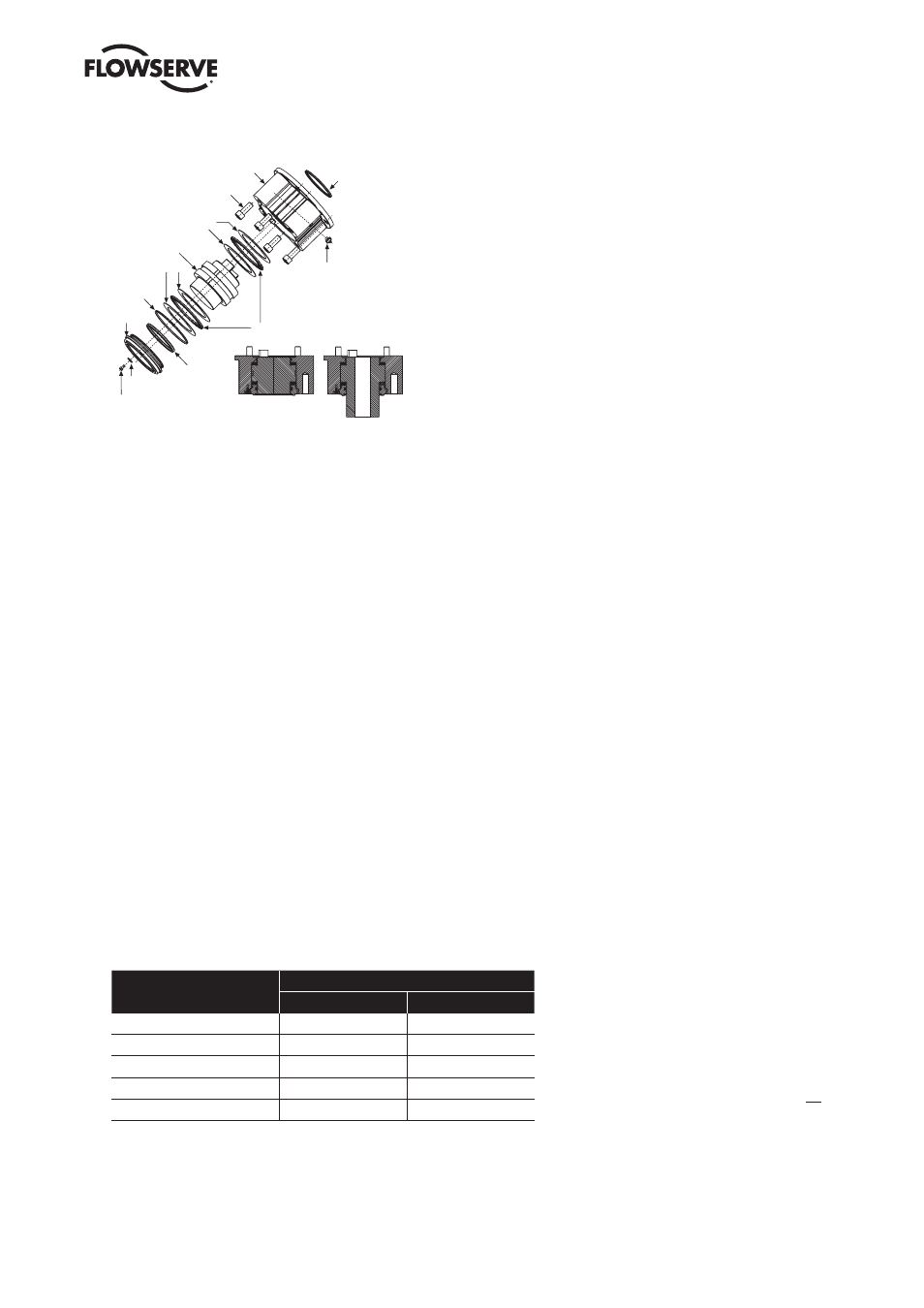

Figura 3.7: vista de despiece de la base A1/A1E (MX-05/10/20/40 únicamente)
Cuerpo
Tornillo tipo
cabeza hueca
Tornillo de cabeza hueca
Arandela
Anillo tipo Quad
Arandela
de empuje
Tapón de grasa
Tuerca de arrastre
Arandela
de empuje
Junta tórica
Piloto
de empuje
Anillo tipo
Quad
Cojinete de agujas
Base de empuje
con tuerca estándar
Base de empuje
con tuerca extendida
Extracción del cojinete de empuje y de la tuerca
1. Quite el primer conjunto de arandelas de empuje y el cojinete.
2. Quite la tuerca del vástago.
NOTA: Las arandelas de empuje, cojinetes y tuerca del vástago se pueden quitar al mismo tiempo. El segundo
conjunto de arandelas de empuje y el cojinete no tienen que quitarse.
3. Mueva la tuerca del vástago para que se adapte al vástago de la válvula. Asegúrese de que haya suficiente
espacio libre para evitar el desgaste innecesario y el calentamiento durante la operación.
Montaje: unidades MX-85
Consulte la Figura 3.8.
1. Limpie bien la tuerca del vástago, las arandelas y el/los cojinete(s).
2. Deslice el segundo conjunto de arandelas de empuje y el cojinete a su lugar si se habían quitado.
3. Instale la tuerca del vástago. Lubrique bien.
4. Instale el primer conjunto de arandelas de empuje y el cojinete.
NOTA: El orden de montaje de las arandelas de empuje y los cojinetes es: arandela, cojinete de empuje, arandela.
NOTA: Llene la base con grasa Nebula EP 0, Conoco Conolith EP 00, Dynalife-L-EP0, Mobil SHC 632, Triton ELL o
EP0 a base de litio.
Instalación de la placa de base de empuje
Monte el plato de montaje a la base de empuje e instale los seis tornillos tipo cabeza hueca al torque correcto según
la Tabla 3.1.
Tabla 3.1: tornillería y torque para el montaje de la base de empuje
Tamaño del tornillo
Torque
Ft-lb N m
M8 o 5 ⁄
16
pulg. (8 mm) 12-14 16-19
M10 o 3 ⁄
8
pulg. (9 mm) 25-30 33-40
M12 o 1/2 pulg. (13 mm) 40-50 53-67
M16 o 5 ⁄
8
pulg. (16 Mm) 90-100 122-135
M20 o 3/4 pulg. (19 mm) 180-200 244-271
NOTA: atornille el torque de montaje para montar la base de empuje al cuerpo principal o el plato de montaje de
empuje al cuerpo base de empuje.
