Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
58

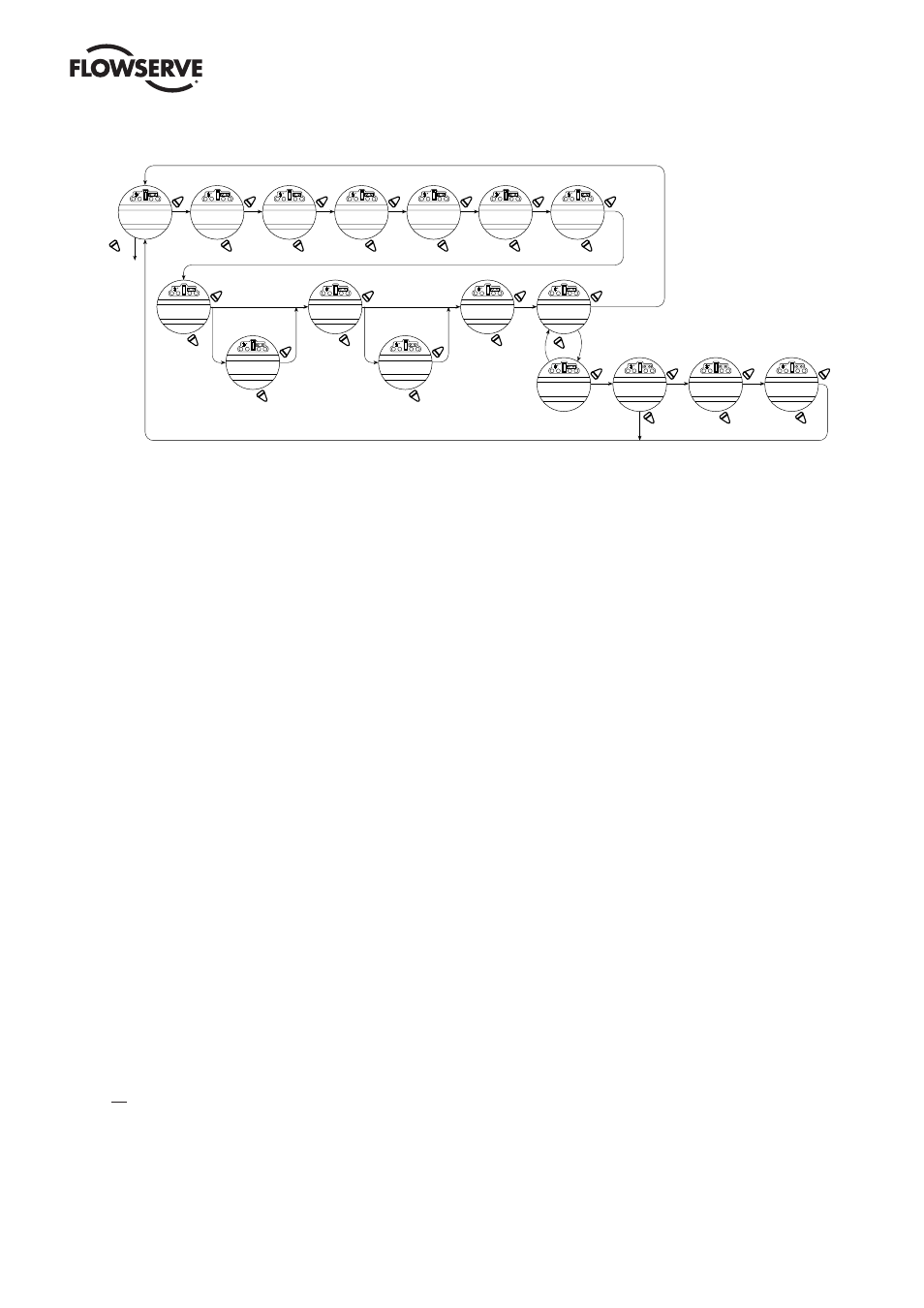

Figura 4.15: Profibus DP
4.11.1 Estado
Valor predeterminado = ENCENDIDO
El estado PB permite que el usuario cambie a partir del estado predeterminado para activar y desactivar la función de
control digital del actuador.
4.11.2 Operación PB DP
En la figura 4.15, se muestra la secuencia de configuración para la unidad de campo MX/QX PB DP. Para que el
funcionamiento sea correcto, se debe seleccionar el modo de posición o de apertura/cierre.
Siga estos pasos para introducir y configurar el modo de configuración:
1. Continúe con la configuración en la pantalla "CHANGE PBDP?" (¿Cambiar PBDP?).
2. Seleccione YES (SÍ) para proceder a la pantalla "PBDP-A STATUS (ON)-OK?" (Estado PBDP-A (encendido)
¿OK?). El estado PBDP-A permite que el usuario cambie a partir del estado predeterminado para activar y
desactivar la función de control digital del actuador.
3. Seleccione YES (SÍ) para proceder a la pantalla "PBDP-B STATUS (ON)-OK?" (Estado PBDP-B (encendido)
¿OK?). El estado PBDP-B permite que el usuario cambie a partir del estado predeterminado para activar y
desactivar la función de control digital del actuador.
4. Seleccione YES (SÍ) para proceder a la pantalla "REDUNDANT MASTER (YES) -OK?" (Patrón redundante (Sí)
¿OK?). La selección de REDUNDANT MASTER permitirá la redundancia del sistema con dos conexiones
independientes a maestras Profibus. REDUNDANT MASTER (Perfil de redundancia) debe ajustarse en NO para
Flying Redundancy (Redundancia móvil) (conexión maestra Profibus simple).
5. Si se selecciona SÍ, se visualiza la pantalla MONITOR STANDBY PB (ON)-OK? (Monitorear PB en espera
(activado) ¿OK?).
6. Para permitir que el patrón Profibus en espera monitoree el estado de la placa PB DP en espera del actuador,
seleccione YES (SÍ).
7. La unidad mostrará PB ADDRESS 1-OK? (Dirección PB 1 ¿OK?). Si es correcto, seleccione YES (SÍ). Si NO,
seleccione otra dirección (1-125).
8. Seleccione YES (SÍ) para continuar con la pantalla ANALOG SCALE "Escala analógica".
*
SI
NO
CAMBIAR PB/DP?
SI
NO
ESTATUS PBDP-A
(ACTIVO)-OK?
SI
NO
ESTATUS PBDP-B
(ACTIVO)-OK?
SI
NO
MONITOR STANDBY
PB (ACT)-OK?
SI
NO (0-125)
Incremento
unitario
DIRECCION
PB 1 OK?
SI
NO (0-255)
(0-4095)
ESCALA ANALOGA
(0-100) - OK?
SI
NO
REDUNDANT
MASTER (SI)-OK?
SI
NO (CERRAR)
(ABRIR)
(DETENER)
(POSICION)
ACCION PERD COMU
(NINGUNA) - OK?
SI
NO (0-100%)
ESD MOVER A
(XXX%)-OK?
SI
NO (0-4095)
RETRA PERD COMUN
60 SEG-OK?
SI
NO (CERRAR)
(ABRIR)
(DETENER)
(POSICION)
ACCION ESD
(IGNORAR)-OK?
*
SI
NO (0-100%)
MOVER A
(XXX%)-OK?
SI
NO
ABRIR/CERRAR
MODO - OK?
SI
MODO DE
POSICION-OK?
SI
NO
CAMBIAR BANDA
PROP/MUERTA?
SI
NO (1%-100%)
incrementos de 1%
BANDA PROPORCIO
(15%)-OK?
SI
NO (1%-50%)
incrementos de 1%
BANDA MUERTA
(2%)-OK?
* Si la acción elegida es POSITION (Posición),
aparecerá este menú.
