Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
100
5.5 Visualización del estado del motor
La pantalla "MOTOR STATUS" (Estado del motor) proporciona información sobre los siguientes aspectos:
• Si el suministro eléctrico trifásico está conectado correctamente.
• Si la corrección de autofase está en funcionamiento.
• Si hay una avería o pérdida de una fase.
• Temperatura de los bobinados del motor.

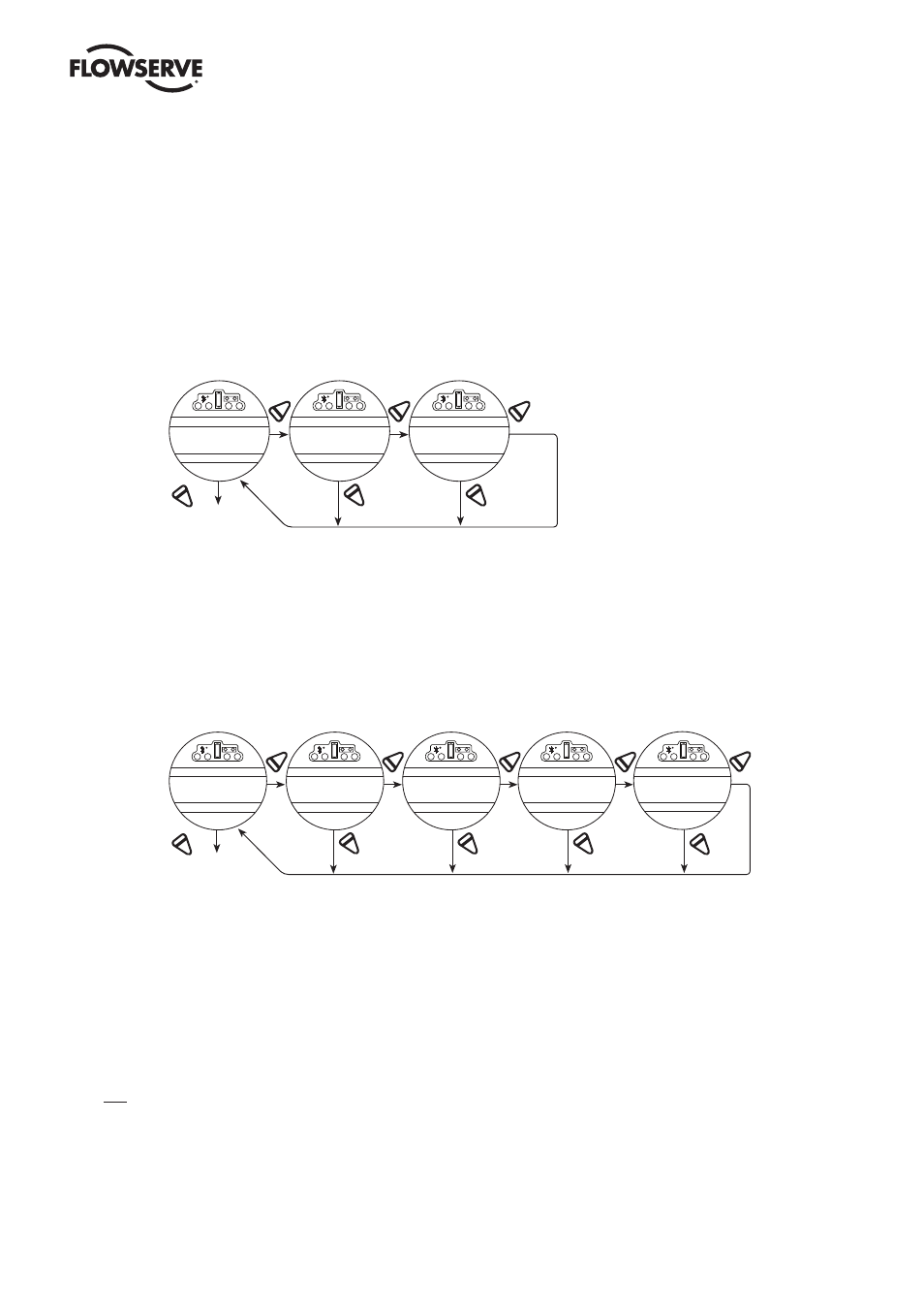

Figura 5.4: visualización del estado del motor
SI SI SI
“NO”
alterna la opción
NO NO
VER ESTATUS
MOTOR?
ROTACION
DE LA FASE OK?
TEMPERATURA
(40 C) - OK?
“CORREGIDO”
“ERROR”
“FASE PERDIDA”
5.6 Visualización de la fuente de alimentación
La pantalla "POWER SUPPLY" (Fuente de alimentación) proporciona los datos históricos de la tensión máxima y
mínima que se han aplicado en el actuador, así como la frecuencia de la alimentación de AC. Estos valores se pueden
reiniciar. Consulte la Sección 4.21, Reinicio de diagnóstico.
Figura 5.5: visualizazión de la fuente de alimentación
SI SI SI
NO NO
SI
NO NO
VER ENERGIA
DE SUMINISTRO?
MAXIMO VOLTAJE
(460 V)-OK?
TENSION ACTUAL
(451 V) ¿SGT?
FRECUENCIA
(60 HZ)- OK?
SI
NO
MAXIMO VOLTAJE
(440 V)-OK?
NOTA: Temperatura del motor y
actualizaciones de tensión
cada 0.5 segundos.
