53
Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
flowserve.com

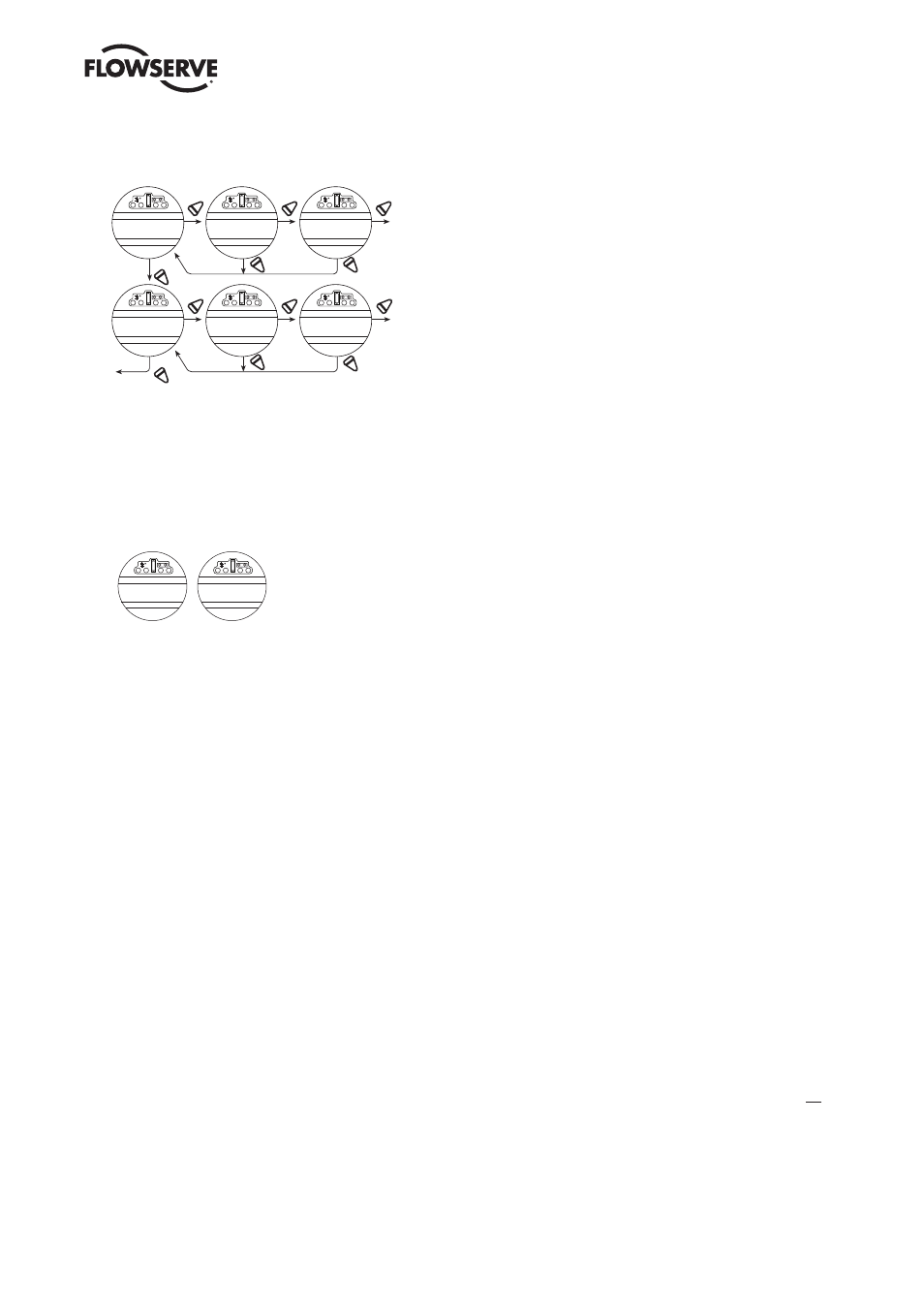

Figura 4.12: señales de Modutronic
NO
SI SI
A SET LOW “REFERENCE”
(Establecer referencia baja)
SI
SI SI
“CHANGE MODUTRONIC”
(Cambiar Modutronic)
SI
NO
NO
Flujo a “CHANGE MODUTRONIC” (Cambiar Modutronic)
NO
NO
NO
CONFIGURAR ALTA
REFERENCIA-OK?
APLI NIVEL ALTO
SEÑAL CONTROL
REFERENCIA ALTA
(OK)?
CONFIGURAR BAJA
REFERENCIA-OK?
APLI NIVEL BAJO
SEÑAL CONTROL
REFERENCIA BAJA
(OK)?
4.8.10 Pantalla LCD de Modutronic
Cuando se ha adquirido la opción Modutronic, está establecido en "ON" (Encendido) y el interruptor de selección rojo
está en "REMOTE" (Remoto), la pantalla LCD normal mostrará:
XXX% ABIERTO
XXX% DEMANDA
XXX.X% ABIERTO
XXX.X% DEMANDA
*
* Si ESTABLECER PRECISION DE LA POSICION se establece en XXX.X% ABIERTA
Demanda de XXX% es el valor porcentual de la señal de entrada de miliamperios.
4.9 Opción DDC/Modbus
La opción DDC permite que el actuador se controle mediante una señal de comunicación serial RS-485. Si se ha
adquirido la opción DDC, se habilita automáticamente. El cliente debe establecer la dirección DDC.
NOTA: Si no se ha adquirido la opción DDC, las pantallas para cambiar DDC no estarán disponibles. Para agregar la
opción DDC, consulte al servicio técnico de Limitorque al (434) 528-4400.
El MX tiene la capacidad de conectarse mediante cables a las entradas digitales para el control, configurarse para
un control analógico (Modutronic) o controlarse a través de protocolos de red. Para usar esta función, seleccione
"Multi-control mode" (Modo multicontrol) en la Sección 4.16, Modo remoto. Este es el valor predeterminado para
el control remoto. Hay tres modos de control remoto cuando está configurado el modo remoto para múltiples
controles: control digital, control analógico y control de la red. La operación del control digital y control de la red se
basa en la última orden recibida. La operación analógica se inicia al alternar la entrada del usuario 2 (configurar en
entrada CSE) o al interrumpir y volver a aplicar el control analógico.
4.9.1 Estado
Valor predeterminado = ENCENDIDO
El estado DDC permite que el usuario cambie a partir del estado predeterminado para activar y desactivar la función
de control digital del actuador.
