Flowserve MX Electronic Valve Actuator - Manual (Página 17)

17
Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
flowserve.com
Desmontaje
No es necesario desmontar dado que la tuerca de torque ha sido fabricada con un estándar internacional. Limpie el
orificio y engrase ligeramente.

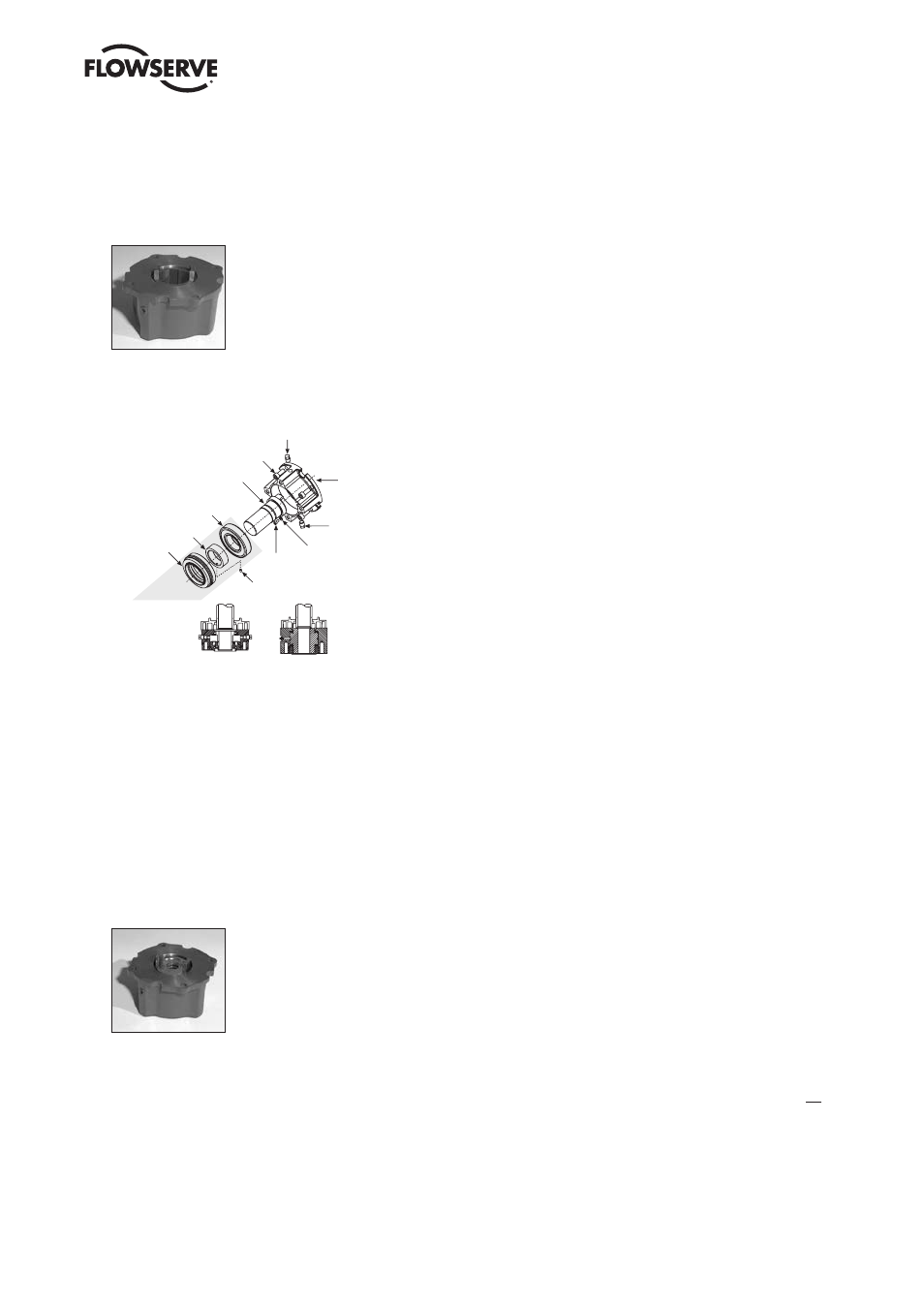

Figura 3.4 : base B1
NOTA: Llene la base con grasa EP0 a base de litio.
Figura 3.5 : vista de despiece de la base B1
Cuerpo, torque/empuje
Tapón de grasa
Arandela (M4)
Tornillo de cabeza hueca
(M4 x 8)
Tornillo de fijación, cabeza hueca
retenedor, cojinete
Piloto, torque/empuje
Cojinete
Tuerca de apriete (B1)
Tornillo de
cabeza hueca
(M8 x 20)
Tapón de grasa
MX-05 B1 MX-40 B1
Ensamble de
tuerca de empuje
3.1.2 Bases de tipo "A": aplicaciones de empuje únicamente
Base A1/A1E estándar
La base estándar de empuje del actuador MX estándar es la A1, y puede atornillarse directamente al actuador. La
base de empuje contiene una tuerca de torque de aleación de bronce que puede mecanizarse para que se adapte al
vástago de la válvula.
Una tuerca de arrastre tipo A1E (extendida) puede proporcionarse e instalarse para alcanzar vástagos más cortos.
Figura 3.6: base A1
Desmontaje: unidades MX-05/10/20/40
Consulte la Figura 3.7.
Puede recomendarse el desmontaje del cuerpo del actuador de la base para permitir que la base permanezca en la
válvula si el actuador debe retirarse de servicio.
