1. La dirección de la red debe introducirse de acuerdo con la Hoja de datos del instrumento, y se debe tener
cuidado para asegurarse de que no se utilice la misma dirección en ningún otro lugar en la misma red.
2. Seleccione "NO" para los pequeños cambios incrementales o manténgalo pulsado en esa posición para cambios más
grandes hasta que aparezca el valor deseado. La dirección puede establecerse en cualquier valor entre 001 y 63.
4.12.4 Escala analógica
Valor predeterminado = 0-100
La escala analógica permite al usuario cambiar el valor predeterminado de la escala de la entrada analógica.
Para cambiar el intervalo predeterminado:
Seleccione "NO" hasta que se visualice la escala deseada. Están disponibles las escalas de 0 a 255 y de 0 a 4095.
4.12.5 Acción ESD
Puede habilitarse la función de la red ESD después de que se ha habilitado la configuración ESD para la unidad. Esta
red ESD puede seleccionarse para omitir el comando de la red o cerrar, abrir, detener o posicionar el actuador.
4.12.6 Banda proporcional
La banda proporcional es el rango de errores entre la señal de posición y demanda que producirá una velocidad
reducida (pulsos).
Valor predeterminado = 15%
Para cambiar el valor predeterminado, seleccione "NO" hasta que aparezca el valor deseado. El valor se puede ajustar
entre 1% y 100%, en incrementos de 1%.
4.12.7 Banda muerta
Valor predeterminado = 2%
La banda muerta debe ser lo suficientemente amplia como para impedir la "oscilación" del actuador, pero lo más baja
posible para dar una respuesta adecuada a los cambios de señal de error.
Para cambiar el intervalo predeterminado:
Seleccione "NO" para ajustar el valor entre 1% y 50 %, en incrementos de 1% que se adapte a la aplicación.

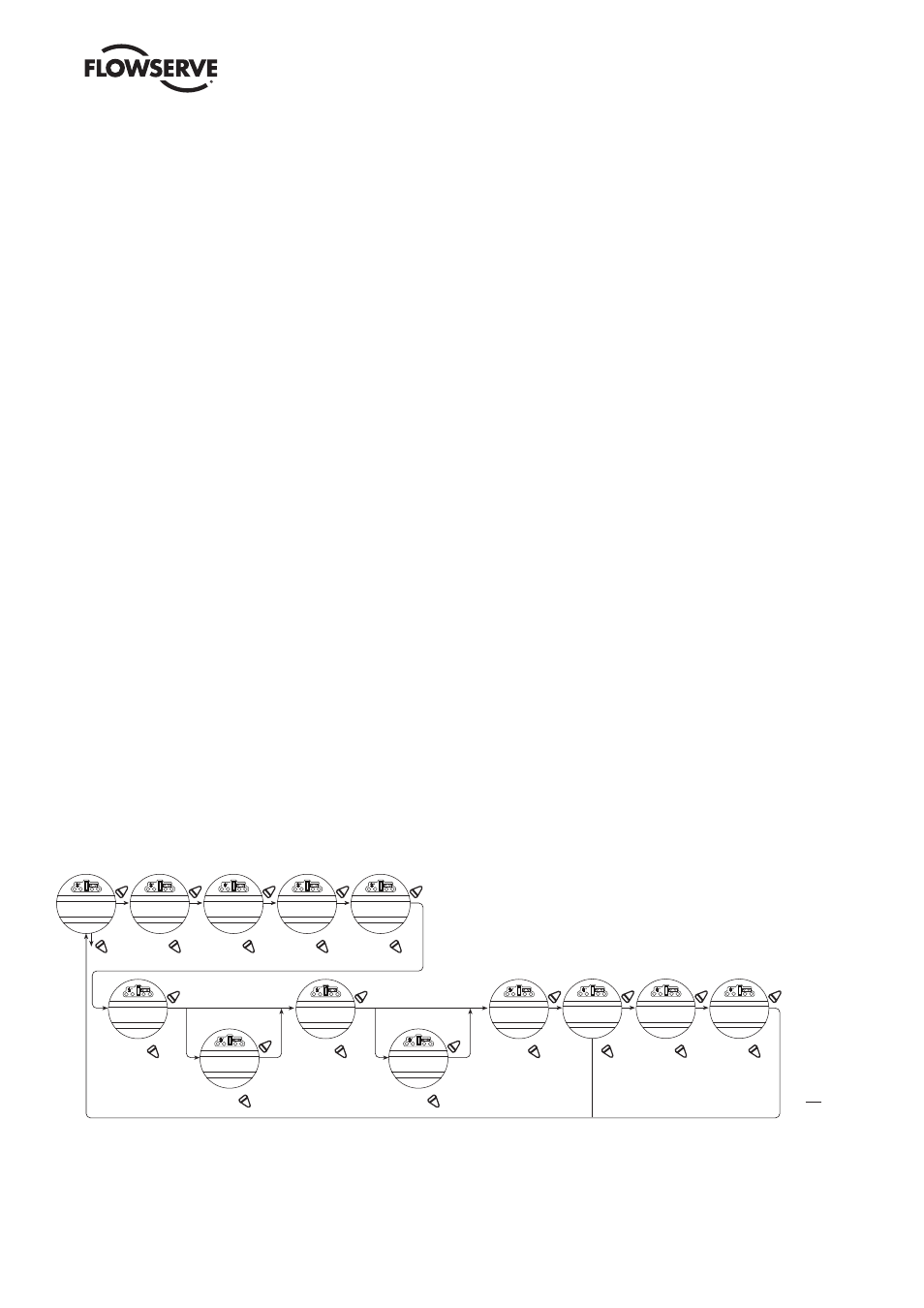

Figura 4.17: opción DN
DIRECCIÓN DNET
NET CTRL-¿OK?
ESCALA ANALÓGICA
(0-100)-OK
* Si la acción elegida es POSITION
(Posición), aparecerá este menú.
SI
NO
(ACTIVO)
SI
NO
(CERRAR)
(ABRIR)
(DETENER)
(POSICIÓN)
SI
NO
ACCIÓN ESD
(OMITIR)-¿OK?
(CERRAR)
(ABRIR)
(DETENER)
(POSICIÓN)
SI
NO
ACCIÓN PÉRDIDA
DE COM. (NINGUNA)
¿OK?
(0-4095)
SI
NO
(ASCII)
SI
NO
(0-100%)
* *
SI
NO
MOVER A
XXX% ABIERTO
(0-100%)
SI
NO
MOVER A
XXX% ABIERTO
(2400-115.2K)
SI
NO
(1-250)
SI
NO
SI
NO
¿CAMBIAR PROP.
BANDA MUERTA?
(1-100%)
SI
NO
BANDA PROP
(8%)-¿OK?
(1-?%)
SI
NO
BANDA MUERTA
(2%)
CAMBIAR
DEVICENET?
ESTADO
(DESACTIVADO)
¿OK?
TASA DE BAUDIOS
(AUTO.) ¿OK?
ESPERA POR PÉRDIDA
DE COM. (60 SEG.)
¿OK?
