Flowserve MX Electronic Valve Actuator - Manual (Página 24)

Actuador electrónico Limitorque MX FCD LMESIM2306-06 - 10/13
24

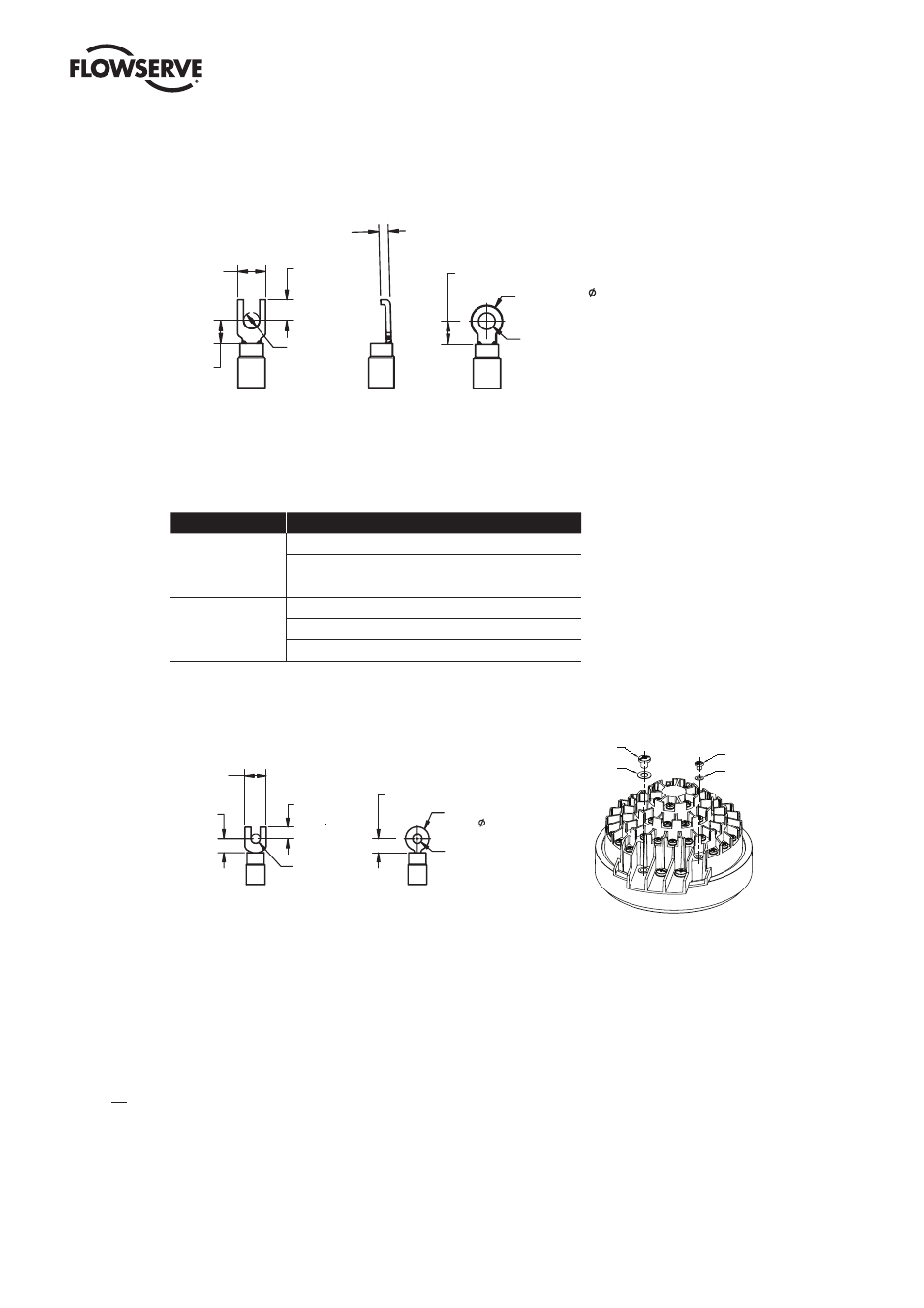

Figura 3.10: limitaciones de tamaño del conector de terminales de alimentación eléctrica
NO DEBE
EXCEDER DE 15
NO DEBE
EXCEDER DE 6.5
NO DEBE
EXCEDER DE 9.8
DEBE TENER
DIMENSIONES
PARA TORNILLO M5
TERMINALES TIPO
PALA Y SUELTA
MAX. GROSOR = 1.6 mm
DEBE TENER DIMENSIONES
PARA TORNILLO M5
NO DEBE EXCEDER 9.6
NO DEBE EXCEDER DE 15
TERMINAL TIPO ANILLO
NO DEBE
EXCEDER DE 3.5
TERMINAL TIPO
PALA BRIDADA
Figura 3.11: clasificación del bloque de terminales, terminales de alimentación eléctrica
Descripción L1 L2 L3
Clasificación
estándar
30 AMP 20 AMP 15 AMP
8 Awg/10 mm 2 10 Awg/6 mm 2 14 Awg/2,5 mm 2
600 VCA RMS 150 V DC
Clasificación
de seguridad
incrementada
27 AMP 18 AMP 13.5 AMP
8 Awg/10 mm 2 10 Awg/6 mm 2 14 Awg/2.5 mm 2
500 VCA RMS 150 V DC
Nota: Las clasificaciones serán las mismas para L1, L2 o L3, por ejemplo, si se selecciona
10 awg, por lo tanto, L1, L2 y L3 tendrán las mismas limitaciones.
Figura 3.12: limitaciones de tamaño del conector de terminales de control
NOTA: Todas las dimensiones se expresan en milímetros.
NOTA: Limitorque recomienda el uso del siguiente conector para obtener resultados óptimos:
Thomas and Betts n.° RZ22-6.
NOTA: Es posible usar fabricantes alternativos solo si las dimensiones coinciden con la figura 3.12.
En la tabla 3.2 se enumera el voltaje máximo permitido y los parámetros de la corriente para los terminales de
control del bloque de terminales.
TORNILLO 3X M5
ARANDELA DE
RESORTE 3X M5
ARANDELA DE RESORTE 54X M3
TORNILLO 54X M3
FIGURA 3.13
SE REQUIERE EL USO DE ARANDELAS DE RESORTE EN
APLICACIONES DE SEGURIDAD MEJORADAS
NO DEBE
EXCEDER DE 4,0
NO DEBE
EXCEDER DE 7,6
NO DEBE
EXCEDER DE 5
DEBE TENER
DIMENSIONES
PARA TORNILLO M3
TERMINAL TIPO
PALA Y DE FIJACION
MAX. GROSOR = 1,0 mm
NO DEBE
EXCEDER DE 5
DEBE TENER DIMENSIONES
PARA TORNILLO M3
TERMINAL TIPO ANILLO
NO DEBE
EXCEDER 8,2
