42
A
B
C
D
2.

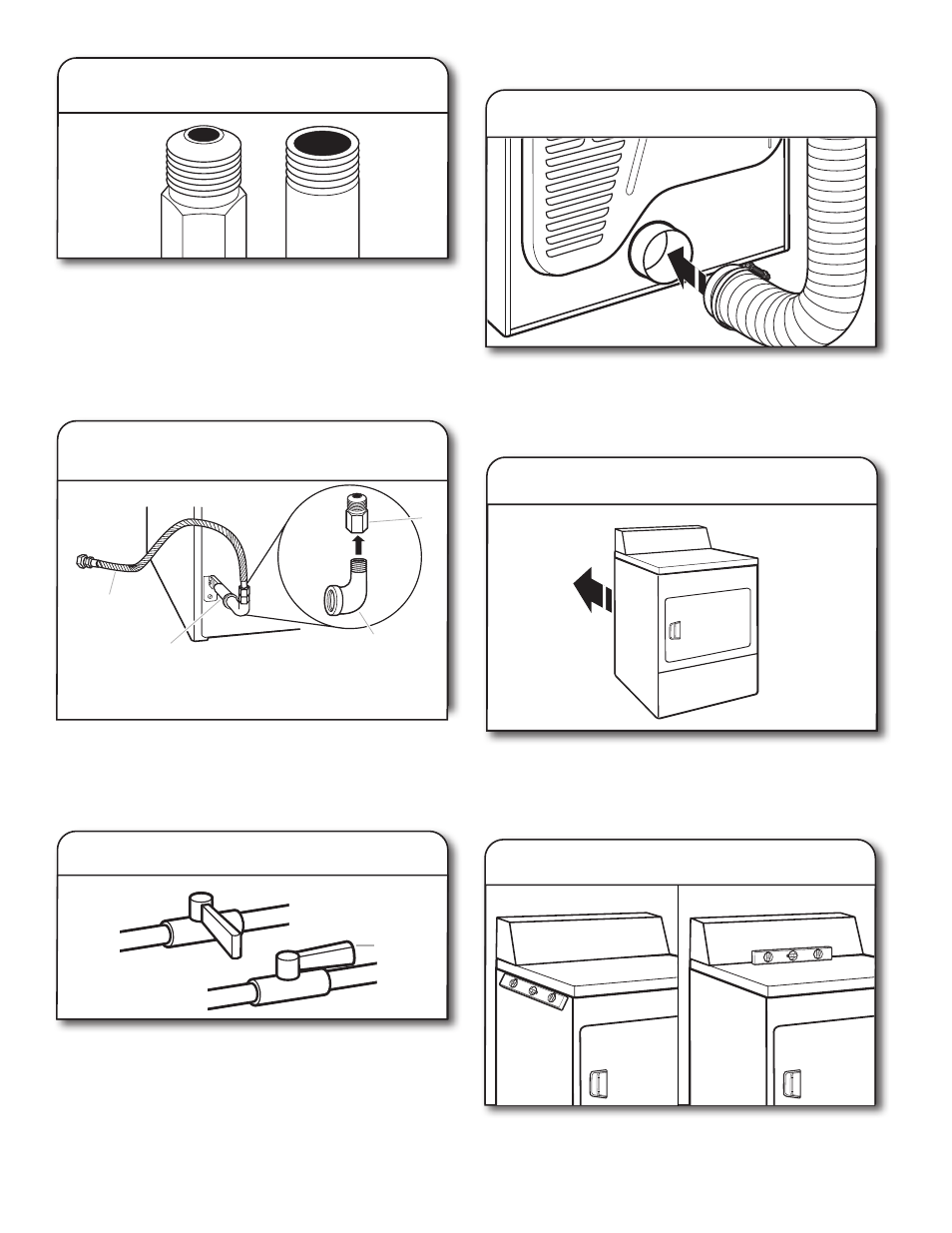

Planifique la conexión del acceso-
rio para la tubería
Se debe usar una combinación de accesorios para tuberías
para conectar la secadora a la línea de suministro de gas
existente. Se muestra una conexión recomendada. Su
conexión puede ser distinta, de acuerdo con el tipo de línea
de suministro, su tamaño y ubicación.
A. Conector flexible de gas de
3/8"
B. Tubo de la secadora de 3/8"
C. Codo para tubo de 3/8" a 3/8"
D. Accesorio adaptador
abocinado para tubo de 3/8"
Abra la válvula de cierre en la línea de suministro; la válvula
está abierta cuando la manija está paralela al tubo de gas.
Luego pruebe todas las conexiones aplicando con un cepillo
una solución aprobada para detección de fugas que no sea
corrosiva. Si hay fugas, se observarán burbujas. Elimine
cualquier fuga que encuentre.
3.
Abra la válvula de cierre
A
B
Válvula cerrada
Válvula
abierta
Conexión del ducto de escape
1.
Conecte el ducto de escape a la
salida de escape
Con una abrazadera de 4" (102 mm), conecte el ducto de escape
a la salida de ventilación en la secadora. Si se conecta a un ducto
de escape existente, asegúrese de que el mismo esté limpio.
El ducto de escape de la secadora debe encajar sobre la salida
de aire de la secadora y dentro de la capota de ventilación.
Cerciórese de que el ducto de escape esté asegurado a la capota
de ventilación con una abrazadera de 4" (102 mm).
2.
Traslade la secadora hacia su
ubicación final
Traslade la secadora hacia su ubicación final Evite aplastar
o retorcer el ducto de escape. Después de que la secadora
se encuentre en su ubicación final, quite los esquinales y el
cartón que están debajo de la secadora.
A
B
1.
Conecte el suministro de gas a la
secadora
Retire el tapón rojo del tubo de gas. Con una llave de tuercas
para ajustar, conecte el suministro de gas a la secadora. Use
compuesto para unión de tubos en las roscas de todos los
accesorios macho no abocinados. Si se usa tubería flexible
de metal, asegúrese de que no hayan partes retorcidas.
NOTA: Para las conexiones de gas propano, debe usar un
compuesto para unión de tuberías resistente a la acción del
gas propano. No utilice cinta TEFLON ® .
Accesorio
macho no
abocinado
Accesorio
macho
abocinado
1.
Nivelación de la secadora
Revise la nivelación de la secadora de lado a lado. Repita el
procedimiento de adelante hacia atrás.
NOTA: La secadora debe estar nivelada para que el sistema de
detección de humedad funcione correctamente.
NIVELACIÓN DE LA SECADORA
