27
A
B
C
D
2.

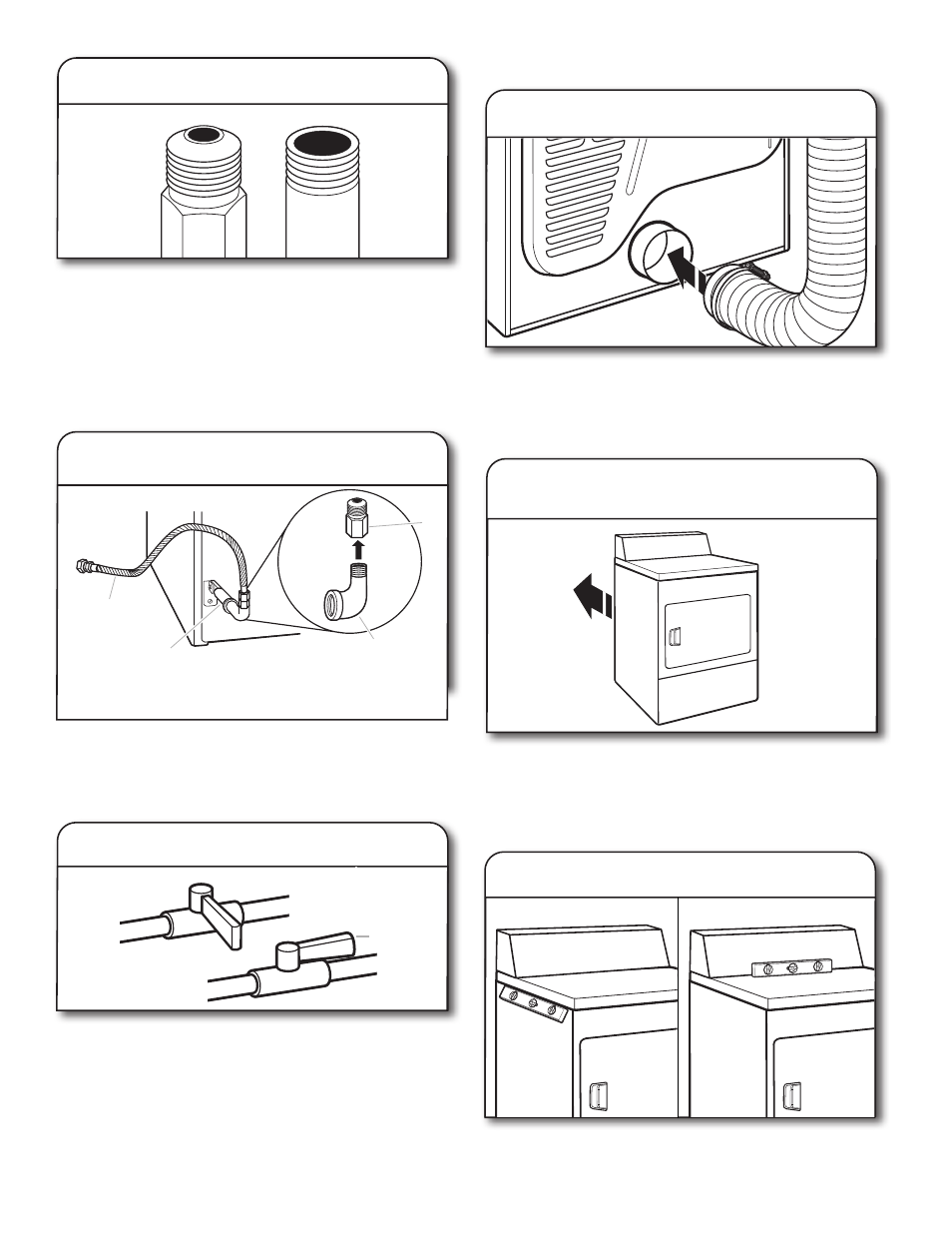

Planifier la connexion des raccords
de tuyauterie
On doit utiliser une combinaison de raccords de tuyauterie
pour raccorder la sécheuse à l’alimentation en gaz existante.
L’illustration présente un raccordement recommandé.
Le raccordement peut varier selon le type, la taille et
l’emplacement de la canalisation d’alimentation.
A. Raccord flexible de gaz de
3/8 po
B. Conduit de la sécheuse de
3/8 po
C. Coude de 3/8 po par 3/8 po
D. Adaptateur entre le conduit et
le joint conique de 3/8 po
Ouvrir le robinet d’arrêt de la canalisation d’alimentation;
le robinet est ouvert lorsque la manette est parallèle à la
canalisation de gaz. Vérifier ensuite tous les raccordements
en les badigeonnant d’une solution de détection des fuites
non corrosive approuvée. La formation de bulles indique la
présence d’une fuite. Éliminer toute fuite détectée.
3.
Robinet d’arrêt du gaz ouvert
A
B
Robinet
fermé
Robinet
ouvert
Raccordement du conduit d’évacuation
1.
Raccorder le conduit d’évacuation
au clapet d’évacuation
À l’aide d’une bride de fixation de 4 po (102 mm), relier le conduit
d’évacuation à la bouche d’évacuation de la sécheuse. Si l’on réalise le
raccordement au conduit d’évacuation existant, s’assurer que celui-ci
est propre. Le conduit d’évacuation doit être fixé par-dessus la bouche
d’évacuation de la sécheuse et à l’intérieur du clapet d’évacuation.
S’assurer que le conduit d’évacuation est fixé au clapet d’évacuation à
l’aide d’une bride de fixation de 4 po (102 mm).
2.
Placer la sécheuse à son emplace-
ment final
Placer la sécheuse à son emplacement final. Éviter d’écraser
ou de déformer le conduit d’évacuation. Une fois la sécheuse
en place, retirer les cornières et le carton sous la sécheuse.
A
B
1.
Connecter l’alimentation en gaz à
la sécheuse
Retirer le capuchon rouge de la canalisation de gaz. À l’aide
d’une clé pour serrer, raccorder l’alimentation en gaz à la
sécheuse. Utiliser un composé d’étanchéité des tuyauteries
sur tous les filetages des raccords mâles non coniques. Si on
utilise un conduit métallique souple, veiller à ce qu’il ne soit
pas pincé.
REMARQUE : Pour les raccordements au propane, on doit
utiliser un composé d’étanchéité résistant à l’action du
propane. Ne pas utiliser de ruban TEFLON ® .
Raccord
mâle non
conique
Raccord mâle
conique
1.
Réglage de l’aplomb de la sécheuse
Vérifier l’aplomb de la sécheuse dans le sens transversal.
Répéter l’opération dans le sens avant-arrière.
REMARQUE : La sécheuse doit être d’aplomb pour que le
système de détection d’humidité fonctionne correctement.
RÉGLAGE DE L’APLOMB DE LA
SÉCHEUSE
