36
Espacios libres para la instalación:
El lugar debe ser lo suficientemente grande para permitir que la
puerta de la secadora se abra completamente.
La mayoría de las instalaciones requieren un espacio libre mínimo
de 5½" (140 mm) detrás de la secadora para acomodar el ducto
de escape con un codo. Consulte “Requisitos de ventilación”.

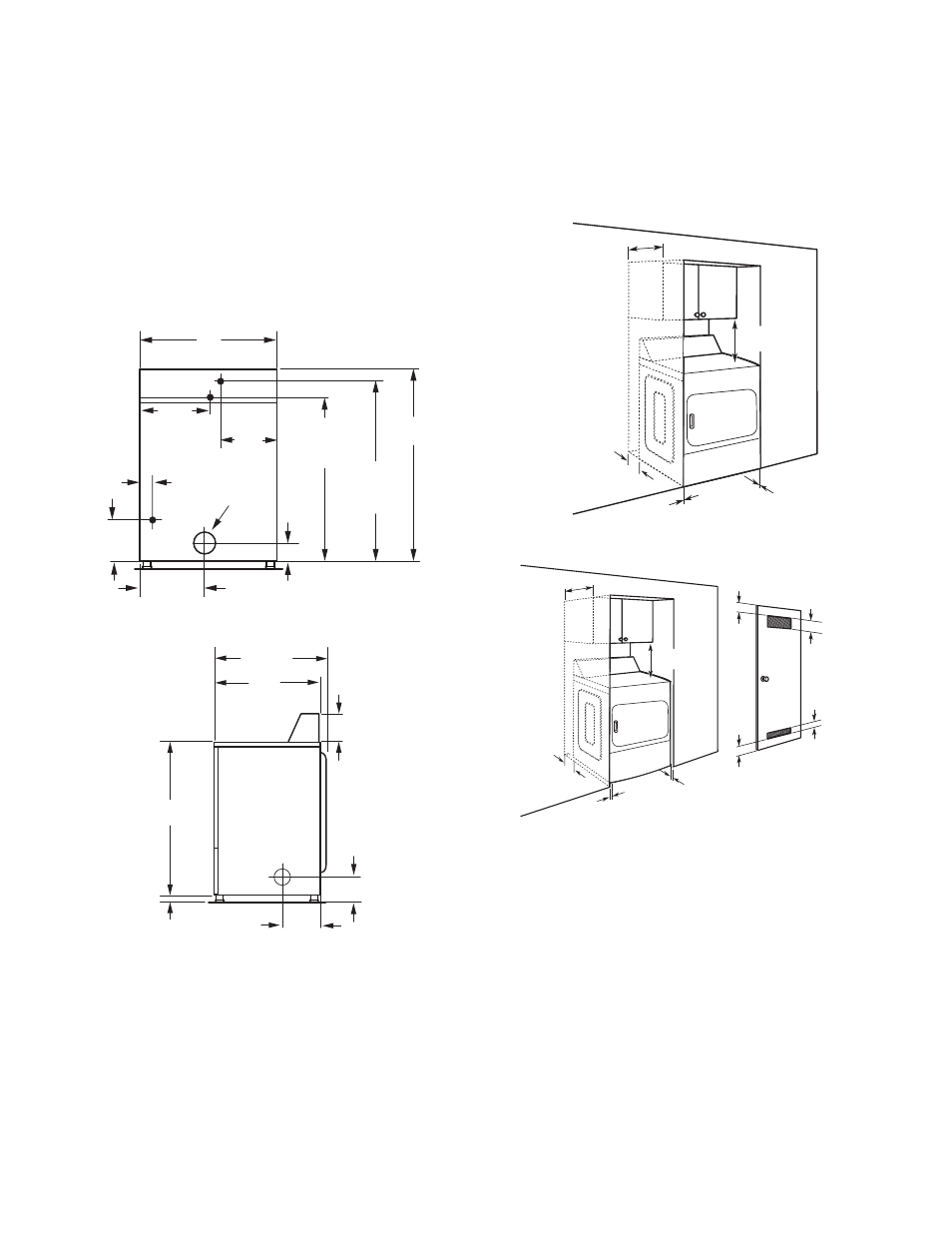

Dimensiones de la secadora
La mayoría de las instalaciones requieren un espacio libre mínimo
de 5½" (140 mm) detrás de la secadora para acomodar el ducto
de escape con un codo. Consulte “Requisitos de ventilación”.
■ Para la instalación en un armario, con una puerta, se
requieren aberturas de ventilación mínimas en la parte
superior e inferior de la puerta.
Se aceptan puertas tipo persianas con aberturas de
ventilación equivalentes.
■ También se deberán tener en cuenta los requisitos para la
ubicación de otro electrodoméstico que lo acompañe.
Espacio mínimo necesario
Instalación en un lugar empotrado
Instalación en armario
Vista posterior
Vista lateral
29 1 /
4
"
( 743 mm )
35"
(889 mm)
8 1 /
4
"
( 210 mm )
1"
( 25 mm )
26"
(660 mm)
3 1 /
4
"
( 83 mm )
7 1 / 2
"
( 191 mm )
1 1 /
2
"
(38 mm)
5 1 /
2
"
(140 mm)
10 3 /
4
"
(273 mm)
37 1 /
2
"
(953 mm)
(Modelos
a gas)
41"
(1042 mm)
13 1 /
2
"
(343 mm)
Eléctrico
Gas
27"
(686 mm)
3 1 /
4
"
(83 mm)
36"
(914 mm)
(Modelos
eléctricos)
4" diám
(102 mm)
13 1 /
2
"
(343 mm)
0"
(0 mm)
0"
(0 mm)
15"
(381 mm)
14" máxima
(356 mm)
0"
(0 mm)
0"
(0 mm)
14" máxima
(356 mm)
0"
(0 mm)
1"
(25 mm)
3"
(76 mm)
3"
(76 mm)
48 in 2
(310 cm 2 )
24 in 2
(155 cm 2 )
15"
(381 mm)
Espacio mínimo para la instalación en un lugar
empotrado o en un armario
Las dimensiones que se ilustran a continuación son para el
espacio recomendado.
■ Debe considerarse espacio adicional para facilitar la
instalación y el mantenimiento.
■ Se podrían necesitar espacios libres adicionales para las
molduras de la pared, de la puerta y del piso.
■ Se recomienda dejar un espacio adicional de 1" (25 mm) en
todos los lados de la secadora para reducir la transferencia
de ruido.
Se recomienda espacio adicional
Requisitos de instalación adicionales para las casas
rodantes
Esta secadora es apropiada para instalaciones en casas
rodantes. La instalación debe ajustarse al Manufactured Home
Construction and Safety Standard (Estándar de seguridad y
construcción de casas fabricadas), Título 24 CFR, Parte 3280
(anteriormente conocido como Federal Standard for Mobile
Home Construction and Safety [Estándar federal para la
seguridad y construcción de casas rodantes], Título 24, HUD
Parte 280) o al Standard for Mobile Homes (Estándar para casas
rodantes), CAN/CSA-Z240 MH.
■ Piezas para el sistema de escape de metal, que están
disponibles. Para obtener más información, consulte la
sección “Ayuda o servicio técnico” del Manual de uso y
cuidados. El manual de uso y cuidado está disponible en
línea en www.maytag.com .
■ Se deben tomar medidas especiales en el caso de casas
rodantes para introducir el aire del exterior a la secadora. La
abertura (como una ventana cercana) debe ser al menos dos
veces más grande que la abertura de escape de la secadora.
La secadora no debe instalarse ni almacenarse en un área donde
estará expuesta al agua y/o la intemperie.
Verifique los requisitos de las normativas. Algunos códigos
limitan o no permiten la instalación de la secadora en garajes,
armarios, casas rodantes o dormitorios. Comuníquese con el
inspector de construcciones de su localidad.
NOTA: No se puede instalar otro electrodoméstico que use
combustible en el mismo armario en el que se encuentra la secadora.
