41

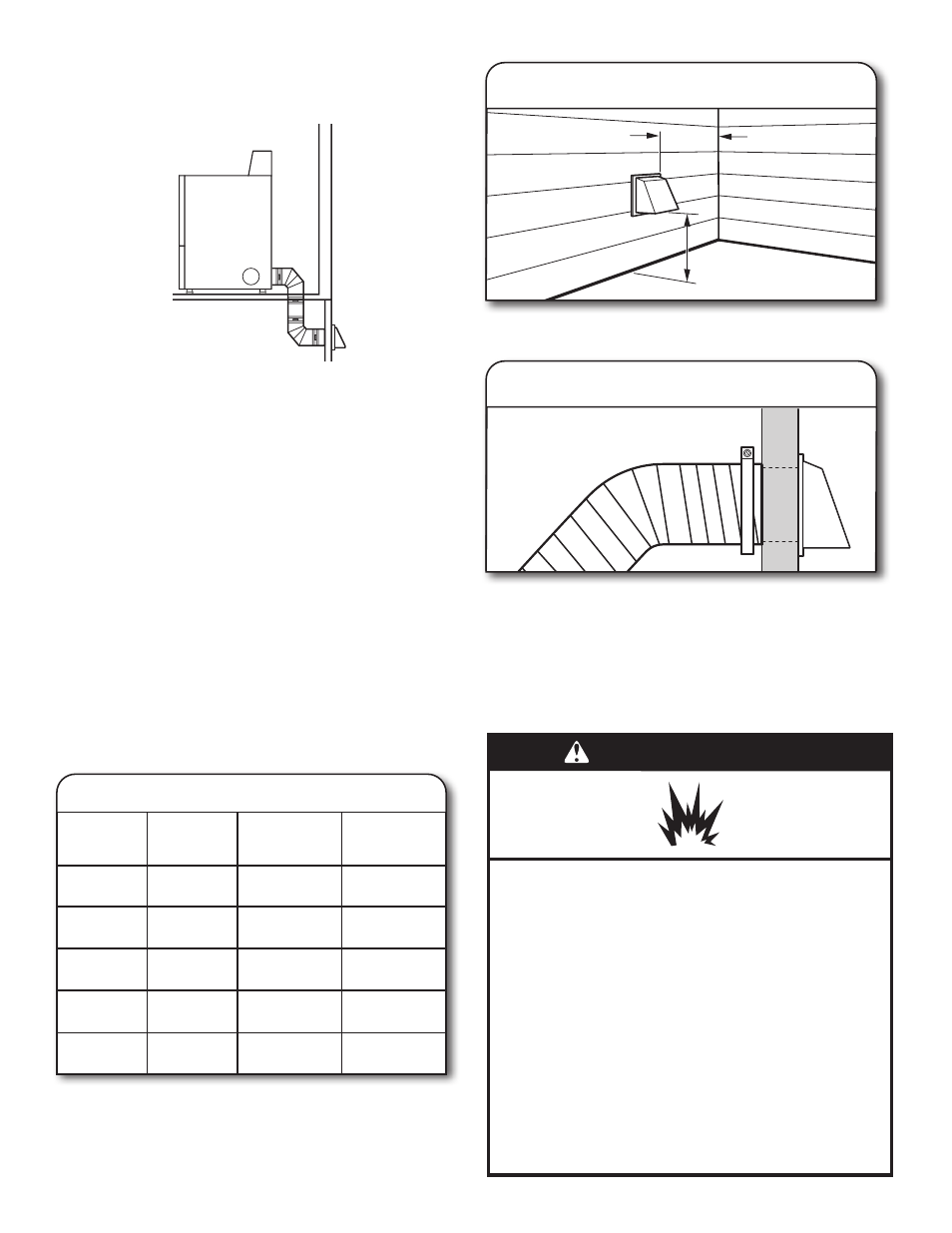

Previsiones especiales para las instalaciones en casas
rodantes:
El ducto de escape deberá sujetarse firmemente en un lugar no inflamable
de la estructura de la casa rodante y no debe terminar debajo de la casa
rodante. El ducto de escape debe terminar en el exterior.
Determinación de la vía del ducto de escape:
■ Seleccione la vía que proporcione el trayecto más recto y directo al
exterior.
■ Planifique la instalación a fin de usar el menor número posible de
codos y vueltas.
■ Cuando use codos o vueltas, deje todo el espacio que sea posible.
■ Doble el respiradero gradualmente para evitar que se doble.
■ Use la menor cantidad posible de vueltas de 90°.
Cuadro del sistema de ventilación
Número de
vueltas de 90°
o codos
Tipo de ducto
de escape
Capotas de
ventilación tipo
caja/persiana
Capotas
angulares
1
4
3
2
0 Metal rígido
Metal rígido
Metal rígido
Metal rígido
Metal rígido
64 pies (20 m)
54 pies (16,5 m)
44 pies (13,4 m)
35 pies (10,7 m)
27 pies (8,2 m)
58 pies (17,7 m)
48 pies (14,6 m)
38 pies (11,6 m)
29 pies (8,8 m)
21 pies (6,4 m)
El Cuadro del sistema de ventilación indica los requisitos de
ventilación que le ayudarán a obtener el mejor rendimiento de secado.
Determinación de la longitud del ducto de escape y de los codos
necesarios para obtener un óptimo rendimiento de secado:
■ Use el cuadro del sistema de ventilación a continuación para
determinar las combinaciones aceptables de tipo de material para
ducto y capota a usar.
NOTA: No use tendidos de ducto de escape más largos que los
especificados en el “Cuadro del sistema de ventilación”. Los
sistemas de ventilación más largos que los especificados:
■ Acortarán la vida útil de la secadora.
■ Reducirán el rendimiento, dando lugar a tiempos de secado más
largos y un aumento en el consumo de energía.
NOTA: Las instalaciones de ventilación laterales e inferiores
tienen una vuelta de 90° dentro de la secadora. Para
determinar la longitud máxima de ventilación, agregue una
vuelta de 90° al cuadro.
Instalación del sistema de ventilación
12" mínimo
(305 mm)
12" mínimo
(305 mm)
1.
Instale la capota de ventilación
Instale la capota de ventilación y use compuesto para calafateo
para sellar la abertura exterior de la pared alrededor de la capota
de ventilación.
2.
Conecte el ducto de escape a la
capota de ventilación
El ducto de escape debe encajar sobre la capota de ventilación.
Asegure el ducto de escape a la capota de ventilación con una
abrazadera de 4" (102 mm). Extienda el ducto de escape a la
ubicación de la secadora usando la trayectoria más recta que sea
posible. Evite giros de 90°. Utilice abrazaderas para sellar todas
las juntas. Para asegurar el ducto de escape, no use cinta para
ductos, tornillos ni otros dispositivos de fijación que se extiendan
hacia el interior de dicho ducto, ya que pueden atrapar pelusa.
Conexión del suministro de gas
ADVERTENCIA
Peligro de Explosión
Use una línea de suministro de gas nueva con
aprobación CSA Internacional.
Instale una válvula de cierre.
Apriete firmemente todas las conexiones de gas.
Si se conecta a un suministro de gas propano, la
presión no debe exceder una columna de agua de
330 mm (13 pulgada) y debe ser verificada por una
persona calificada.
Ejemplos de una persona calificada incluyen:
personal de servicio del sistema de calefacción con
licencia, personal autorizado de la compañía de gas, y
personal autorizado para dar servicio.
No seguir estas instrucciones puede ocasionar
la muerte, explosión o incendio.
