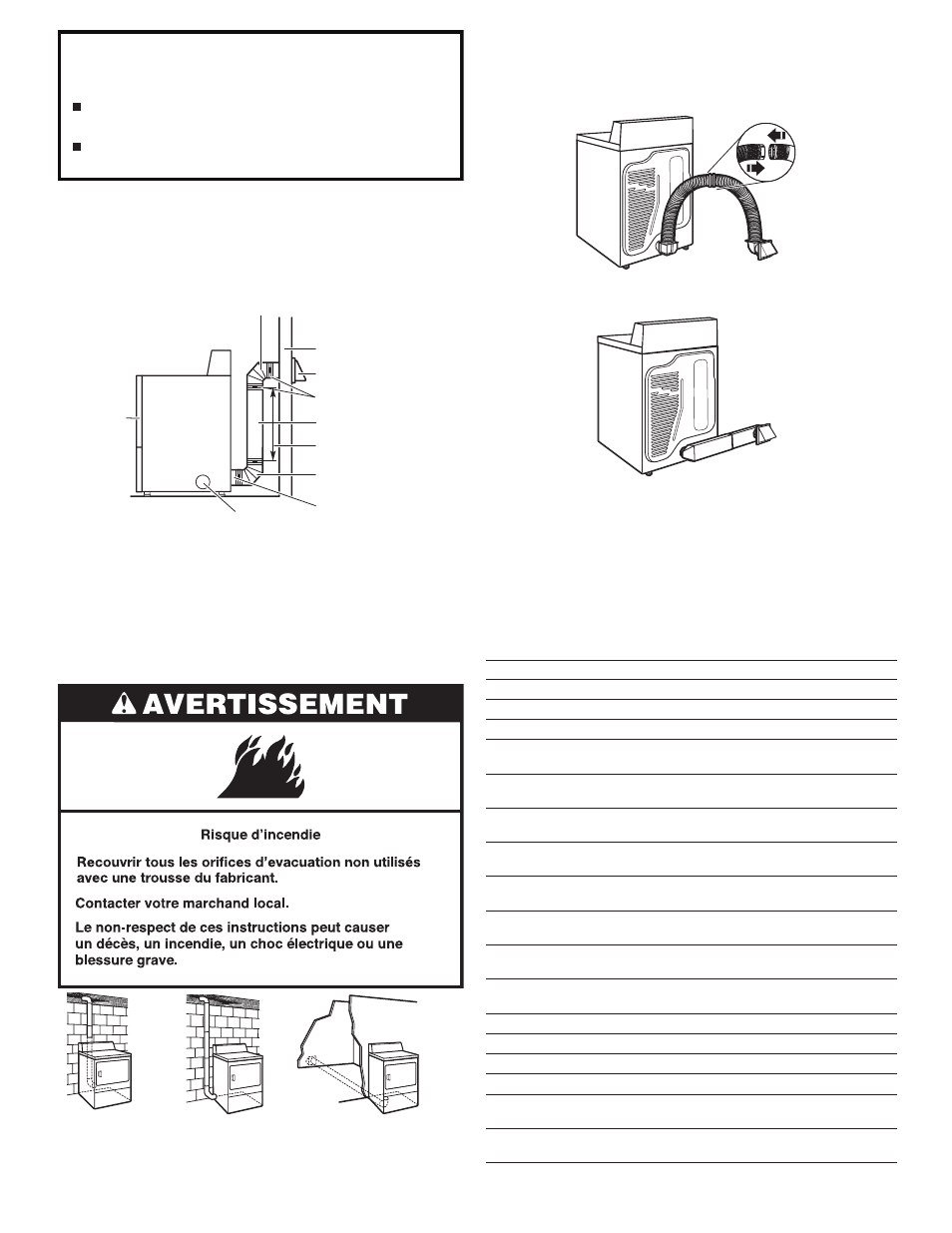

Planification des circuits de conduits
Installations d’évacuation recommandées
Les installations typiques consistent à acheminer le conduit d’évacuation
à l’arrière de la sécheuse. D’autres installations sont possibles.
A. Sécheuse
B. Raccord coudé
C. Mur
D. Clapet d’évacuation
E. Brides F. Conduit d’évacuation métallique rigide ou souple
G. Longueur de conduit d’évacuation nécessaire
pour le raccordement des coudes
H. Bouche de décharge
I. Sortie d’évacuation latérale facultative
A B C
A. Installation avec acheminement standard du conduit
d’évacuation par l’arrière
B. Installation avec évacuation par la gauche ou par la droite
C. Installation avec évacuation par le bas
Installations d’évacuation facultatives :
L’évacuation peut être convertie pour sortir du côté droit, du
côté gauche ou par le bas (trousse d’évacuation pour sécheuse
à 4 voies). Chaque trousse comprend des instructions étape par
étape. Pour obtenir les informations de commande, consulter la
section « Trousses d’évacuation ».
Voir la section « Trousses d’évacuation » pour plus de
renseignements.
Autres installations avec dégagement réduit
Il existe de nombreux systèmes d’évacuation. Choisir le système qui
convient le mieux à votre installation. Deux installations à dégagement
réduit sont illustrées. Consulter les instructions du fabricant.
Installation au-dessus de la sécheuse (également disponible
avec un coude décalé)
Installation en périscope
REMARQUE : On peut acheter les trousses suivantes pour les
installations où le dégagement est réduit.
Trousses d’évacuation
Pour obtenir plus d’informations, composer le 1 800 344-1274
aux É.-U. ( 1 800 807-6777 au Canada) ou visitez
le www.maytagreplacementparts.com .
Numéro de pièce Description
8171587RP 0 po à 5 po – Périscope d’évacuation en métal
4396037RP 0 po à18 po – Périscope d’évacuation en métal
4396011RP 18 po à 29 po – Périscope d’évacuation en métal
4396014 29 po à 50 po – Périscope d’évacuation en métal
4392892 Périscope d’évacuation en métal DuraVent™
dans le mur
W10186596 Trousse d’évacuation pour sécheuse à 4 voies –
Gris universel
4396028 Trousses d’évacuation Sure Connect™
(installation au-dessus de la sécheuse)
4396009RP Raccordement du conduit d’évacuation universel
de 5 pi, évacuation de sécheuse flexible
4396010RP Conduit d’évacuation SecureConnect™ de 6 pi,
évacuation de sécheuse flexible
4396013RB Trousse d’installation de conduite d’évacuation
de sécheuse
4396033RP Conduite d’évacuation de sécheuse flexible de
5 pi avec colliers
4396727RP Conduite d’évacuation de sécheuse flexible de
8 pi avec colliers
4396004 Coude décalé pour sécheuse
4396005 Coude décalé pour mur
4396006RW Coude serré DuraSafe™
4396007RW Clapet de conduit à travers le mur
4396008RP Colliers de conduit d’évacuation de sécheuse en
acier de 4 po – Ensemble de 2
8212662 Hottes d’extraction à persienne de 4 po – Mon-
tage en affleurement
Une mauvaise évacuation de l'air peut causer de
l'humidité et une accumulation de charpie à l'intérieur de
la maison, ce qui peut provoquer :
Dommages par l'humidité aux boiseries, meubles, peinture,
papier-peint, tapis, etc.
Problèmes de nettoyage dans la maison et problèmes
de santé.
