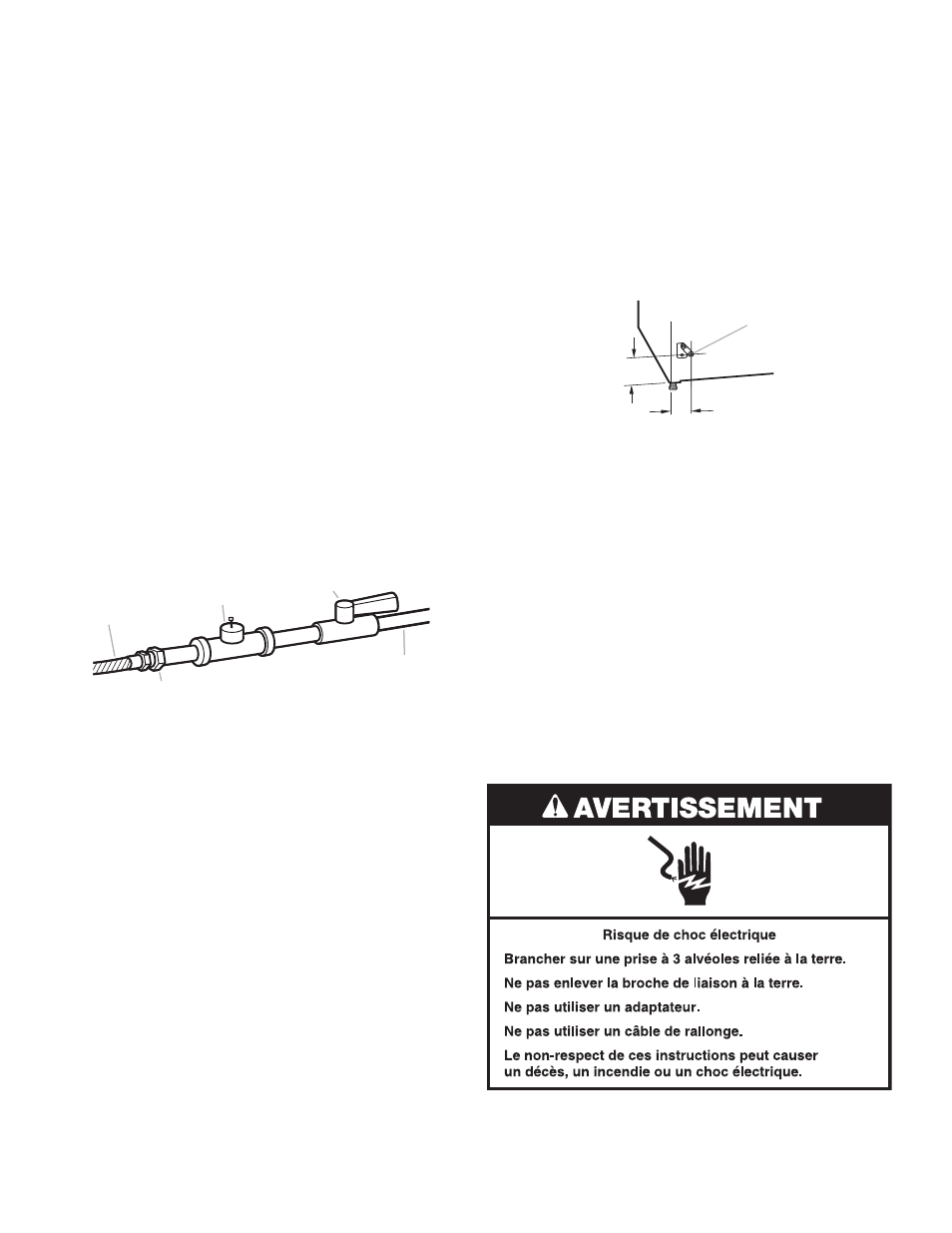

CANALISATION DE GAZ
■
On recommande un tuyau NPT de 1/2 po.
■ Pour les longueurs inférieures à 20 pi (6,1 m), on peut utiliser
des tuyaux approuvés de 3/8 po dans la mesure où les codes
locaux et le fournisseur de gaz l’autorisent.
■ La canalisation doit comprendre un connecteur obturé
(filetage NPT de 1/8 po ou plus) accessible pour le
raccordement de l’instrument de mesure immédiatement en
amont de la connexion d’alimentation en gaz de la sécheuse
(voir l’illustration).
■ Robinet d’arrêt nécessaire.
Aux États-Unis :
Un robinet d’arrêt individuel doit être installé à six (6) pieds
(1,8 m) de la sécheuse conformément au Code national
d’alimentation en gaz, ANSI Z223.1.
Au Canada :
Un robinet d’arrêt individuel doit être installé conformément
au Code B149.1 relatif à l’installation du gaz naturel et du
propane. Il est recommandé d’installer un robinet d’arrêt
individuel manuel à six (6) pieds (1,8 m) maximum de la
sécheuse.
L’emplacement du robinet d’arrêt doit être facilement accessible
pour l’ouverture et la fermeture.
A
B
E
D
C
A. Raccord flexible de gaz de 3/8 po
B. Adaptateur entre le conduit et le joint conique de 3/8 po
C. Connecteur obturé (filetage NPT de 1/8 po ou plus)
D. Canalisation d’alimentation en gaz (filetage NPT de 1/2 po)
E. Robinet d’arrêt du gaz
SPÉCIFICATIONS DU RACCORDEMENT DE
L’ALIMENTATION EN GAZ
Il existe plusieurs façons de raccorder votre sécheuse à gaz à
une alimentation en gaz. Voici quelques lignes directrices pour
deux différentes méthodes de raccordement.
Cette sécheuse doit être raccordée à la canalisation d’alimentation
en gaz à l’aide d’un connecteur de gaz flexible homologué qui
respecte les normes applicables aux connecteurs utilisés avec des
appareils ménagers à gaz, ANSI Z21.24 ou CSA 6.10.
Option 1 (méthode recommandée)
Raccord à gaz en acier inoxydable flexible :
■ Si les codes locaux le permettent, utiliser un raccord neuf en
acier inoxydable souple (conception homologuée par l’American
Gas Association ou par CSA International) pour raccorder la
sécheuse à la canalisation rigide d’alimentation en gaz. Selon le
besoin, utiliser un coude et un adaptateur de 3/8 po x tuyau NPT
de 3/8 po entre le raccord de gaz flexible et la canalisation de
gaz de la sécheuse, pour éviter toute déformation.
Option 2 (méthode alternative)
Conduit d’aluminium ou de cuivre approuvé :
■ Une conduite approuvée de 3/8 po peut être utilisée pour une
longueur de plus de 20 pi (6,1 m) (si le code et l’alimentation
en gaz le permettent).
■ Pour le gaz naturel, ne pas utiliser de conduits en cuivre.
■ Adaptateur de 3/8 po x tuyau NPT de 3/8 po entre la conduite
de la sécheuse et la conduite approuvée de 3/8 po.
■ Pour les longueurs supérieures à 20 pi (6,1 m), on peut utiliser
des tuyaux plus gros et un adaptateur de calibre différent.
■
Si la sécheuse a été convertie pour une utilisation au propane,
on peut utiliser un tuyau en cuivre pour propane compatible
de 3/8 po.
Si la longueur totale de la canalisation d’arrivée de gaz est
supérieure à 20 pi (6.1 m), utiliser une plus grosse conduite.
REMARQUE : On doit utiliser un composé d’étanchéité pour
tuyauteries résistant à l’action du gaz propane. Ne pas utiliser
de ruban TEFLON ®† .
CANALISATION DE GAZ DE LA SÉCHEUSE
■ La canalisation d’arrivée de gaz sortant depuis l’arrière de la
sécheuse est dotée d’un filetage mâle de 3/8 po.
A
A. 3/8" NPT dryer pipe
*5 3 / 4 po
(146 mm)
1 1 / 2 po
(38 mm)
A. Conduit NPT de la sécheuse de 3/8 po
SPÉCIFICATIONS DE L’ALIMENTATION DU BRÛLEUR
Altitudes jusqu’à 10 000 pi (3 048 m) :
■ La conception de cette sécheuse a été homologuée par CSA
International pour l’utilisation jusqu’à une altitude de
10 000 pi (3 048 m) pour le débit thermique indiqué sur
la plaque signalétique. Aucun réglage du brûleur n’est
nécessaire lorsque la sécheuse est utilisée à une altitude
inférieure à cette valeur maximale.
Altitudes supérieures à 10 000 pi (3 048 m) :
■ Si la sécheuse doit être utilisée à une altitude supérieure à
10 000 pi (3 048 m), on doit réduire le débit thermique du
brûleur indiqué sur la plaque signalétique de 4 % pour chaque
tranche de 1 000 pi (305 m) d’augmentation de l’altitude.
Épreuve sous pression de l’alimentation en gaz
■ La sécheuse doit être déconnectée du système de
canalisations d’alimentation en gaz lors de tout test de
pression à des pressions plus élevées que 1/2 lb/po².
Spécifications électriques
† ® TEFLON est une marque déposée de Chemours.
*5 3 /
4
po
(146 mm)
1 1 /
2
po
(38 mm)
Conversion pour l’alimentation au propane :
IMPORTANT :
Un technicien qualifié doit effectuer la conversion.
Ne pas entreprendre de convertir la sécheuse pour une utilisation
avec un gaz différent de celui indiqué sur la plaque signalétique sans
d’abord consulter le fournisseur de gaz.
IMPORTANT : L’installation au gaz doit être conforme aux codes
locaux, ou en l’absence de codes locaux, au Code National
d’alimentation au gaz, à la norme ANSI Z223.1/NFPA 54 ou au Code
des installations au gaz naturel et au propane canadien, CSA-B149.1.
■ Une source d’alimentation de 120 V CA à 60 Hz uniquement
et protégée par fusible de 15 A ou 20 A est nécessaire.
On recommande d’utiliser un fusible ou un disjoncteur
temporisé. Il est également recommandé de raccorder
l’appareil sur un circuit distinct exclusif à cet appareil.
