38
LÍNEA DE SUMINISTRO DE GAS
■ Se recomienda un tubo NPT de 1/2".
■ Es aceptable una tubería aprobada de 3/8" para las
longitudes menores a 20 pies (6,1 m) si lo permiten los
códigos locales y del proveedor de gas.
■ Debe incluir una derivación tapada NPT de por lo menos
1/8" accesible para la conexión del manómetro de prueba,
inmediatamente arriba de la conexión de suministro de gas a
la secadora (vea la ilustración).
■ Debe incluir una válvula de cierre.
En EE.UU.:
Se debe instalar una válvula de cierre individual manual a un
máximo de seis (6) pies (1,8 m) de la secadora, de acuerdo
con el Código nacional de gas combustible, ANSI Z223.1.
En Canadá:
Se deberá instalar una válvula de cierre individual manual que
esté de acuerdo con el Código de instalación de gas natural y
propano (Natural Gas and Propane Installation Code) B149.1. Se
recomienda instalar una válvula de cierre individual manual a una
distancia de no más de seis (6) pies (1,8 m) de la secadora.
La válvula de cierre deberá ubicarse en un lugar donde se pueda
alcanzar con facilidad para cerrarla y abrirla.

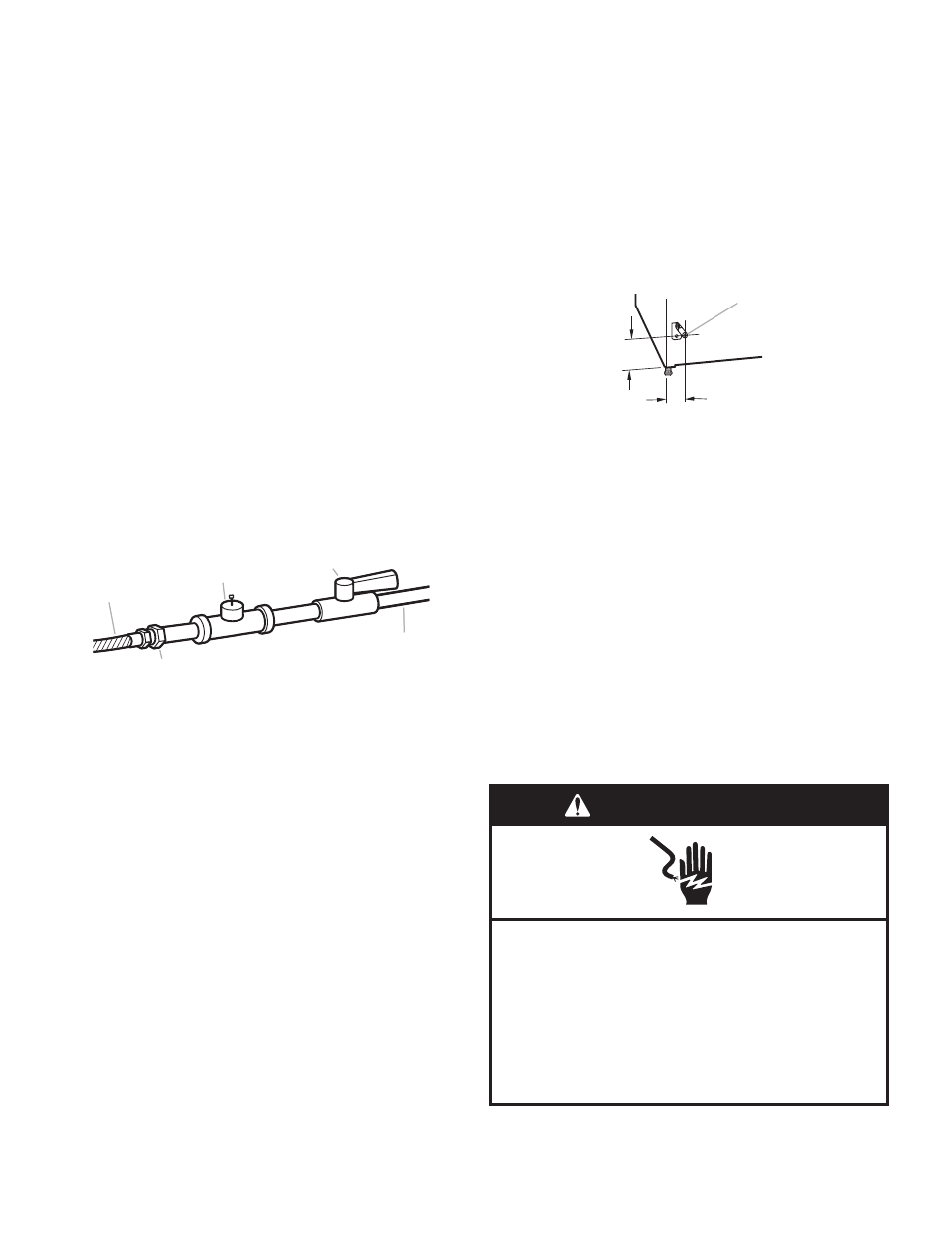

A
B
E
D
C
A. Conector flexible de gas de 3/8"
B. Accesorio adaptador abocinado para tubo de 3/8"
C. Derivación tapada NTP por lo menos de 1/8"
D. Línea de suministro de gas NPT de 1/2"
E. Válvula de cierre de gas
REQUISITOS PARA LA CONEXIÓN DEL SUMINISTRO
DE GAS
Existen muchos métodos mediante los cuales puede conectar su
secadora a gas al suministro de gas. He aquí algunas directivas
para dos métodos diferentes de conexión.
Esta secadora debe conectarse a la línea de suministro de gas
con un conector aprobado de gas flexible que cumpla con las
normas para conectores de electrodomésticos a gas, ANSI
Z21.24 o CSA 6.10.
Opción 1 (Método recomendado)
Conector de gas flexible de acero inoxidable:
■
Si los códigos locales lo permiten, use un conector de gas
flexible nuevo de acero inoxidable (diseño certificado por la
Asociación americana de gas o CSA International) para conectar
su secadora a la línea rígida de suministro de gas. Use un codo
y un accesorio adaptador abocinado NPT de 3/8" x 3/8" entre
el conector de gas de acero inoxidable y el tubo de gas de la
secadora según sea necesario para evitar que se doblen.
Opción 2 (Método alternativo)
Tubería aprobada de aluminio o de cobre:
■ Las longitudes mayores de 20 pies (6,1 m) pueden usar una
tubería aprobada de 3/8" (si los códigos y el abastecedor de
gas lo permiten).
■ Si usted está usando gas natural, no use tubería de cobre.
■ Un adaptador abocinado NPT de 3/8" por 3/8" entre el tubo
de la secadora y la tubería aprobada de 3/8".
■ Para las longitudes mayores de 20 pies (6,1 m) se deben usar
tuberías más largas y un accesorio adaptador de tamaño distinto.
■ Si su secadora ha sido convertida para usar gas propano, se
puede usar tubería de cobre compatible con propano de 3/8".
Si la longitud total de la línea de suministro es mayor que 20
pies (6,1 m), use un tubo más largo.
NOTA: Deben usarse compuestos para uniones de tubería
que sean resistentes a la acción del gas propano. No utilice
cinta TEFLON ®† .
TUBO DE GAS DE LA SECADORA
■ El tubo de gas que sale por la parte posterior de su secadora
tiene una rosca macho de 3/8".
A
A. 3/8" NPT dryer pipe
*5 3 / 4"
(146 mm)
1 1 / 2"
(38 mm)
A. Tubo de gas NPT de 3/8" de la secadora
REQUISITOS DE ENTRADA DEL QUEMADOR
Elevaciones de hasta 10 000 pies (3 048 m):
■ El diseño de esta secadora está certificado por CSA
International para uso en altitudes que alcanzan los
10 000 pies (3 048 m) sobre el nivel del mar, en la categoría
de B.T.U. indicada en la placa del número de modelo/serie.
No se requieren ajustes de la entrada del quemador cuando
se usa la secadora hasta esta altitud.
Elevaciones por encima de 10 000 pies (3 048 m):
■ Si se instala la secadora a un nivel superior a los 10 000 pies
(3 048 m) de altitud, se requiere una reducción del 4 % de
la clasificación de BTU del quemador, que se muestra en la
placa del número de modelo/serie, por cada incremento de
1000 pies (305 m) de altitud.
Prueba de presión del suministro de gas
■ Durante pruebas de presión a presiones mayores de 1/2 psi,
la secadora debe ser desconectada del sistema de tubería del
suministro de gas.
Requisitos eléctricos
■ Se requiere un suministro eléctrico de 120 V, 60 Hz CA
solamente, con fusibles de 15 A o 20 A. Se recomienda
un fusible retardador o un cortacircuitos. Asimismo se
recomienda el uso de un circuito independiente que preste
servicio únicamente a esta secadora.
† ® TEFLON es una marca comercial registrada de Chemours.
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a un contacto de pared de conexión a tierra de
3 terminales.
No quite la terminal de conexión a tierra.
No use un adaptador.
No use un cable eléctrico de extensión.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
*5 3 /
4
"
(146 mm)
1 1 /
2
"
(38 mm)
No se deberá hacer intento alguno para convertir la secadora del
gas especificado en la placa indicadora del modelo/de la serie para
usarlo con un gas distinto sin consultar con el proveedor de gas.
IMPORTANTE: La instalación de gas debe cumplir con los
códigos locales o, en la ausencia de códigos locales, con el
Código nacional de gas combustible (National Fuel Gas Code),
ANSI Z223.1/NFPA 54 o el Código de instalación de gas natural y
propano de Canadá, CSA B149.1.
