40
B
B
C
D
E
F
G
H
I
A

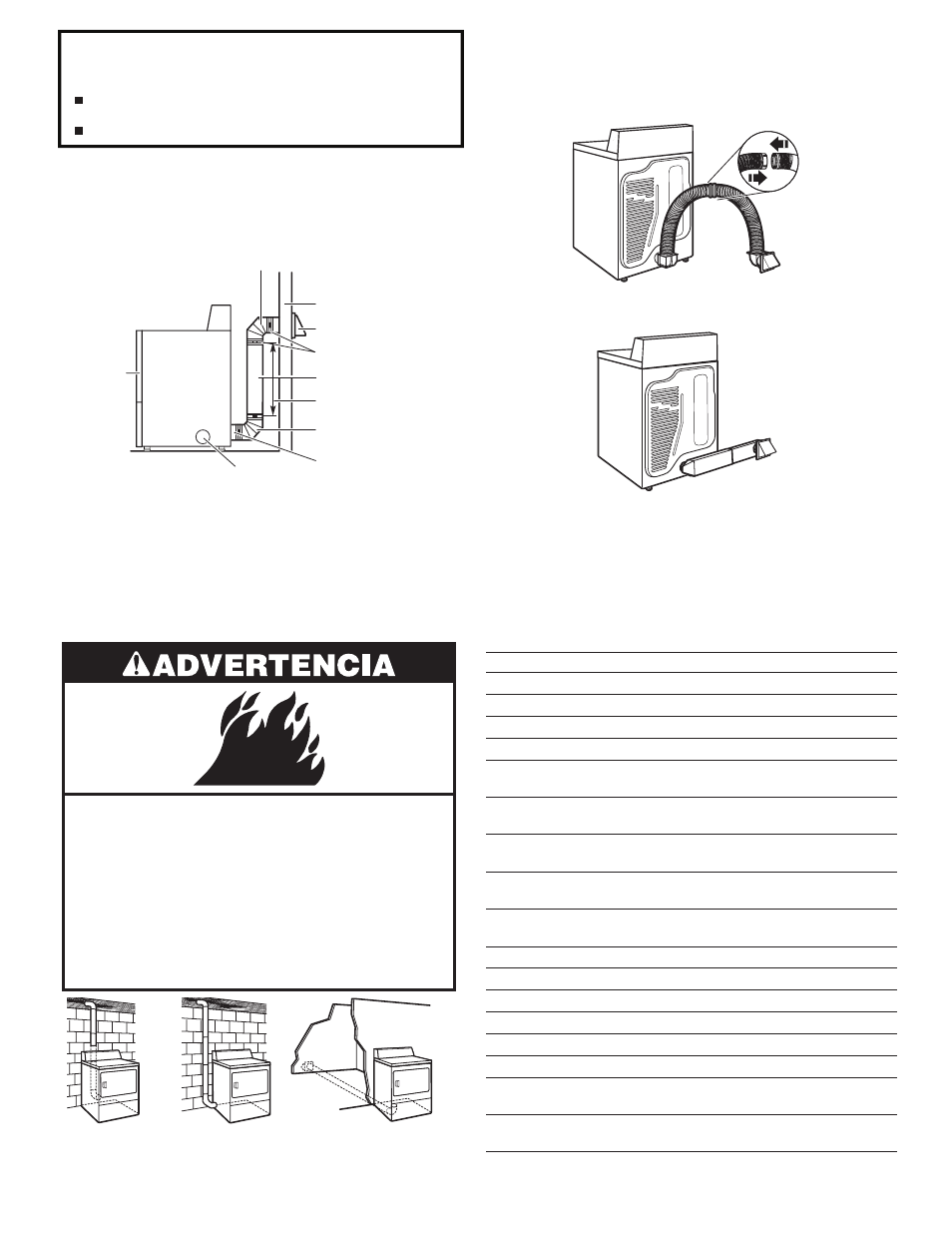

Planificación del sistema de ventilación
Instalaciones recomendadas de ventilación
Las instalaciones típicas tienen la ventilación de la secadora en la
parte posterior de la misma. Otras instalaciones son posibles.
A. Secadora
B. Codo
C. Pared
D. Capota de ventilación
E. Abrazaderas F. Ducto de escape de metal rígido o flexible
G. Longitud necesaria del ducto de escape
para conectar los codos
H. Salida de escape
I. Salida de escape lateral opcional
A B C
A. Instalación estándar con ventilación por la parte posterior y
conexión indirecta
B. Instalación de ventilación lateral a la izquierda o a la derecha
C. Instalación con ventilación por la parte inferior
Instalaciones opcionales de escape:
El ducto de escape se puede convertir para salir hacia el lado
derecho, izquierdo o a través del fondo (juego de ventilación de
4 direcciones). Cada juego incluye instrucciones paso a paso. Para
obtener información sobre el pedido, vea “Juegos de ventilación”.
Para obtener más información, vea “Juegos de ventilación”.
Instalaciones alternativas para espacios angostos
Los sistemas de ventilación vienen en una amplia gama.
Seleccione el tipo más apropiado para su instalación. A
continuación se ilustran dos tipos de instalación para espacios
angostos. Consulte las instrucciones del fabricante.
Instalación por la parte superior (también está
disponible con un codo de desviación)
Instalación de periscopio
NOTA: Se pueden adquirir los siguientes juegos para
instalaciones alternas en espacios limitados.
Juegos de ventilación
Para más información, llame al 1-800-344-1274
en los EE. UU. ( 1-800-807-6777 en Canadá) o visítenos
en www.maytagreplacementparts.com .
Número de pieza Descripciones
8171587RP Periscopio metálico de 0" a 5"
4396037RP Periscopio metálico de 0" a 18"
4396011RP Periscopio metálico de 18" a 29"
4396014 Periscopio metálico de 29" a 50"
4392892 Periscopio metálico DuraVent™ para pared
W10186596 Juego de ventilación de 4 direcciones (gris
universal)
4396028 Juego de ventilación Sure Connect™
(instalación por la parte superior)
4396009RP Ducto de conexión universal de 5', ducto de
escape flexible para secadora
4396010RP Ducto de escape de 6' SecureConnect™, duc-
to de escape flexible para secadora
4396013RB Juego para el instalador del ducto de escape
para secadora
4396033RP Ducto de escape flexible de 5' con abrazaderas
4396727RP Ducto de escape flexible de 8' con abrazaderas
4396004 Codo de desviación para secadora
4396005 Codo de desviación para pared
4396006RW Codo para espacios reducidos DuraSafe™
4396007RW Capota de ventilación a través de la pared
4396008RP Abrazaderas de acero de 4" para ducto de
escape para secadora (paquete de 2)
8212662 Capota de ventilación de montaje al ras tipo
persiana de 4"
La ventilación incorrecta puede ocasionar acumulación
de humedad y pelusa en el interior, lo que puede dar
como resultado:
Daños de humedad en la madera, los muebles, pintura,
empapelado, alfombras, etc.
Problemas en la limpieza de la casa y de salud.
Peligro de Incendio
Cubra los orificios de escape que no se utilicen
con un juego de cubierta de escape del
fabricante.
Comuníquese con su distribuidor local.
No seguir estas instrucciones puede ocasionar
un incendio, choque eléctrico, lesiones graves o
incluso la muerte.
