26
Dispositions spéciales pour les installations dans une
maison mobile :
Le système d’évacuation doit être solidement fixé à une section
non combustible de la structure de la maison mobile et ne doit
pas se terminer en dessous de la maison mobile. Acheminer le
conduit d’évacuation vers l’extérieur.
Déterminer l’itinéraire d’acheminement du conduit :
■ Choisir l’itinéraire d’acheminement vers l’extérieur qui sera le
plus direct et le plus rectiligne.
■ Planifier l’installation de façon à introduire un nombre minimal
de coudes et de changements de direction.
■ Si des coudes ou changements de direction sont utilisés,
prévoir autant d’espace que possible.
■
Plier le conduit graduellement pour éviter de le déformer.
■ Utiliser le moins possible de changements de direction à 90°.
Tableau des systèmes d’évacuation
Nombre de
changements
de direction à
90° ou coudes
Type de conduit
d’évacuation
Hottes d’évacuation
de type boîte ou à
persiennes
Type incliné
1
4
3
2
0 Métallique rigide
Métallique rigide
Métallique rigide
Métallique rigide
Métallique rigide
64 pi (20 m)
54 pi (16,5 m)
44 pi (13,4 m)
35 pi (10,7 m)
27 pi (8,2 m)
58 pi (17,7 m)
48 pi (14,6 m)
38 pi (11,6 m)
29 pi (8,8 m)
21 pi (6,4 m)
Le tableau des systèmes d’évacuation indique les critères
d’évacuation qui vous aideront à obtenir une performance de
séchage idéale.
Déterminer la longueur du conduit et les coudes
nécessaires pour la meilleure performance de séchage :
■ Utiliser le tableau des systèmes d’évacuation suivant
pour déterminer le type de matériel d’évacuation et les
combinaisons de hotte acceptables.
REMARQUE : Ne pas utiliser de conduits de longueur
supérieure à la valeur spécifiée dans le tableau des systèmes
d’évacuation. Si la longueur du circuit est supérieure à la
valeur spécifiée dans le tableau, on observera :
■ Un cycle de vie réduit de la sécheuse.
■ Une réduction du rendement, avec temps de séchage
plus long et une plus grande consommation d’énergie.
REMARQUE : Les installations d’évacuation du conduit par le
côté ou par le bas comportent un changement de direction а 90°
а l’intérieur de la sécheuse. Pour établir la longueur maximale du
conduit, ajouter un changement de direction à 90° au tableau.

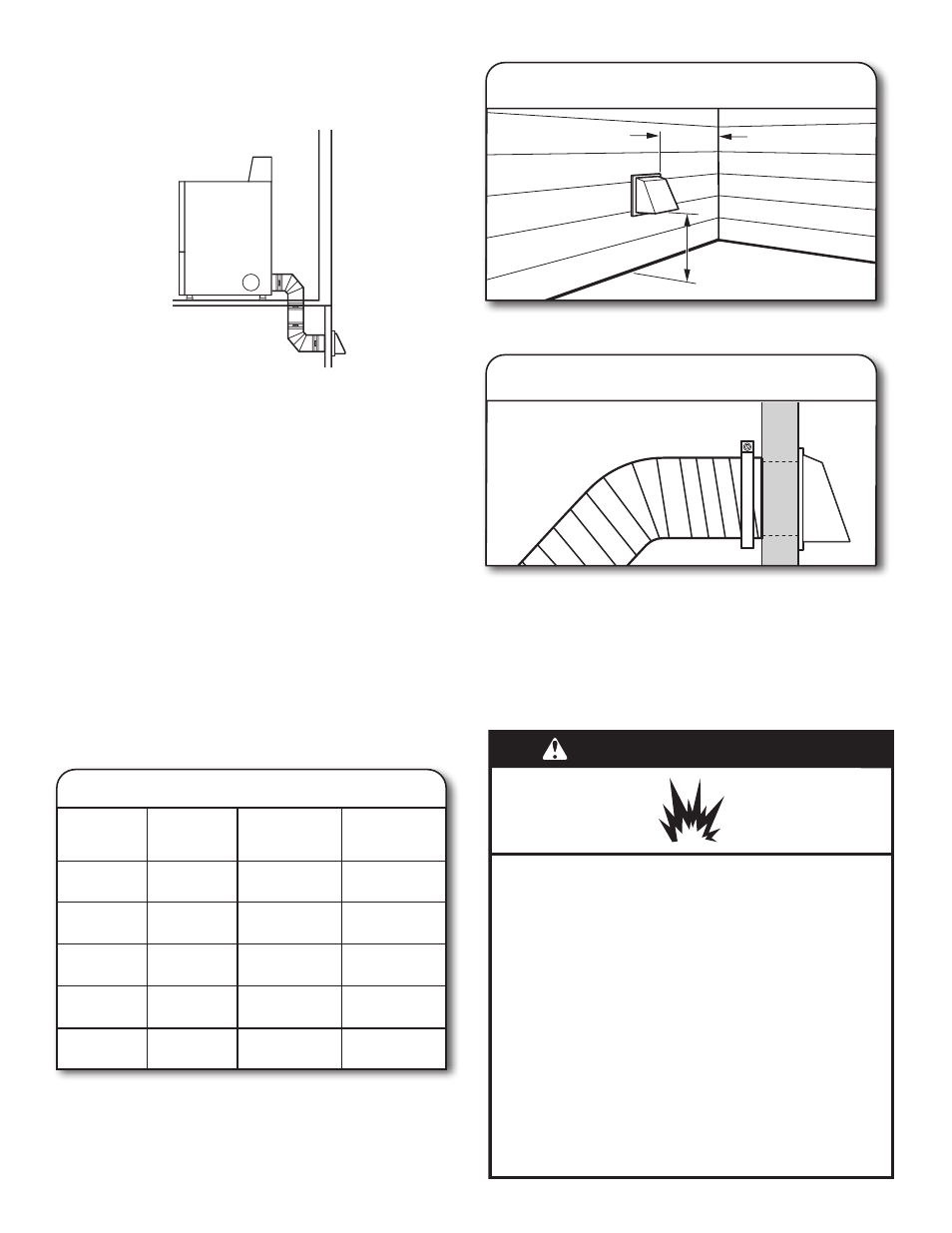

Installation du conduit d’évacuation
12 po minimum
(305 mm)
12 po minimum
(305 mm)
1.
Installer le clapet d’évacuation
Installer le clapet d’évacuation et utiliser un composé de
calfeutrage pour calfeutrer le côté extérieur de l’ouverture
murale autour du clapet d’évacuation.
2.
Raccorder le conduit d’évacuation
au clapet
Le conduit doit être placé par-dessus le clapet d’évacuation.
Fixer ensemble le conduit et le clapet avec une bride de 4 po
(102 mm). Acheminer le conduit jusqu’à l’emplacement de
la sécheuse en utilisant le chemin le plus rectiligne possible.
Éviter les changements de direction à 90°. Utiliser des brides
pour sceller tous les joints. Ne pas utiliser de ruban adhésif
pour conduit, de vis ou autres dispositifs de fixation qui se
prolongeraient à l’intérieur du conduit pour fixer le conduit
d’évacuation; ceux-ci pourraient retenir la charpie.
Raccordement au gaz
Risque d'explosion
Utiliser une canalisation neuve d'arrivée de gaz
approuvée par CSA International.
Installer un robinet d'arrêt.
Bien serrer chaque organe de connexion de la
canalisation de gaz.
En cas de connexion au gaz propane, demander à une
personne qualifiée de s’assurer que la pression de gaz
ne dépasse pas 330 mm (13 po) de la colonne d’eau.
Par personne qualifiée, on comprend :
le personnel autorisé de chauffage,
le personnel autorisé d’une compagnie de gaz, et
le personnel d’entretien autorisé.
Le non-respect de ces instructions peut causer
un décès, un explosion ou un incendie.
AVERTISSEMENT
