Conexión eléctrica
SMA Solar Technology AG
64
SC125_560HE-IES083220
Instrucciones de instalación
Cableado de CC Sunny Central 500HE / Sunny Central 560HE
En los armarios de inversores Sunny Central del tipo
500HE y 560HE, los fusibles de entrada de CC no están
incluidos. Éstos se encuentran fuera del inversor en los
colectores de fusible de CC (Sunny Main Box), que son
dimensionados según el proyecto. En la Sunny Main Box
se conectan las líneas de CC procedentes de las Sunny
String Box a los fusibles de CC.

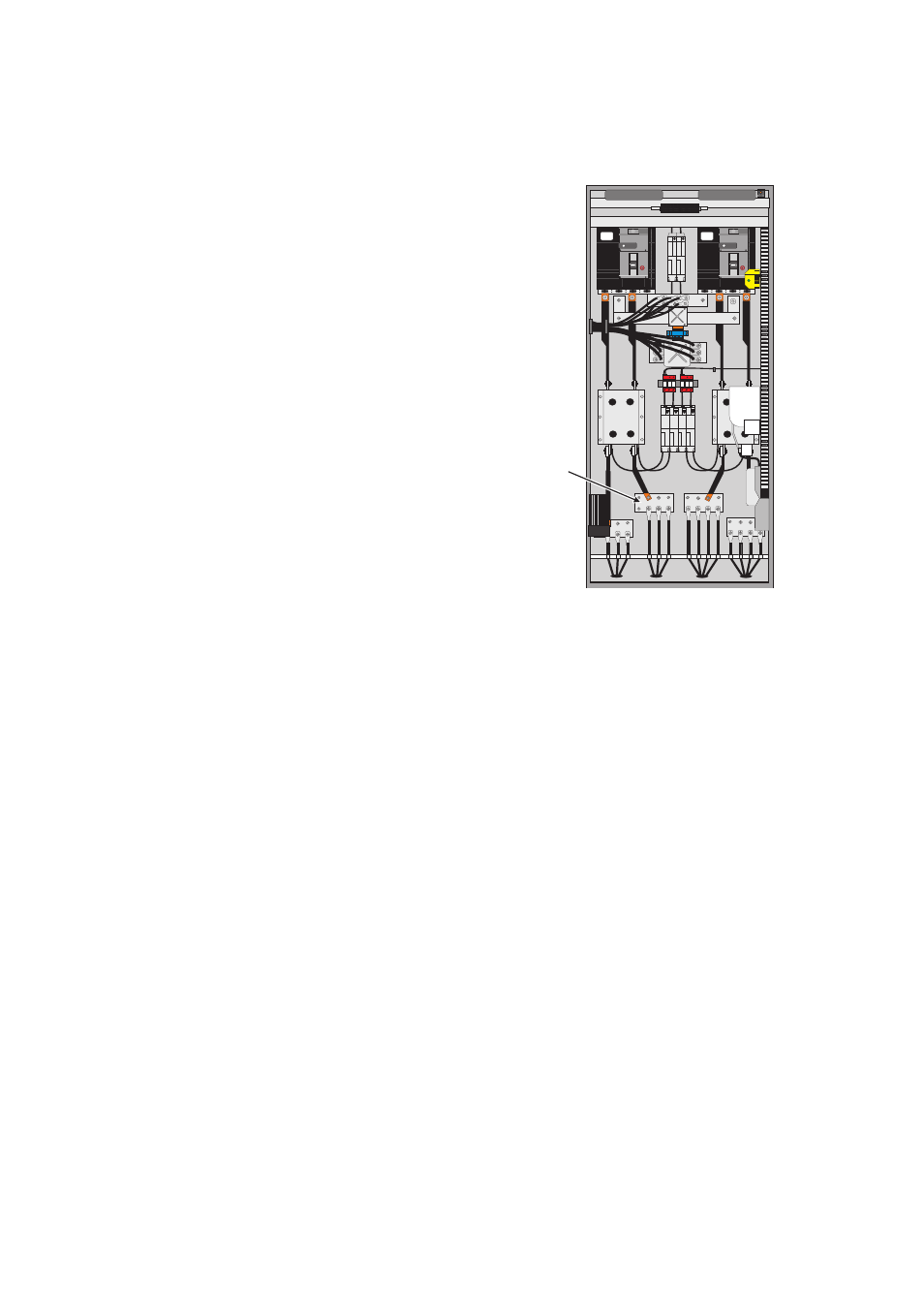

Las líneas principales de CC procedentes de la Sunny
Main Box se conectan a las barras colectoras de CC en
el Sunny Central (A).
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
A
