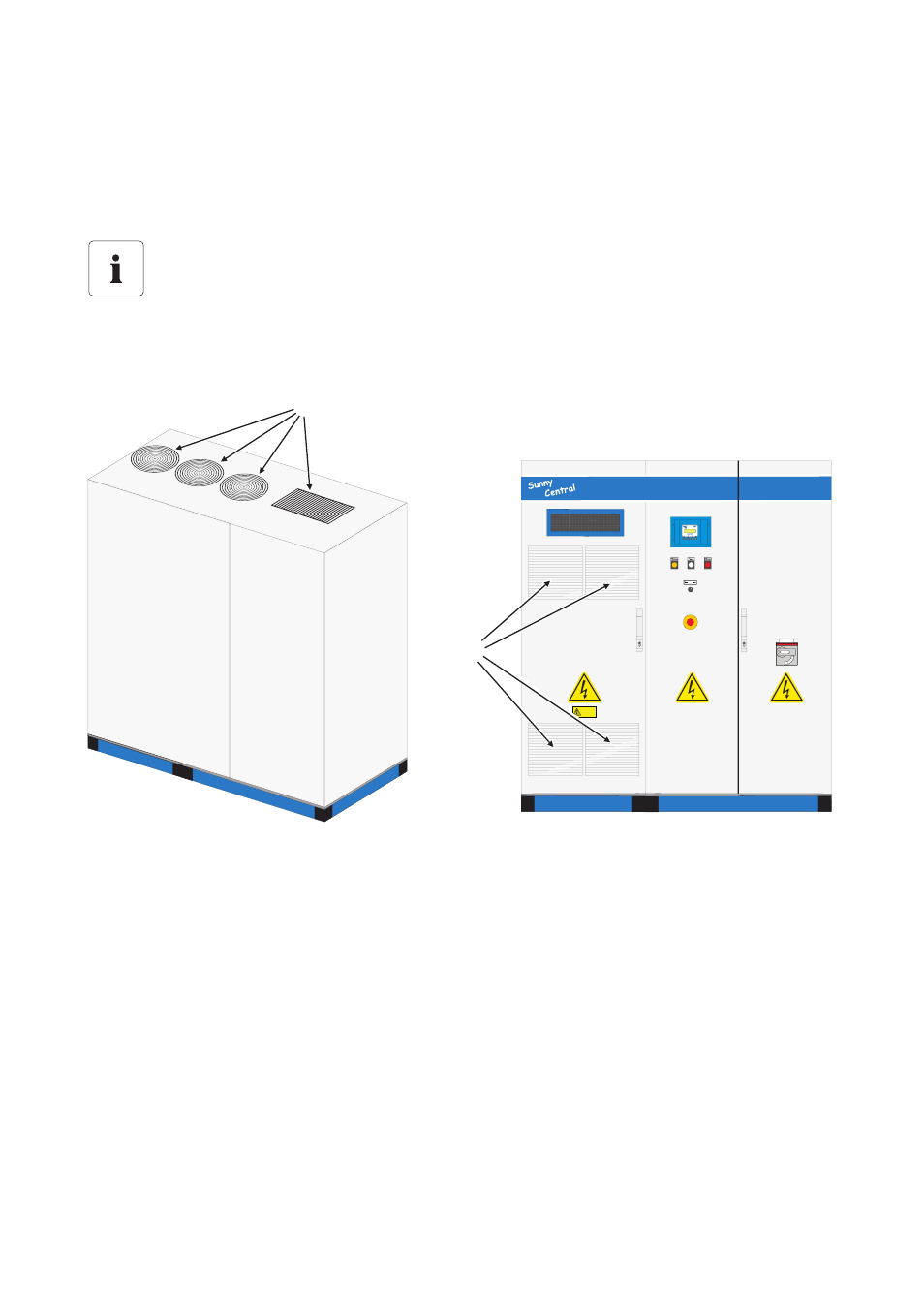

Vista general de las aperturas de entrada y salida de aire
Por medio de algunos ejemplos se muestra la ubicación exacta y el tamaño de cada rejilla de
ventilación tanto para la entrada de aire sobre la parte delantera como para la salida de aire en el
techo o sobre la parte trasera de los armarios de distribución.
Sunny Central 100LV / Sunny Central 150 / Sunny Central 125LV / Sunny
Central 200
Sunny Central 200HE
Ver la figura de arriba. El armario de CA del Sunny Central 200HE tiene 2 aperturas para la salida
de aire, en lugar de 3 como muestra la figura de arriba.
Las figuras de este capítulo están basadas en un "sistema izquierdo". Para más información
sobre sistemas izquierdos o derechos consulte el capítulo 4.1.4 "Sala técnica eléctrica"
(21).
A
Salida de aire
B
Entrada de aire
