5.1.2 Versión HE: Conexión de cables eléctricos
Sunny Central 200HE / Sunny Central 250HE / Sunny Central 350HE
En el puente del inversor en el armario de CC/inversor están conectados tres cables eléctricos
(U1, V1, W1) por componente de potencia que, a su vez, deben ser conectados en el armario de
CA a los bornes correspondientes (U1, V1, W1) del choque del filtro senoidal. Los cables están
provistos con terminales y cortados a medida, por lo que su conexión con las lengüetas de contacto
es inequívoca.

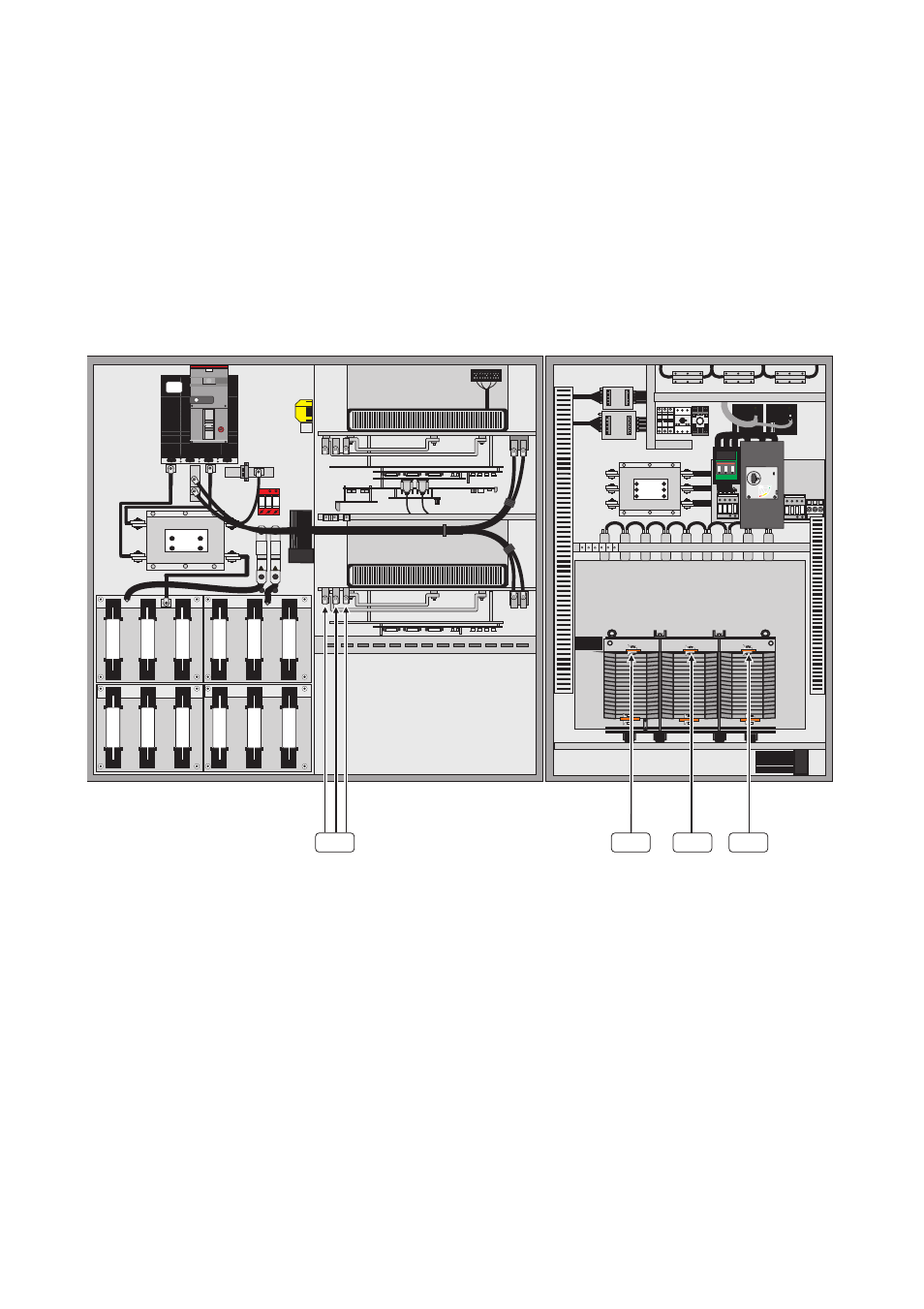

Conexión del choque del filtro senoidal en el armario de CA del Sunny Central350HE
A
Barras de conexión para el componente de potencia
B
Barras de conexión para el filtro senoidal
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
L1
L2
L3
L1
L2
L3
A
B
B
B
