5.1.7 Comunicación para la monitorización de aislamiento
El elemento de monitorización de aislamiento se encuentra en el armario de CC. El Sunny Central
Control se conecta al elemento de monitorización de aislamiento mediante un cable de datos de dos
conductores de esta manera:
• Conexión: M (+) borne monitorización de aislamiento: conductor marrón
• Conexión: M (-) borne monitorización de aislamiento: conductor blanco

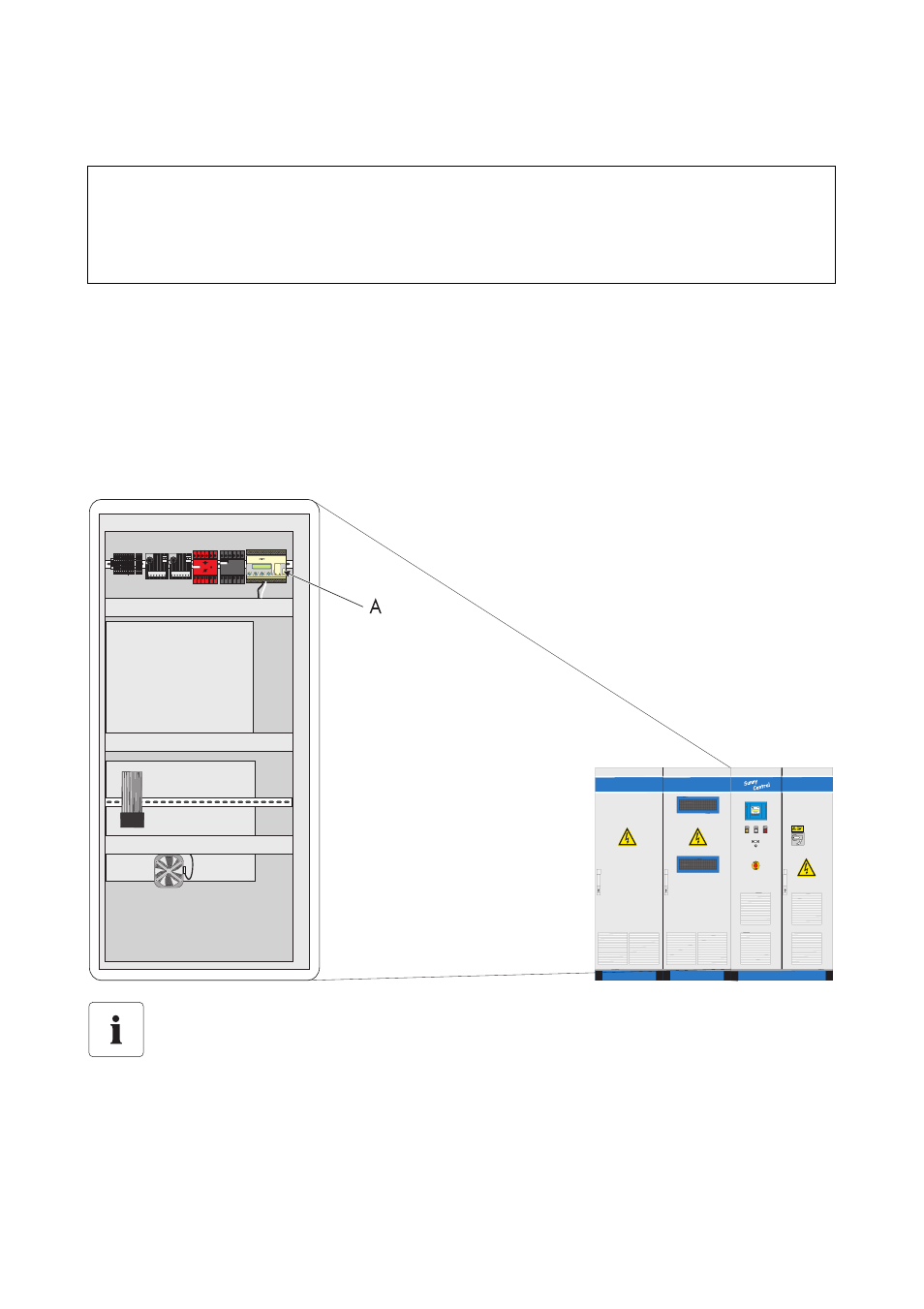

Monitorización de aislamiento con cable de datos conectado (A) en el Sunny Central 500HE y el
Sunny Central 560HE
¡PRECAUCIÓN!
El cableado puede resultar dañado por una instalación incorrecta.
• Tienda el cable de conexión en la canaleta.
Posición del borne de conexión de la monitorización de aislamiento
Mediante la designación de los medios de producción (BMK) y el esquema de conexiones
suministrado puede determinar con exactitud la ubicación del borne de conexión de la
monitorización de aislamiento.
