SMA SC 100LV-560HE Manual del usuario
Página 35
SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SC125_560HE-IES083220
35
Procedimiento para el cableado eléctrico:
1. Primero se conecta el componente de potencia inferior, después el del centro y por último el
superior.
2. Asegure los cables eléctricos mediante las abrazaderas suministradas en las grampas de carril
correspondientes.
3. Pase los cables por la pared lateral abierta por encima de las chapas del suelo del armario,
introdúzcalos en el armario de CA y conéctelos al choque del filtro senoidal.

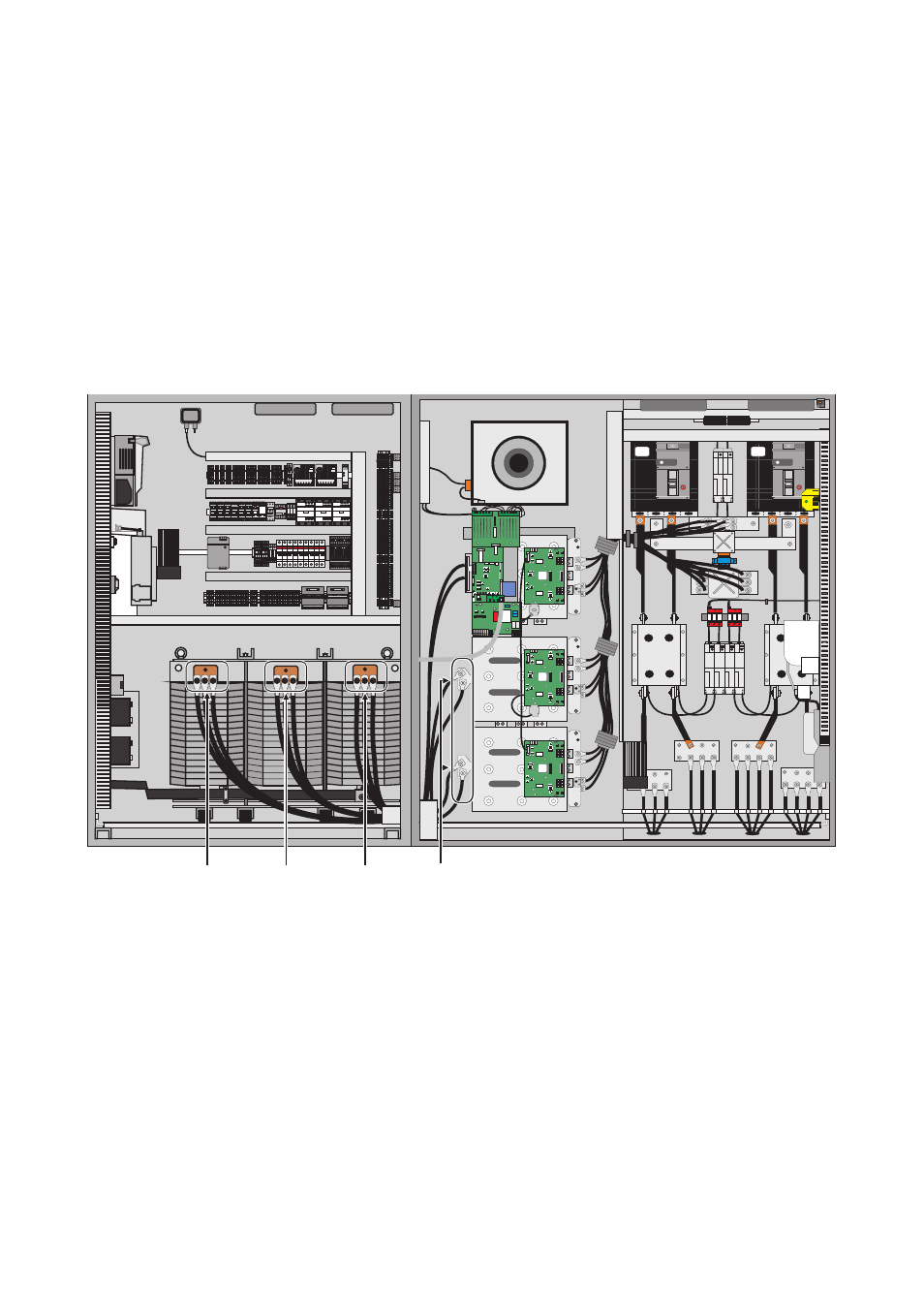

La figura siguiente muestra las barras de conexión a los tres componentes de potencia en el armario
de CC / inversor y la conexión de los cables eléctricos al filtro senoidal en el armario de CA del
Sunny Central 500HE / Sunny Central 560HE.
A
Barras de conexión para el choque del filtro senoidal
B
Barras de conexión para el componente de potencia
L-
L+
L-
L+
L-
L+
H1-02
H1-02
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
M3-810
M3-810
L+
L-
L+
L-
A
B
A
A
