SMA Solar Technology AG Montaje
Instrucciones de instalación SC125_560HE-IES083220 21
4.1.4 Sala técnica eléctrica
Para el montaje y la conexión del inversor central Sunny Central tenga en cuenta el DIN VDE 0100
partes 729 y 731. que contiene los requerimientos para locales de trabajos eléctricos, para el
montaje de instalaciones de fuerza de hasta 1000 V, así como el ancho mínimo de pasillos y vías de
escape.
Estaciones MV
Los inversores de la serie HE se suelen montar en una caseta de hormigón compacta, normalmente
en un "sistema izquierdo" y un "sistema derecho" frente a frente. El montaje deberá realizarse de
acuerdo a las directrices de la VDE para salas técnicas eléctricas cerradas. En la figura abajo se
muestra un sistema izquierdo y un sistema derecho.
En este caso se deberán montar los armarios de CA tocando el tabique de separación a la sala de
transformadores, para poder realizar el cableado eléctrico de CA con el transformador
cómodamente.
Ancho de paso requerido en salas técnicas
Para la realización del ancho de paso requerido deberán respetarse los siguientes puntos:
• Con la puerta del armario de distribución abierta al máximo debe quedar un
espacio de por lo menos 500 mm (vía de escape); véase DIN VDE 0100 partes
729 y 731.
• Para cumplir el ancho de paso requerido en el caso del montaje de inversores en
dos filas frente a frente (p. ej. en una caseta de hormigón), no podrán abrirse las
puertas de los armarios de ambas filas a la vez.

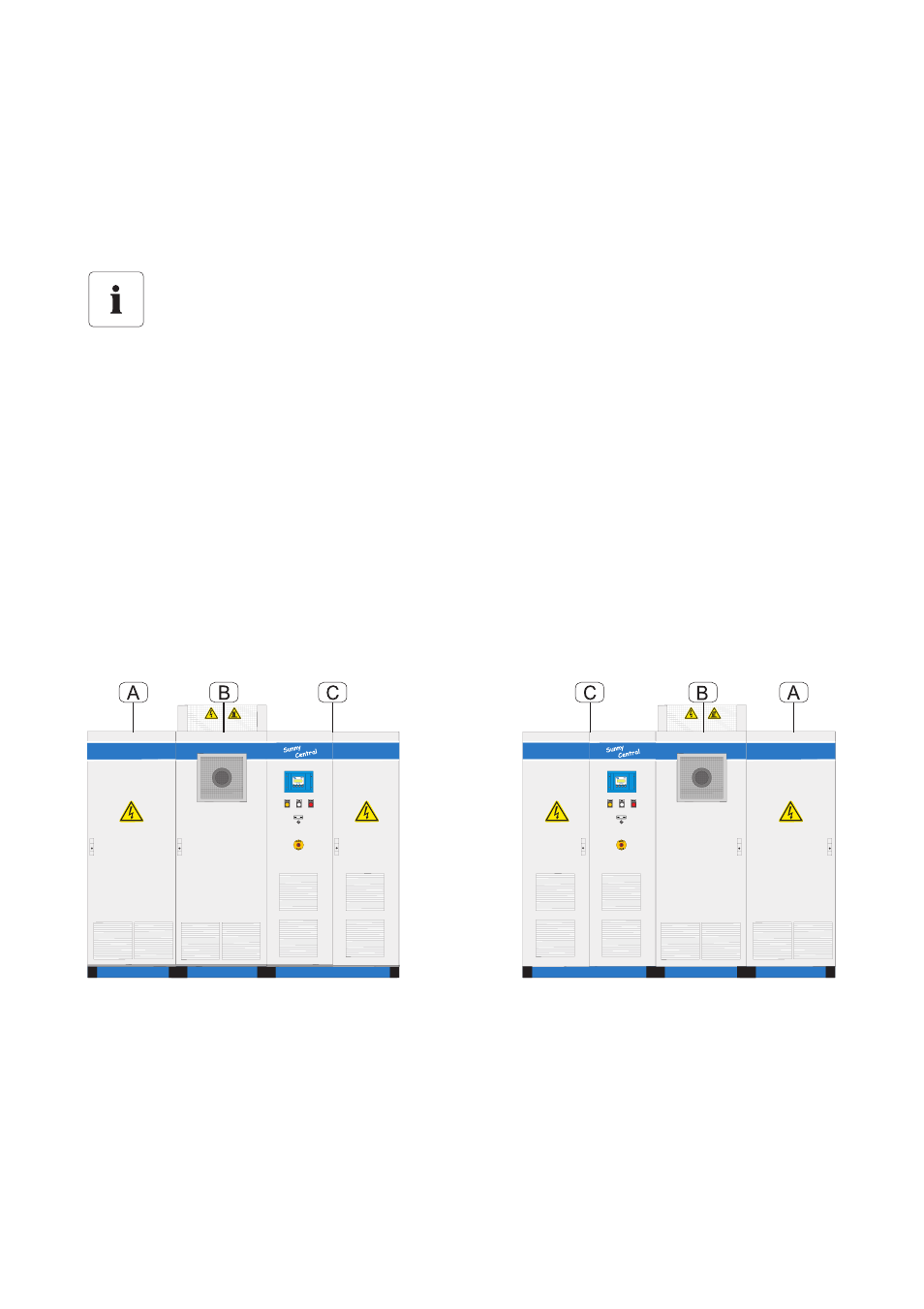

Sistema izquierdo Sistema derecho
A Armario CC
B Armario inv
C Armario CA
