SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SC125_560HE-IES083220
45
Cableado del Team para el Miembro del Team
Para el cableado interno del Miembro del Team se deben conectar ambos cables de CC
provenientes de la barra colectora del armario de CC en los puntos de conexión (Shunt y fusible NH)
del contactor del Team. El contactor del Team se encuentra en el armario de CA en la placa de
montaje delantera.

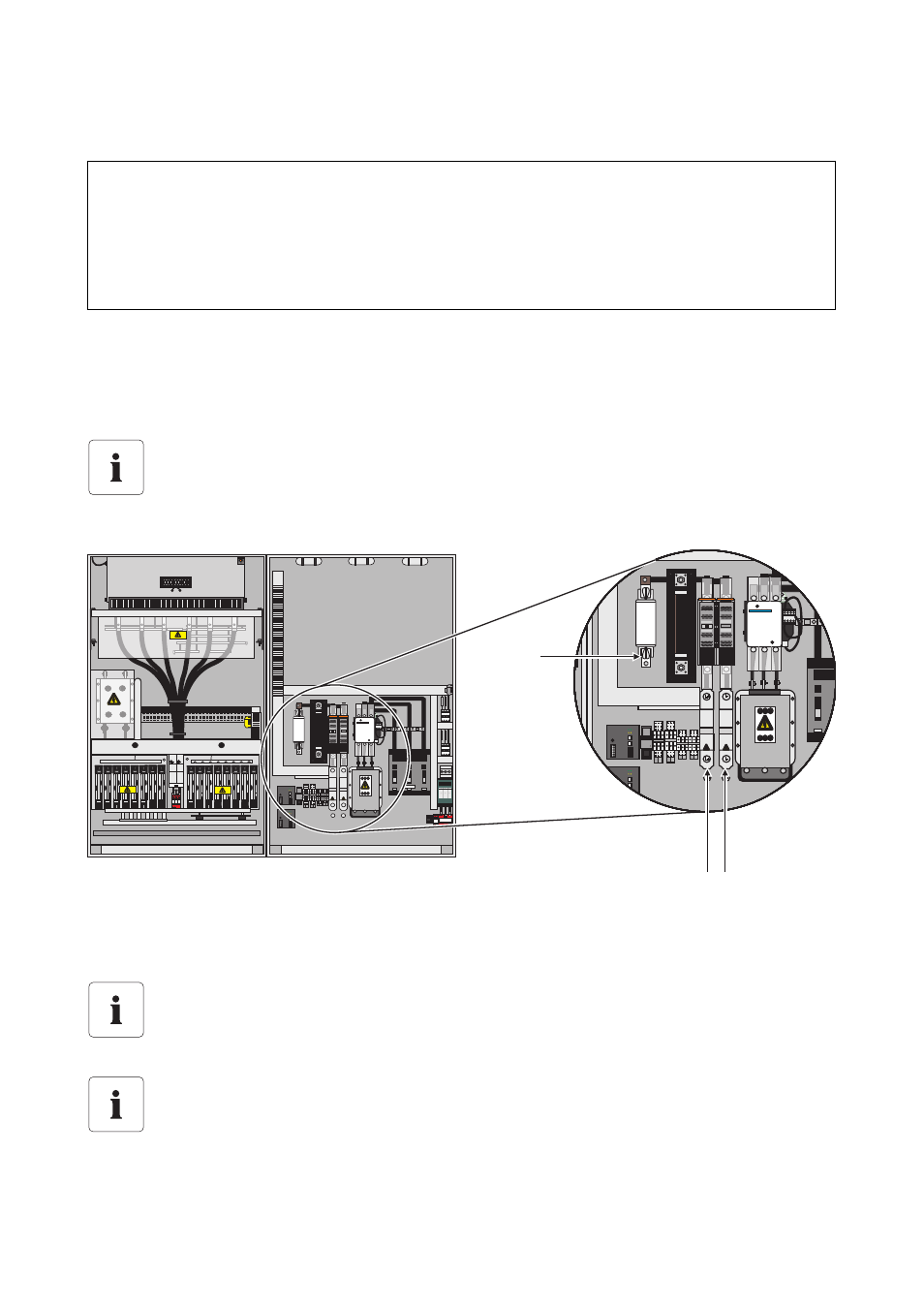

Contactor del Team para el cableado de Team del Miembro del Team en el Sunny Central 250HE
¡ATENCIÓN!
El Sunny Central puede resultar dañado por un cableado incorrecto.
• ¡Fíjese en la rotulación de los cables de Team al conectarlos al contactor del Team!
• Compruebe la polaridad de los cables de CC.
Prueba del cableado
Durante la conexión de los cables eléctricos asegúrese de atornillar bien los tornillos.
A
Puntos de conexión para el cableado interno del Team
B
Puntos de conexión para el cableado externo del Team
Conexión en Team externa
En el capítulo 5.2.8 "Cableado eléctrico del Team" (65) se explica la conexión en Team
externa.
Posición de los bornes de conexión de las conexiones Team
Mediante la designación de los medios de producción (BMK) y el esquema de conexiones
suministrado puede determinar con exactitud la ubicación de las conexiones Team
internas y externas.
L2 L3
L1
L1 L2 L3
L+
L-
L-
L-
L+
L-
L+
L-
L+
L-
L+
L-
L+
L-
B B
A
