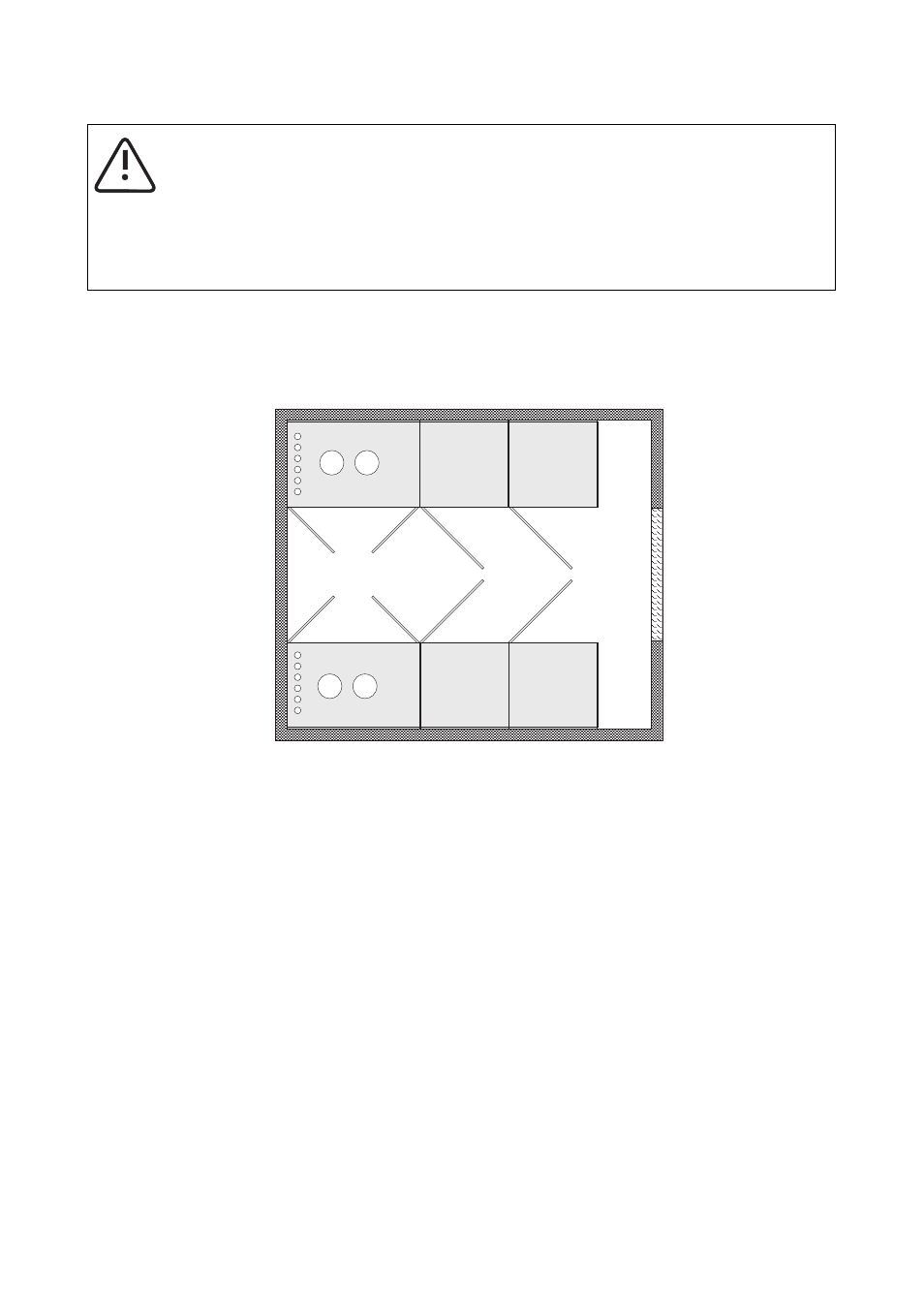

A continuación se muestra la vista en planta esquemática de los Sunny Central colocados en una
estación. El montaje de los inversores está confeccionado como "sistema derecho" (arriba) y "sistema
izquierdo" (abajo).
4.1.5 Aireación y ventilación
Para enfriar los inversores se requiere de una cantidad adecuada de aire adicional. A fin de
garantizar un funcionamiento seguro y un máximo rendimiento de inyección se deben observar las
temperaturas ambientales admisibles.
El aire necesario es aspirado por las puertas del armario y evacuado por el tejado o la pared
posterior de la unidad (según versión de Sunny Central). De esta manera es posible montar los
equipos uno al lado del otro. Vea el aire necesario y las distancias de separación con la pared en
las "Condiciones de montaje Sunny Central" (documento aparte). En las ranuras de entrada de aire
se encuentran filtros que depuran el aire aspirado.
Si el volumen de aire en el lugar de emplazamiento del Sunny Central no es suficiente, deberán
tomarse medidas correspondientes para proveer más aire (rejillas, soplador, ventilador, etc.).
El aire aspirado deberá cumplir la clasificación 3S2 (ver la siguiente tabla). El inversor puede
funcionar con una humedad relativa del aire del 15 al 95 %.
¡ADVERTENCIA!
Aparición de humo en salas técnicas eléctricas.
Recomendamos la instalación de un indicador de humos en la sala técnica, conectado al
interruptor de emergencia externo del equipo y que desconecta el Sunny Central cuando
se detecta humo.
Armario CA Armario inv Armario CC
Tabique de separ
ación a la
sala de transformador
es
Sal
ida
Armario CA Armario inv Armario CC
