5.1.8 Instalación del sensor de temperatura interno
La medición de la temperatura interna de los armarios de distribución se realiza mediante un sensor
de temperatura. En los armarios de distribución de tipo Sunny Central 350, Sunny Central 350HE,
Sunny Central 500HE y Sunny Central 560HE, el sensor de temperatura viene premontado. En el
resto de los armarios de distribución, el sensor de temperatura se encuentra junto con la entrega
delos inversores en el armario de CC, de allí se lo lleva en el montaje de ambos armarios de
distribución hacia el armario de CA, donde se lo fija.
El sensor de temperatura se fija en el centro del inversor. En el lugar de montaje indicado hemos
premontado tornillos de fijación y una abrazadera.
Fijación del sensor:
1. Abra la carcasa del sensor de temperatura.
2. Atornille bien la parte inferior con los dos tornillos previstos para ese fin en la chapa interior.
3. Por último, cierre la tapa del sensor de temperatura.

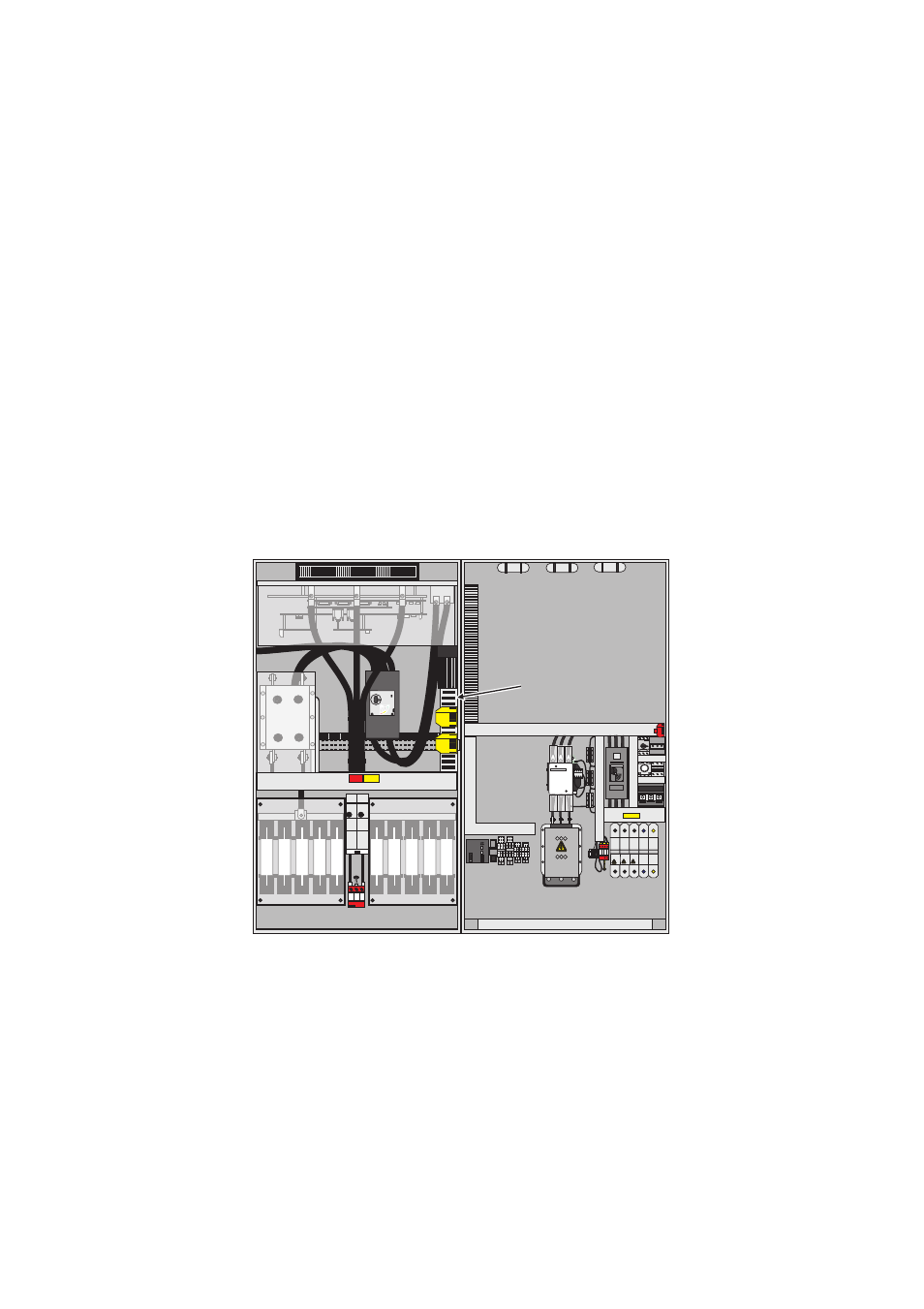

Montaje del sensor de temperatura en el armario de CC en el Sunny Central 150. El sensor de
temperatura se fija a la pared lateral derecha en el armario de CC.
