Conexión eléctrica SMA Solar Technology AG
56 SC125_560HE-IES083220 Instrucciones de instalación
5.2.4 conexión del carril de toma a tierra (PE) en la versión HE
En los Sunny Central 200HE, Sunny Central 250HE y Sunny Central 350HE el carril de toma a tierra
del armario de CA se debe conectar a la conexión equipotencial del lugar de montaje / sala
eléctrica. En los Sunny Central 500HE y Sunny Central 560HE los dos carriles de toma a tierra del
armario de CC y del armario del inversor se deben llevar y conectar por separado a la conexión
equipotencial o por tierra.

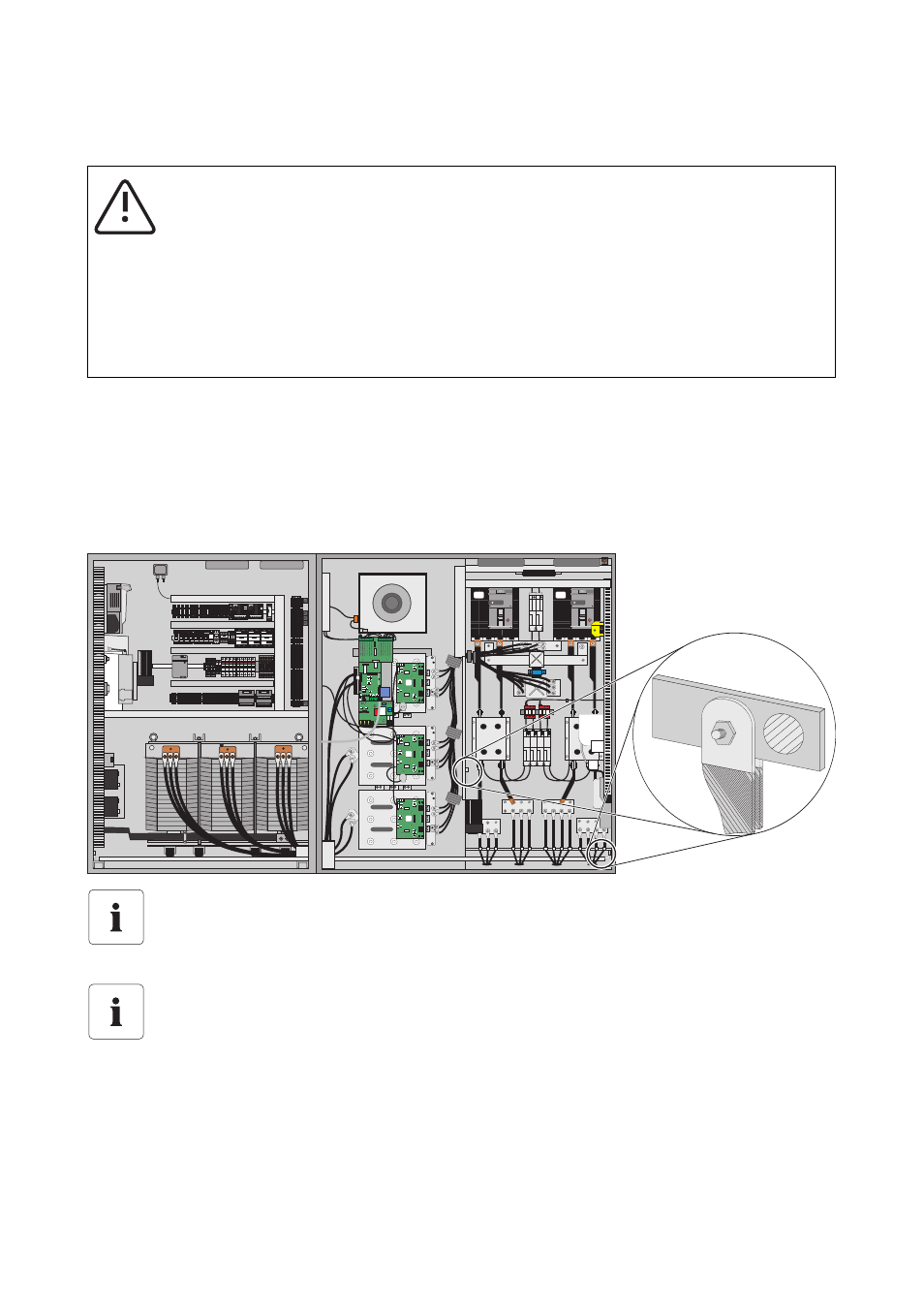

Punto de conexión equipotencial en el Sunny Central 500HE
¡ADVERTENCIA!
¡Peligro de muerte por quemaduras y electrocución tras tocar componentes bajo
tensión!
• No toque los componentes bajo tensión del Sunny Central ni de la red pública ni de
la red de baja tensión.
• Observe todas las prescripciones de seguridad.
• Realice los trabajos sólo cuando el equipo se encuentre apagado y sin tensión.
Dimensionamiento de los cables de la conexión a tierra (PE)
El cable para la conexión de puesta a tierra PE equipotencial debe tener una sección de
al menos 1 x 50 mm².
Posición del carril de toma a tierra (PE)
La posición exacta del carril de toma a tierra (PE) se encuentra, dependiendo del tipo de
modelo, en algunos armarios de distribución detrás de la barra de seguridad en el armario
de CC o detrás del transformador en el armario de CA. Mediante la designación de los
medios de producción (BMK) y el esquema de conexiones suministrado puede determinar
con exactitudla ubicación del carril de toma a tierra (PE).
L-
L+
L-
L+
L-
L+
H1-02 H1-02
L+ L-
L+ L- L+ L-
L+ L-
L+ L-
M3-810 M3-810 M3-810 M3-810
L+ L-
L+ L-
PE
