Conexión eléctrica
SMA Solar Technology AG
38
SC125_560HE-IES083220
Instrucciones de instalación
5.1.5 Conexión entre el Sunny Central Control y el componente de
potencia
Conecte el cable de datos del Sunny Central Control a la placa de gestión operativa en el
componente de potencia. Para ello el cable dispone de un contacto enchufable de 4 polos, blanco,
que se enchufa en la placa de gestión operativa. En la mayoría de los armarios de distribución, la
placa de gestión operativa y la placa de control (ADAPBFS) cuelgan de cabeza en el componente
de potencia por debajo de los componentes de potencia. En los armarios de distribución de los
Sunny Central del tipo 500HE y 560HE se hallan sobre el componente de potencia que se encuentra
más arriba.
La placa de gestión operativa se comunica con la placa de control a través de un cable plano. La
conexión para la clavija del cable de datos se encuentra en la parte derecha de la placa, al lado de
la interfaz de comunicación (Piggy Back).

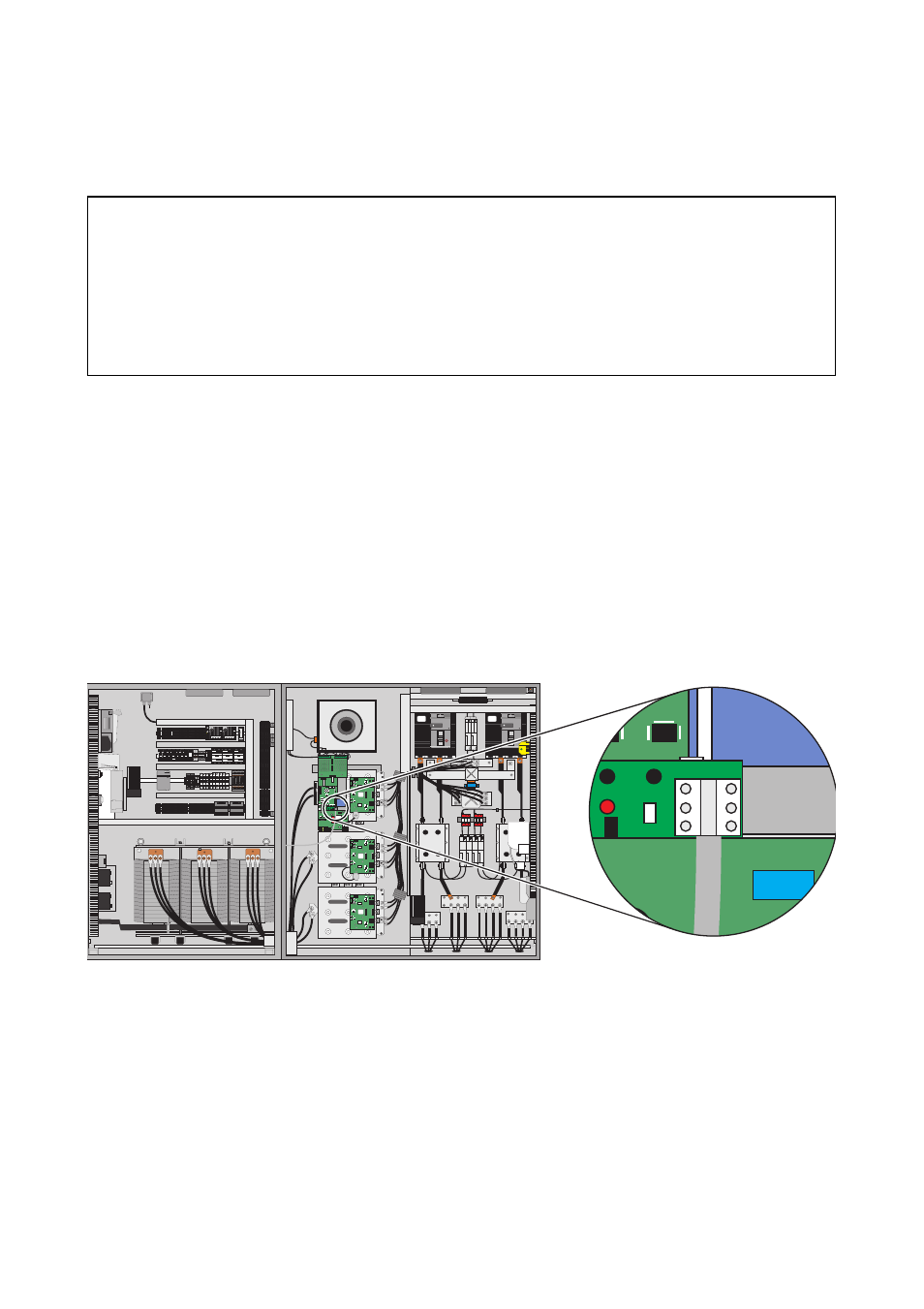

Borne de conexión para el cable de datos Sunny Central 500HE / Sunny Central 560HE
¡PRECAUCIÓN!
El cableado puede resultar dañado por una instalación incorrecta
• No tienda el cable en la canaleta ni paralelo a los cables eléctricos (CEM) sino
• libremente en el armario de distribución.
• Conecte con cuidado el contacto enchufable con la placa.
