H1-02 – SMA SC 100LV-560HE Manual del usuario
Página 63
SMA Solar Technology AG
Conexión eléctrica
Instrucciones de instalación
SC125_560HE-IES083220
63

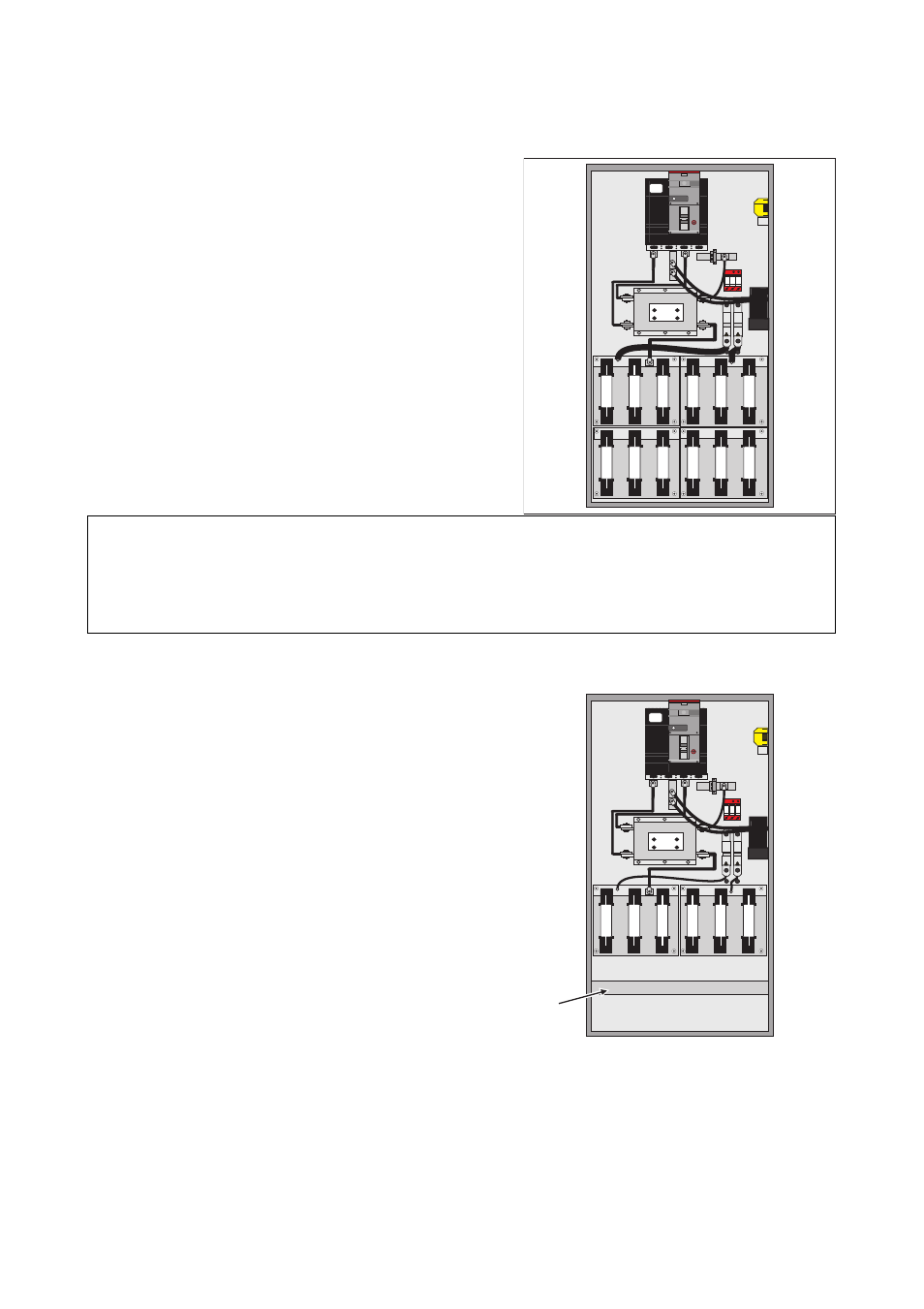

Cableado de CC Sunny Central 350 / Sunny Central 350HE
Por lo general los fusibles de entrada de CC están
dispuestos en el inversor en una fila. En los armarios de
distribución del tipo Sunny Central 350 / Sunny Central
350HE, los fusibles de CC están fijados en dos placas de
montaje instaladas a dos niveles una detrás de la otra. En
la figura a la derecha se muestra la variante particular en
la conexión de líneas de CC en los Sunny Central 350 /
Sunny Central 350HE.
Instalación del cableado de CC:
1. Para la instalación del cableado de CC debe
comenzar asignando los cables a los fusibles CC
de la placa trasera. Para ello se deberá retirar
completamente la placa de montaje anterior
incluidos los portafusibles. Una vez retirada la
placa podrá apreciar la grampa de carril (A),
instalada detrás.
Figura a la derecha: fusibles de CC sobre la placa
de montaje trasera
2. Instale el cableado de CC.
3. Instale la placa de montaje delantera.
4. Instale el cableado de CC restante.
Las entradas protegidas en el lado positivo y negativo
son fusibles NH (excepto el Sunny Central 500HE y el
Sunny Central 560HE) y se conectan en los carriles de
CC L+ y L-.
¡PRECAUCIÓN!
¡Posibles daños en el cableado!
La grampa de carril trasera está instalada detrás de la unidad de fusibles de CC delantera.
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
H1-02
L-
L+
L-
L+
L+
L-
L-
L-
L+
L-
L+
L-
A
