SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SC125_560HE-IES083220 31
En estos Sunny Central, el transformador se encuentra detrás de la placa de montaje delantera del
armario de CA. En el Sunny Central 350, el filtro senoidal se encuentra debajo de los componentes
de potencia en el armario de CC / inversor y el transformador en la parte inferior del armario de CA.

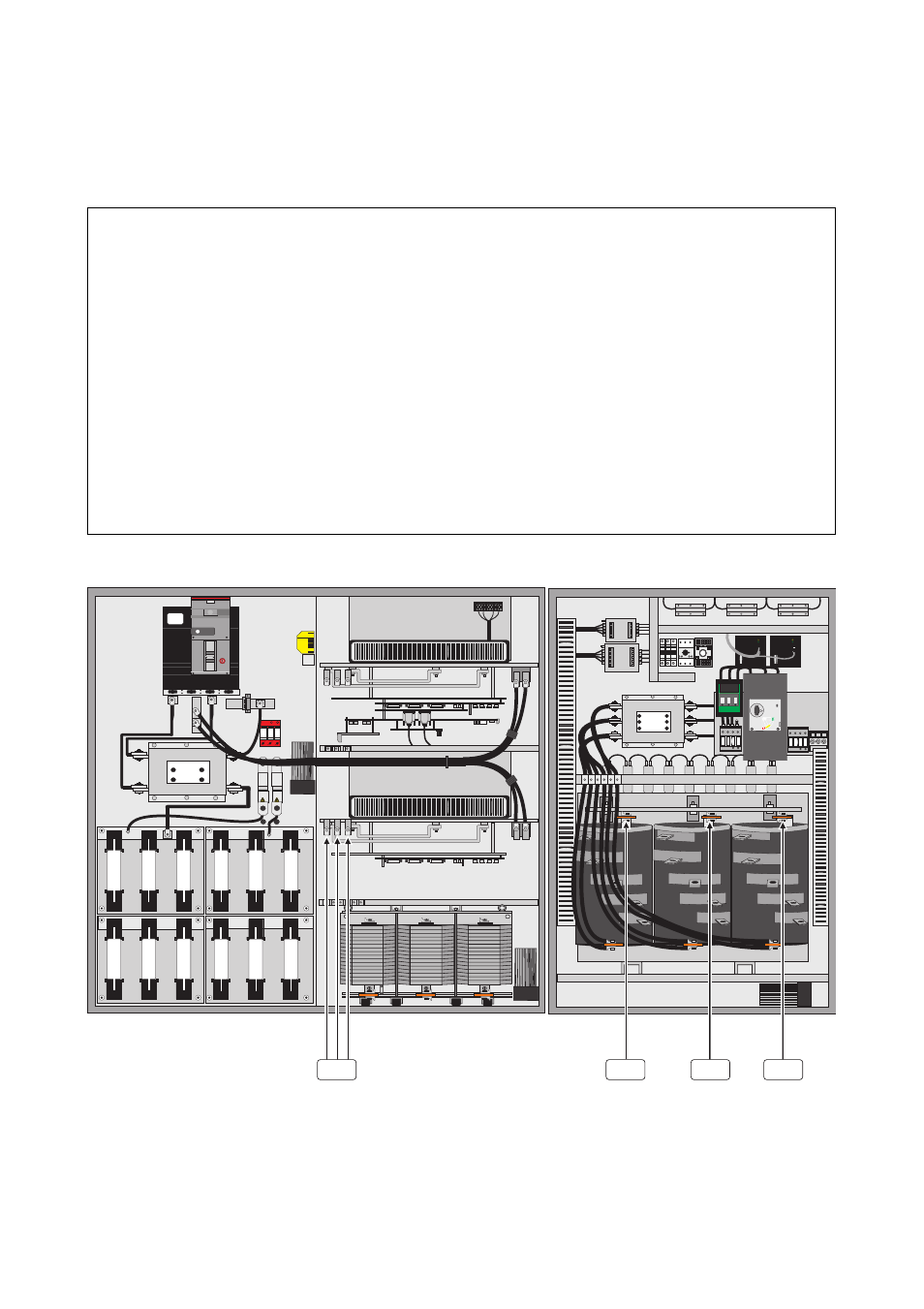

Puntos de conexión U, V, W para cable eléctrico en el Sunny Central 350
¡PRECAUCIÓN!
¡Daños en el funcionamiento del Sunny Central por una conexión defectuosa!
Al conectar los cables eléctricos asegúrese sin falta de conectar las líneas de medición a
las lengüetas de conexión correspondientes.
Tenga en cuenta la siguiente secuencia de conexión:
1. lengüeta de conexión con tornillo insertado para el transformador
2. terminal de cable, cable eléctrico
3. terminal de cable, línea de medición
4. arandela de bloqueo
5. tuerca
A Barras de conexión para el choque del filtro senoidal (armario de CC / inversor)
B Barras de conexión para el transformador (armario de CA)
H1-02
L-
L+
L-
L+
L+ L-
L-
L-
L+ L-
L+ L-
L1
L2
L3
L1
L2
L3
A B B B
