12 Localización de fallos SMA America, LLC
60 SI_TDBOX-IA-spa-IUS122211 Instrucciones de instalación

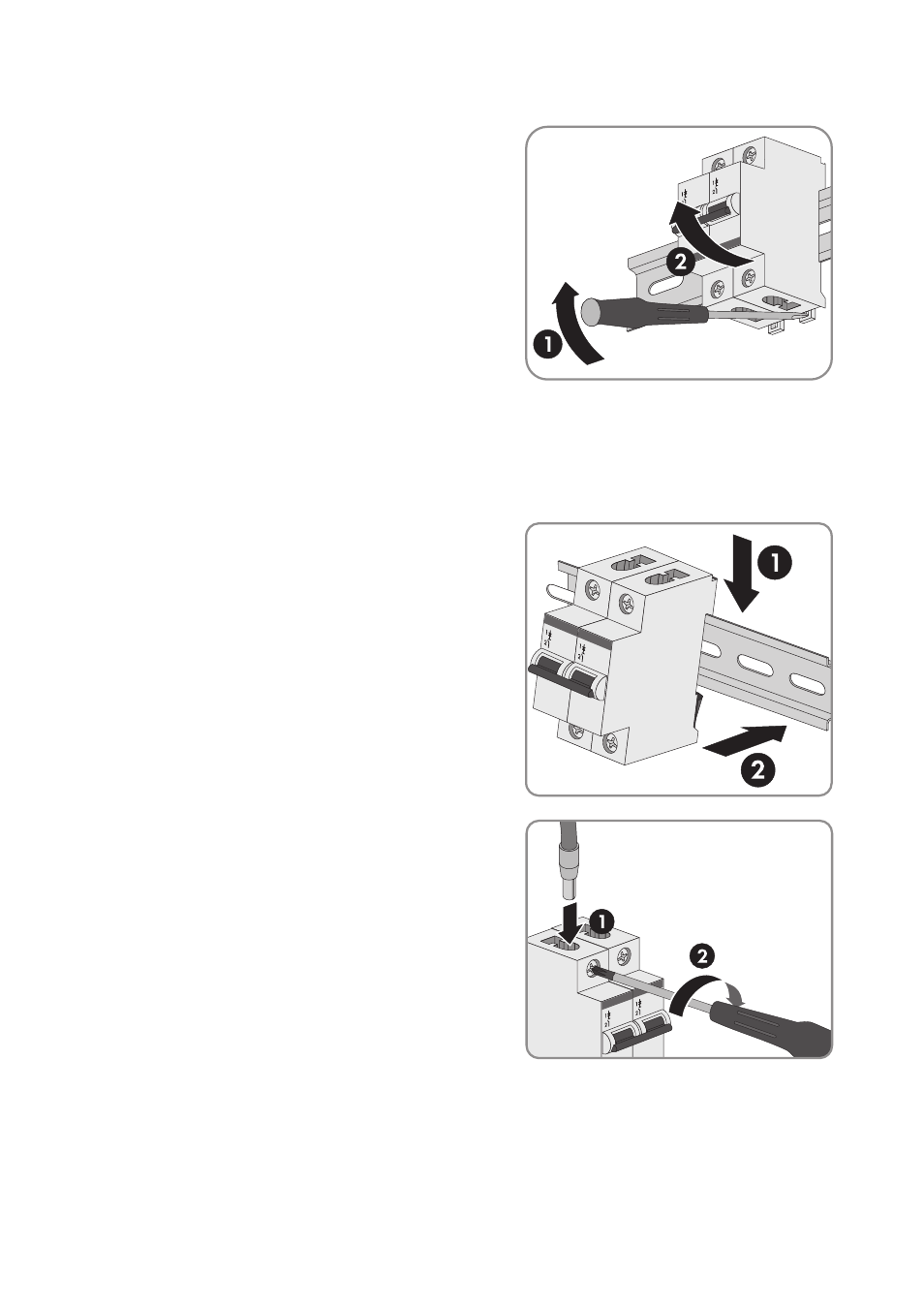

3. Suelte con un destornillador la palanca de
seguridad de cada disyuntor y tire hacia arriba
para separar los disyuntores de los carriles DIN.
4. Asegúrese de que la potencia de seguridad del
nuevo disyuntor se corresponde con la corriente de suministro máxima (de 25 A o 50 A) de la
instalación fotovoltaica
5. Asegúrese de que los disyuntores disponen del certificado de seguridad UL y de que respetan
el valor dado como poder de corte (consulte el capítulo 14 “Datos técnicos”, página 64).
6. Acople los nuevos disyuntores en el canto superior
del carril DIN y presiónelos hacia el canto inferior
del carril DIN hasta que la palanca de seguridad
quede encajada.
7. Introduzca los conductores superiores en los
bornes de rosca superiores y apriete los tornillos
(par de apriete 25 in-lbs. (2.8 Nm)). Utilice para
ello una llave con boca para tornillos PZ 2 o con
otra boca apta para tornillos con cabeza en cruz.
