5 Montaje SMA America, LLC
26 SI_TDBOX-IA-spa-IUS122211 Instrucciones de instalación

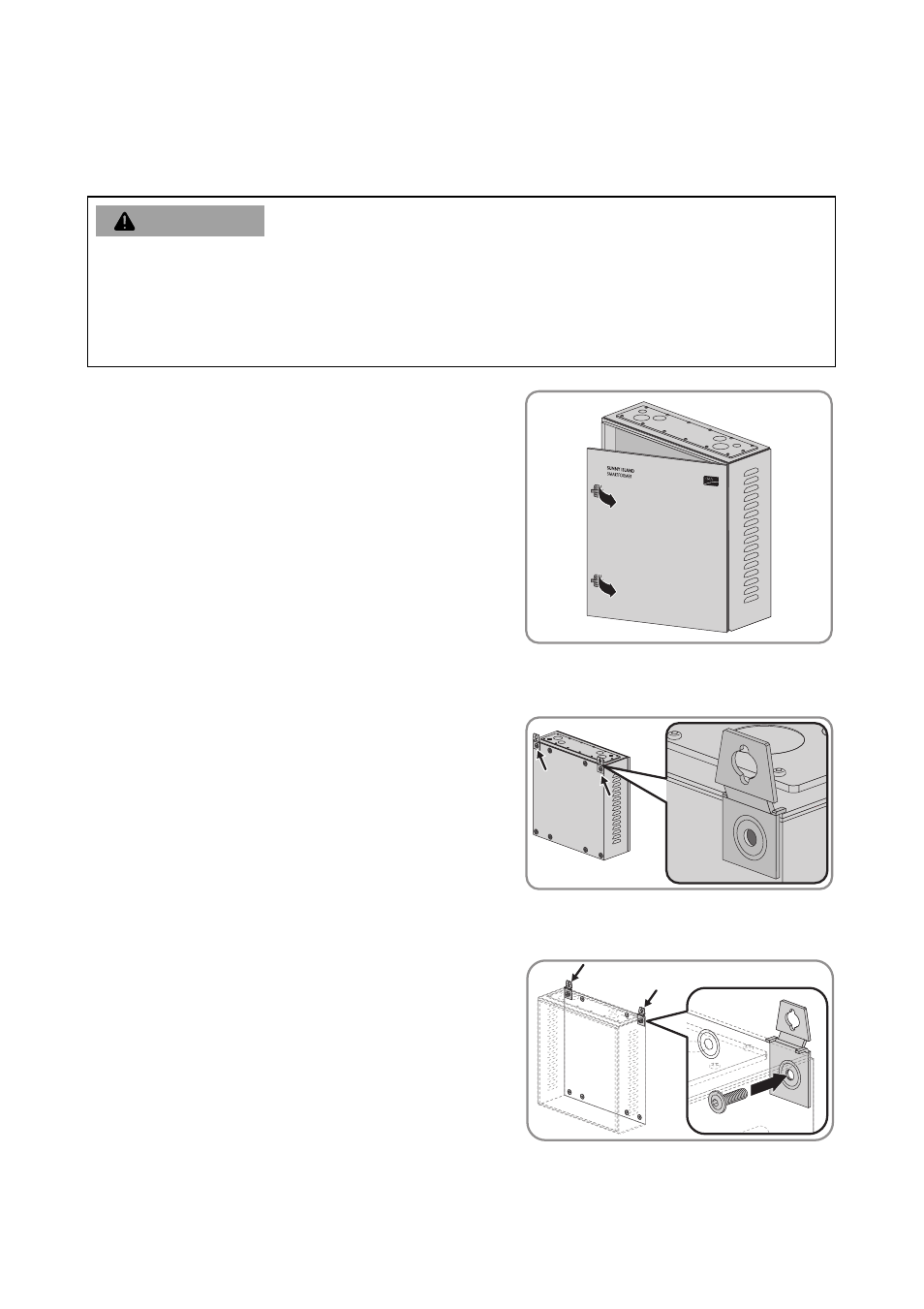

5.2 Colocación de los ganchos de sujeción en la parte trasera de la
carcasa
1. Coloque el Smartformer en una superficie de
sujeción segura y abra la puerta de la carcasa con
las manillas.
2. Desmonte la tapa de protección contra el contacto accidental (consulte el capítulo 9.1).
3. Coloque 2 ganchos de sujeción en las
perforaciones superiores de la parte trasera de la
carcasa. Tenga en cuenta para ello la alineación
de los ganchos de sujeción escogida y coloque los
puentes de los ganchos de sujeción en dirección a
la puerta de la carcasa.
4. Atornille ambos ganchos de sujeción:
• Introduzca por la parte de dentro y a través de
la perforación un tornillo de cabeza Allen con
anillo de junta y acóplelo a la rosca del gancho
de sujeción.
"5&/$*“/
Peligro de lesión por desplome del Smartformer
Por su elevado peso un desplome del Smartformer puede causar contusiones o roturas.
• Para el montaje tenga en cuenta que el Smartformer pesa 132
1
/
2
lbs. (60 kg)
• Asegúrese de que el Smartformer no se deslice ni se vuelque durante el montaje.
