6.5 Conexión de los conductores a los bornes de resorte
Algunos bornes del Smartformer están fabricados como bornes de resorte. Conecte un conductor a
un borne de resorte siguiendo para ello siempre este proceso. Para la conexión de conductores al
relé de deslastre se debe seguir otro proceso (consulte el capítulo 6.10 “Conexión del relé de
deslastre”, página 44).
Herramienta necesaria:
☐ Destornillador (con hoja de máximo 5.5 mm)
1. Introduzca el cable (consulte el capítulo 6.4).
2. Retire el revestimiento.
3. Acorte el conductor por lo menos
3
/
8
in. (10 mm). Así retirará partes dañadas u oxidadas del
material conductor.
4. Pele
3
⁄
4
in. (19 mm) de los conductores.
5. Lleve los conductores hasta el tablero de bornes.
6. Conecte los conductores a los bornes de resorte. Para ello tenga en cuenta que para un
conductor con manga de protección y para un conductor de hilo de Litz grueso o alambre
completo sirven 2 procesos distintos:

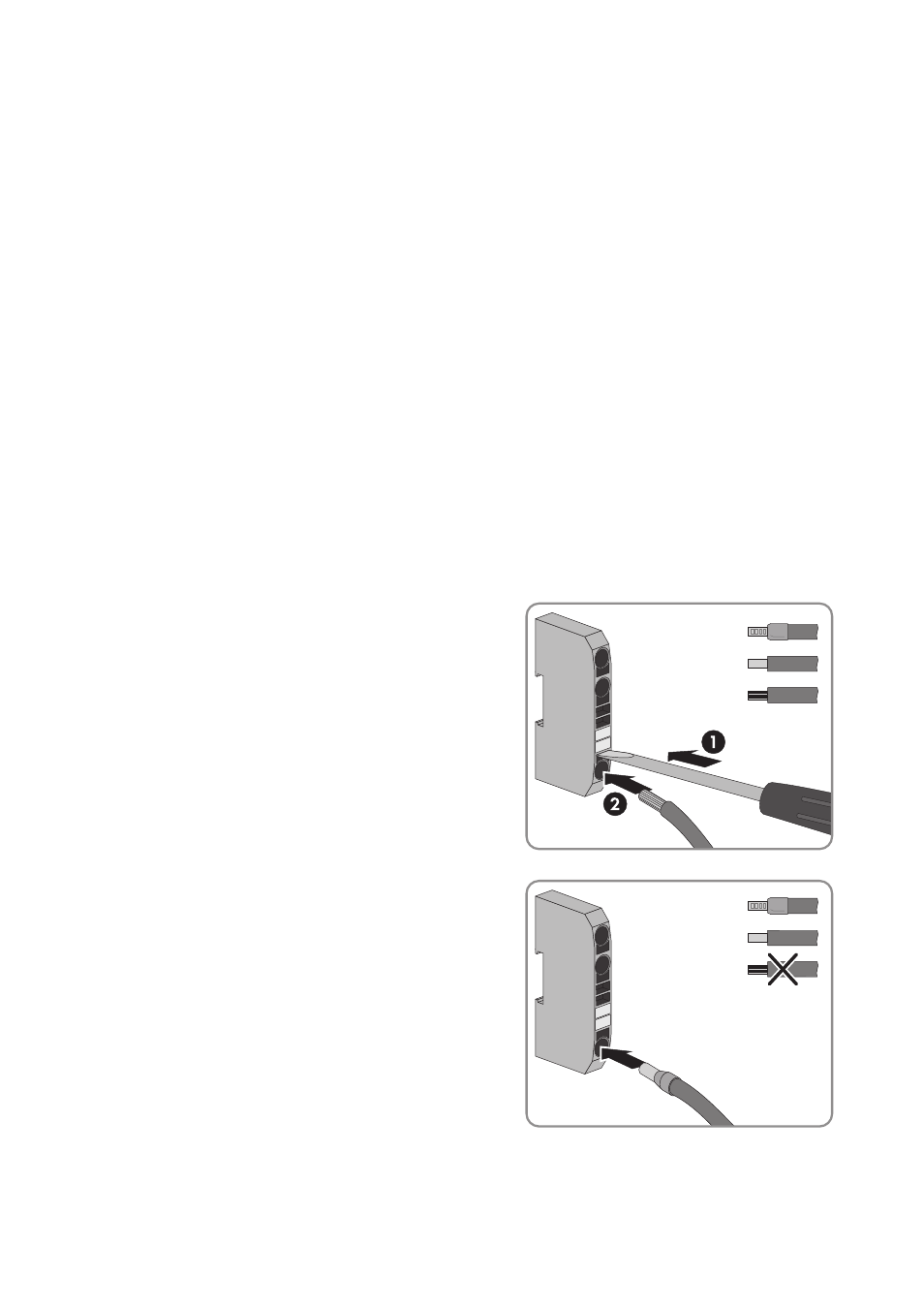

• Para conectar un conductor con manga de
protección, un conductor de hilo de Litz grueso
o alambre completo o un conductor de hilo de
Litz fino, meta un destornillador en el contacto
del borne de resorte e introduzca el conductor
en el borne hasta que haga tope.
• Para conectar un conductor con manga de
protección o un conductor de hilo de Litz grueso
o alambre completo, presione el conductor
hacia el interior del borne hasta que haga tope.
