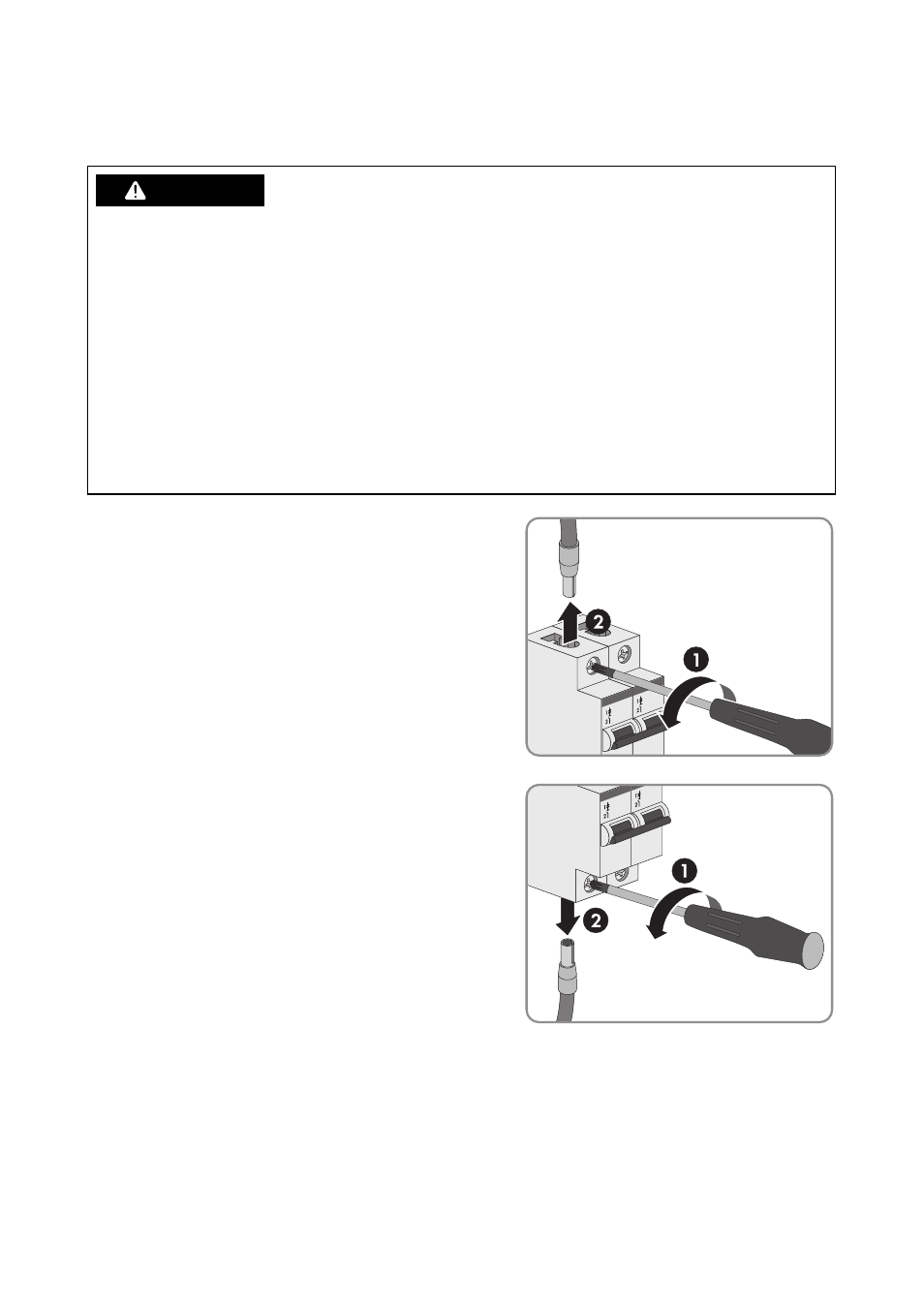

12.2 Cambio de los disyuntores "F4" y "F5"
1. Suelte los bornes de rosca superiores de los
disyuntores "F4" y "F5" y quite los conductores.
Utilice para ello un destornillador PZ 2 o un
destornillador apto con boca de cruz.
2. Suelte los bornes de rosca inferiores de los
disyuntores "F4" y "F5" y quite los conductores.
Utilice para ello un destornillador PZ 2 o un
destornillador apto con boca de cruz.
1&-*(30
Peligro de muerte por descarga eléctrica
En los componentes conductores del Smartformer existen altas tensiones que pueden provocar
descargas eléctricas.
• Antes de realizar cualquier tarea en el Smartformer, elimine la tensión del Smartformer
(consulte el capítulo 10).
• Utilice el Smartformer siempre con tapa de protección contra el contacto accidental.
• Todas las tareas que se realicen en el Smartformer deben ser llevadas a cabo por
especialistas.
• No toque las piezas bajo tensión del Smartformer ni de otros componentes del sistema Sunny
Island.
