4.3 Interruptor de puenteo
El interruptor de puenteo es un conmutador manual y ofrece la posibilidad de abastecer directamente
los equipos consumidores a través de un generador o de la red pública. Durante el abastecimiento
directo de los equipos consumidores a través del generador o la red pública el Smartformer evita las
conexiones de la instalación fotovoltaica y el Sunny Island. De esta manera, el Smartformer facilita
los trabajos de mantenimiento y las reparaciones.

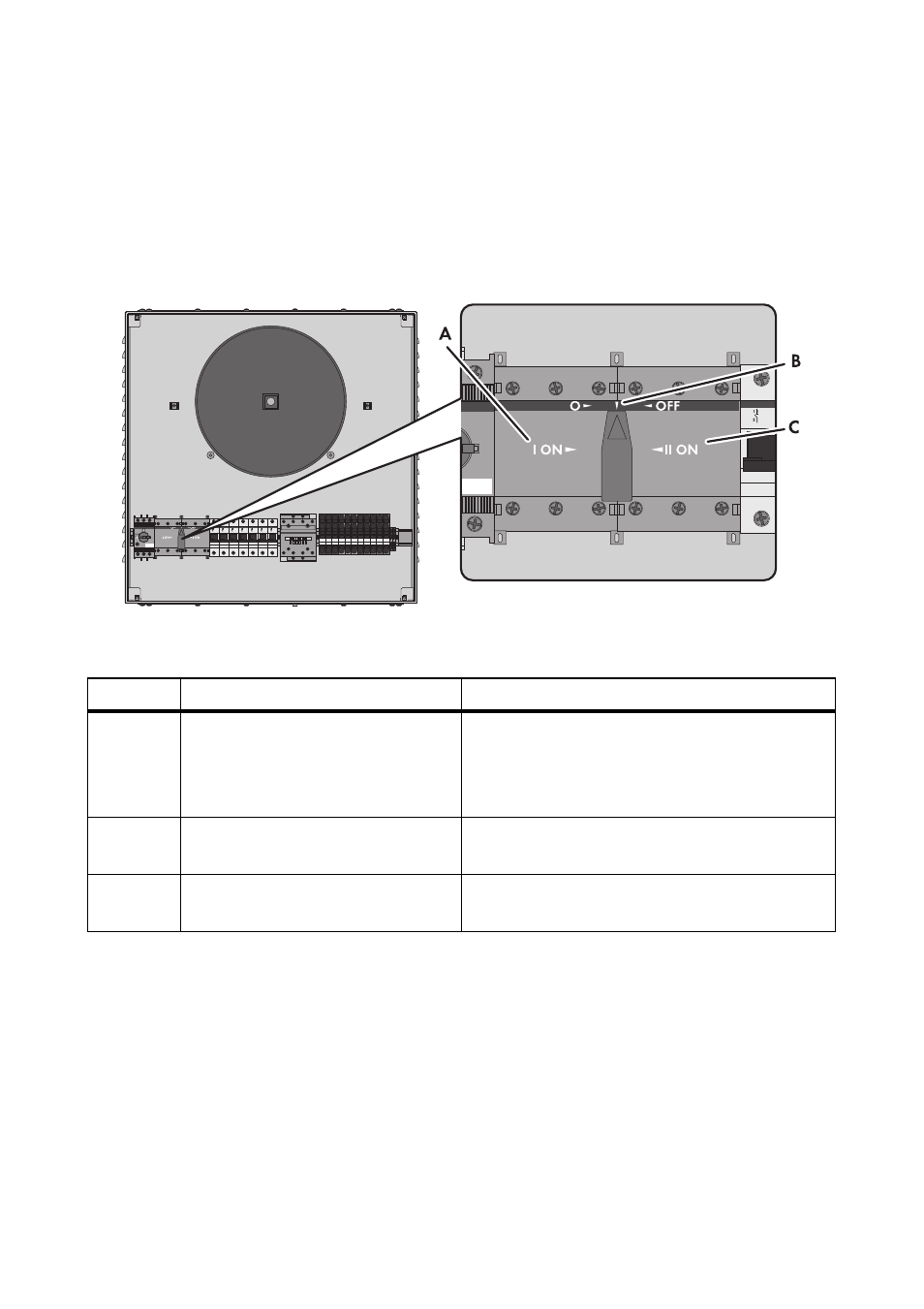

Figura 4: Esquema del interruptor de puenteo
4.4 Relé de deslastre
El relé de deslastre es un mecanismo de desconexión automático que sirve para evitar que la batería
se descargue por completo.
Cuando la batería ha alcanzado un límite de descarga predeterminado, el Sunny Island activa el
relé de deslastre. El relé de descarga separa los equipos consumidores del Sunny Island, evitando
así una descarga completa de la batería.
Posición Denominación Explicación
A Posición del interruptor “I ON” El Sunny Island abastece los equipos
consumidores conectando para ello, además de
la instalación fotovoltaica, el generador o la red
pública.
B Posición del interruptor “O OFF” Los equipos consumidores no se abastecen con
tensión.
C Posición del interruptor “II ON” El generador o la red pública abastecen los
equipos consumidores directamente.
