6  Conexión eléctrica

SMA America, LLC

38

SI_TDBOX-IA-spa-IUS122211

Instrucciones de instalación

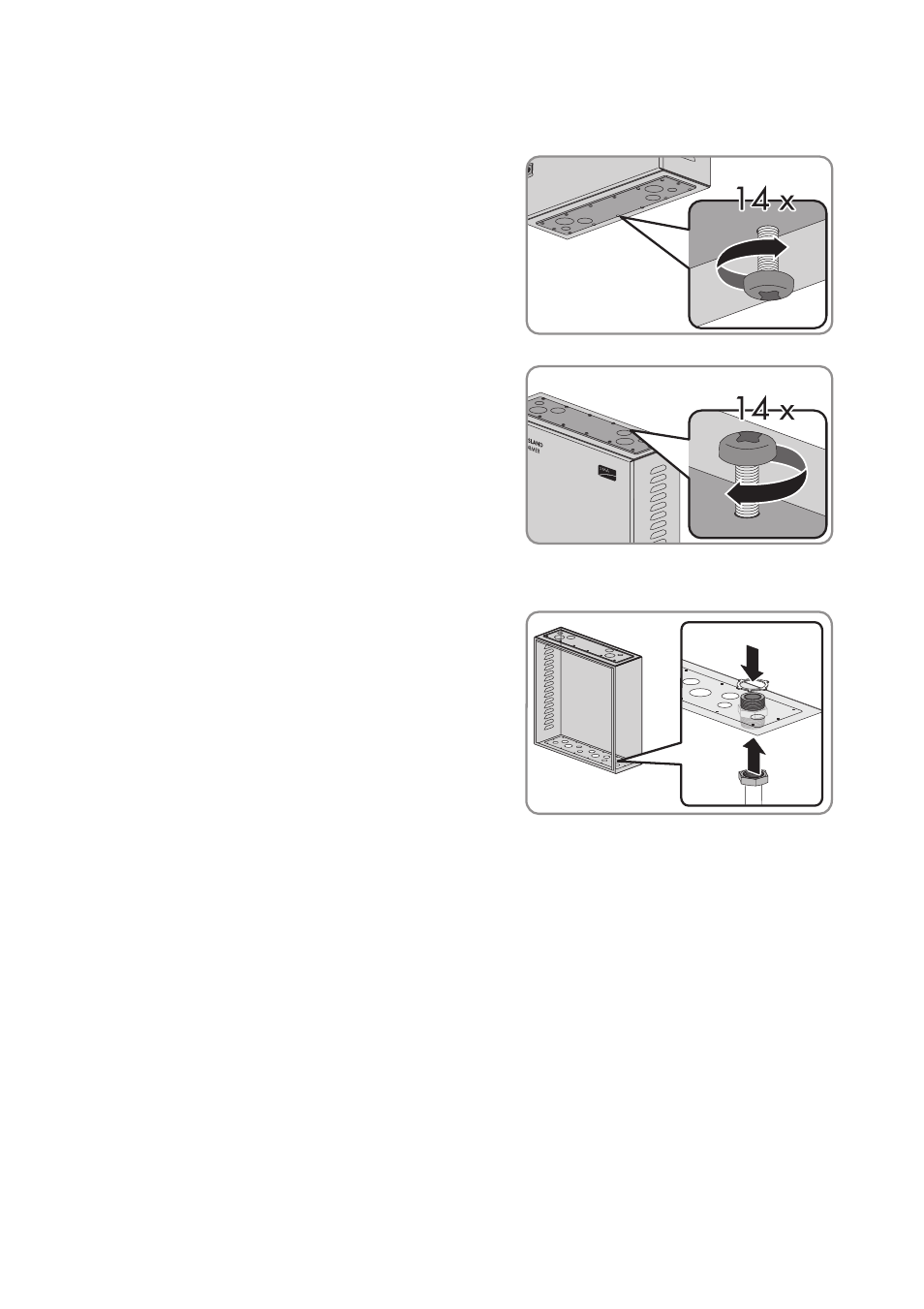

8. Coloque las bridas en el Smartformer:

• Sujete las bridas contra la carcasa del

Smartformer y enrosque 14 tornillos PZ 2 (par de
apriete 25 in-lbs. (2.8 Nm)). Utilice para ello una
llave con boca para tornillos PZ 2 o con otra
boca apta para tornillos con cabeza en cruz.

• Sujete la brida superior contra la carcasa del

Smartformer y enrosque 14 tornillos PZ 2 (par
de apriete 25 in-lbs. (2.8 Nm)). Utilice para ello
una llave con boca para tornillos PZ 2 o con
otra boca apta para tornillos con cabeza en
cruz.

9. Instale el conducto para cables entre el Smartformer y los componentes que se van a conectar.

10. Fije el conducto para cables en el interior del

Smartformer con contratuerca.

11. Si se utilizó un conducto para cables de metal, la puesta a tierra del conducto debe realizarse

según las normas y directrices vigentes en el lugar de instalación. Consejo: Para la puesta a
tierra del conducto para cables puede utilizar un borne libre de un tablero de bornes
"Grounding".

12. Introduzca el cable de los componentes que se van a conectar en el Smartformer a través del

conducto.

13. Cuando haya introducido desde arriba el cable en el Smartformer, fije el cable mediante un

agavillador de cables en uno de los sujetacables. Tenga en cuenta que la longitud del cable
debe ser suficiente para alcanzar el borne previsto.

14. Asegúrese de cerrar otra vez todos los puntos de rotura abiertos.
