Símbolos del Smartformer
4.2 Autotransformador
El autotransformador hace posible estas funciones en un Sunny Island:
• Integración de inversores fotovoltaicos con una tensión de salida de CA de 240 V
• Abastecimiento de equipos consumidores de CA con 120 V o 240 V
El autotransformador transforma la tensión de entrada en función de las necesidades de los equipos
consumidores operando para ello en los modos Step-up y Step-down.
• Step-up:
El Sunny Island suministra una tensión de entrada de CA de 120 V. El autotransformador
transforma esta tensión de entrada de CA en una tensión de salida de CA de 240 V. Los
equipos consumidores utilizan una salida de CA con 120 V o ambas salidas de CA con
240 V. Una carga desigual de las dos salidas de 120 V es nivelada por el Smartformer a través
de una transmisión de energía.
• Step-down:
El inversor fotovoltaico suministra una tensión de entrada de CA de 240 V. El
autotransformador transforma esta tensión de entrada de CA en una tensión de salida de
120 V. El Sunny Island utiliza esta tensión para cargar la batería.
A diferencia de otros transformadores, los circuitos eléctricos de entrada y salida del
autotransformador no están separados galvánicamente.

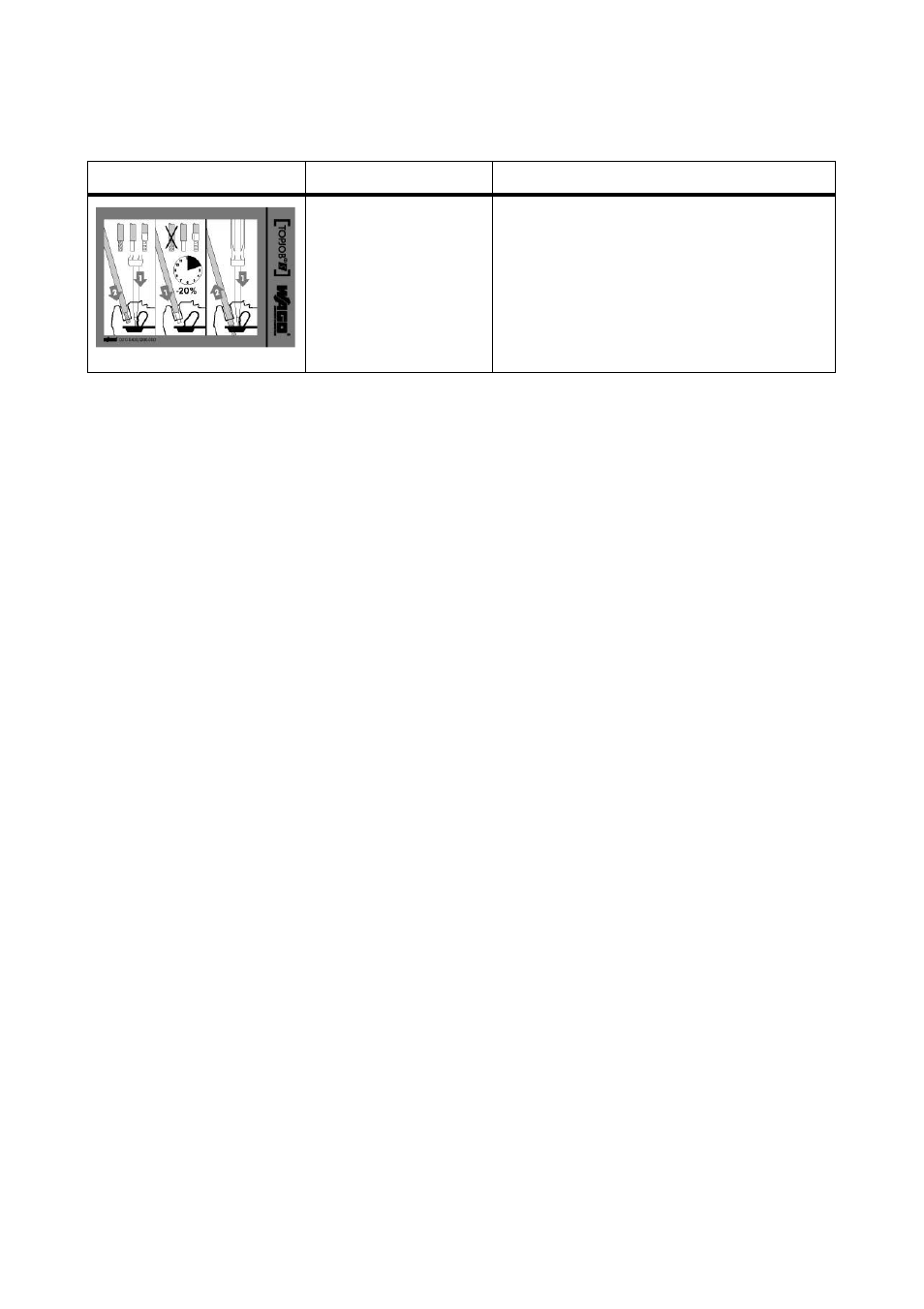

Símbolo Denominación Explicación
Bornes de conexión
por resorte Algunos bornes del Smartformer están
fabricados como bornes de resorte. Conecte
un conductor a un borne de resorte siempre
tal y como se describe en este documento
(consulte el capítulo 6.5 “Conexión de los
conductores a los bornes de resorte”,
página 39)
